Automatisierungsanleitung CPK • 10-2015 •106-29009
Montage
46

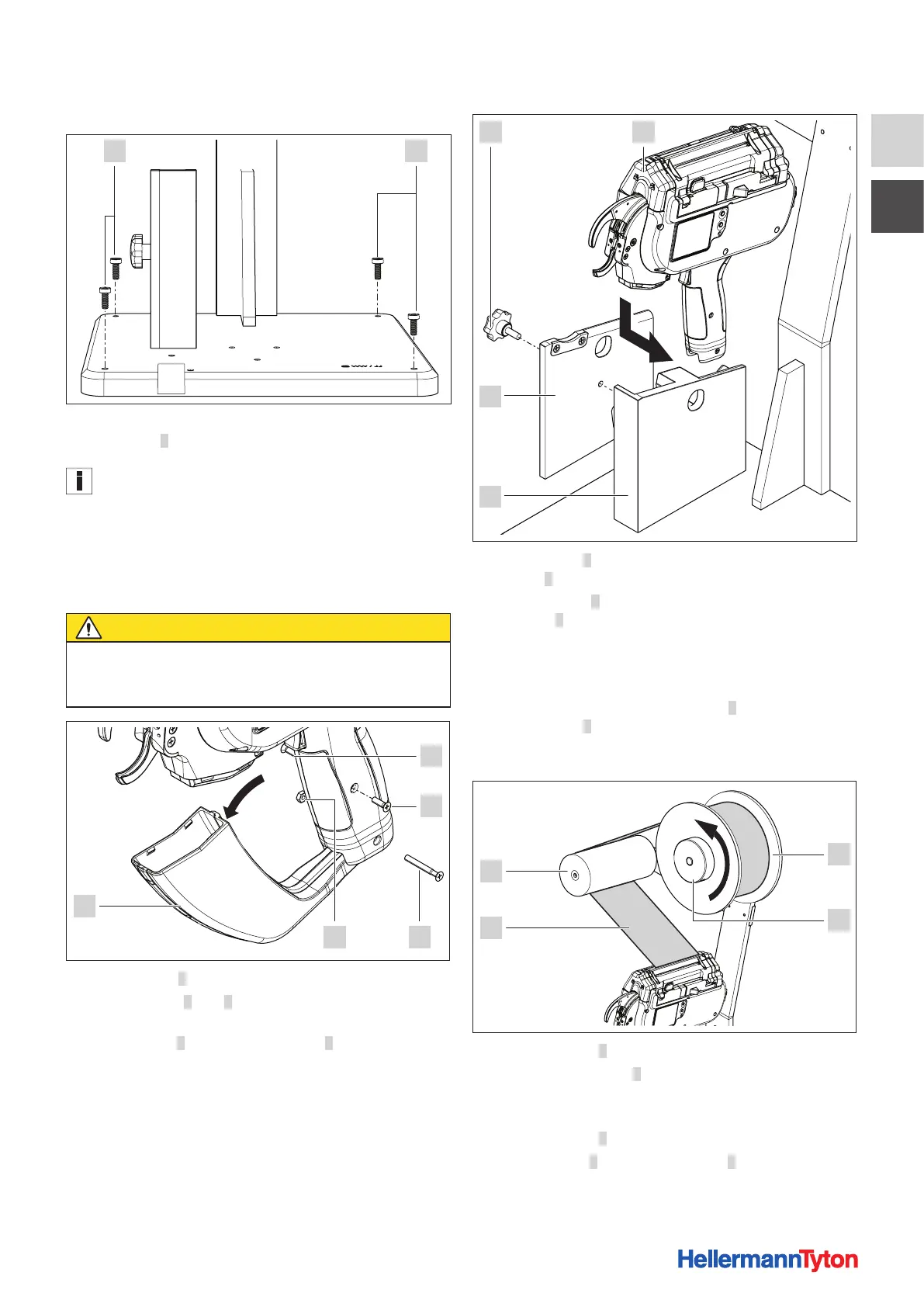

5.1.2 Grundplatte befestigen
9 9
f Die Grundplatte der Montagevorrichtung CPK mit vier
Schrauben 9 auf den Arbeitstisch schrauben.
Die Schrauben zur Befestigung der Grundplatte sind nicht im
Lieferumfang enthalten.
f Bei der Montage auf dem Arbeitstisch die Maße der
Montagevorrichtung CPK einschließlich Kabelbinderspule
beachten, à„Montagevorrichtung CPK“ auf Seite59.
5.1.3 Werkzeug einsetzen
VORSICHT
Quetschgefahr durch schließende Zangen
f Montagearbeiten nur bei ausgeschaltetem
Netzgerät durchführen.
5
34
1
2
f Die Abfallbox 5 in Pfeilrichtung klappen.
f Die Schrauben 1 und 2 auf beiden Seiten des Griffsystems
lösen.
f Die Schraube 3 lösen und die Mutter 4 abnehmen.
f Das Griffsystem vorsichtig aufspreizen.
f Die Abfallbox nach unten abnehmen.
f Das Griffsystem zusammendrücken.
f Die Schrauben einschrauben.
9
8
6 7
f Die Schraube 6 lösen und die Abdeckung Werkzeugauf-
nahme 9 abnehmen.
f Das Werkzeug 7 mit dem Griffsystem seitlich in das
Gehäuse 8 einsetzen.
f Darauf achten, dass das Griffsystem des Werkzeugs
bündig aufliegt.
; Das Werkzeug ist um 15° nach hinten geneigt.
f Die Abdeckung Werkzeugaufnahme 9 anlegen und mit
der Schraube 6 das Werkzeug klemmen.
5.1.4 Kabelbinderspule einsetzen
1
2
4
3
f Den Klemmring 2 abziehen.
f Die Kabelbinderspule 1 auf die Spulenaufnahme stecken.
Dabei die Wickelrichtung beachten.
; Die Spule wickelt gegen den Uhrzeigersinn ab.
f Den Klemmring 2 aufsetzen.
f Die Bandkette 3 um die Umlenkrolle 4 zum Werkzeug
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
