Hercules MONITOR 5 User Manual

Monitor 5
6/8

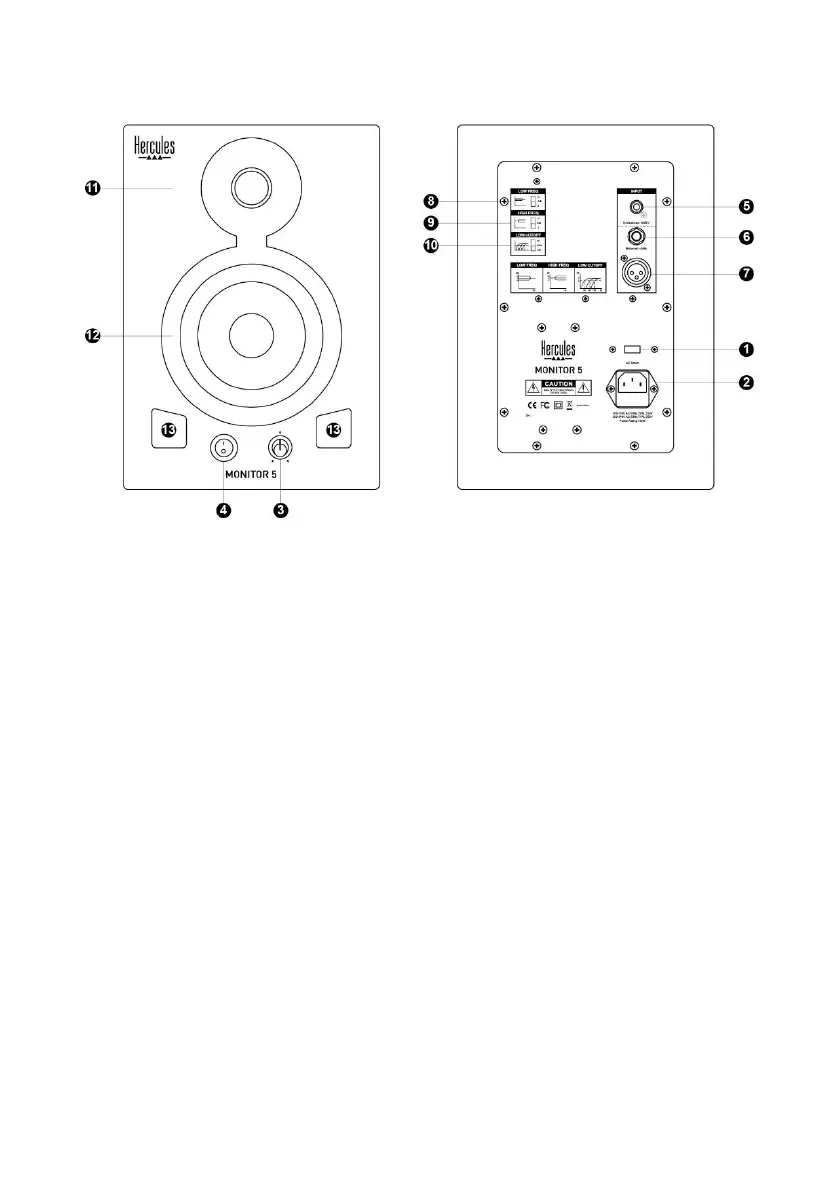

2.2. 前面板和後面板概覽
1.電壓選取器
兩種可能的擋位：230 V（對於 220-240 V 電
源）；或者 115 V（對於 110-120 V 電源）。
2.電源接頭
此處連接電源纜線。
3.音量旋鈕和電源 LED 指示燈
當 ON/OFF（開/關）按鈕設定為 ON（開）位
置時，此 LED 指示燈點亮。
4.ON/OFF（開/關）按鈕
連接您的音訊系統（混音控制台和揚聲器）
後，開啟 Monitor 5 揚聲器，關閉 Monitor 5 揚
聲器，再關閉您的音訊系統。
5.用於連接主輸入的 RCA (Cinch) 接頭
6.用於連接平衡輸入的 TRS 接頭
6.35 mm 插孔接頭。
7.用於連接平衡輸入的 XLR 接頭
憑藉其出色的電氣和機械可靠性，成為專業
裝備和安裝中最常用的接頭。
8.低頻開關
可用於調節低頻域的音量。+2 dB：使
低頻域的音量增大 2 dB；0: 保持相同的
頻率回應；-2 dB: 使低頻域的音量降低
2 dB。
9.高頻開關
可用於調節高頻域的音量。+2 dB：使
高頻域的音量增大 +2 dB；0: 保持相同
的頻率回應；-2 dB: 使高頻域的音量降
低 2 dB。
10.低頻濾除開關
低 頻 濾 波 器 支 援 三 種 濾 除 頻 率 ：
56、80 和 100 Hz。
11.高音單元（高頻驅動單元）
生成高頻聲音。
12.低音單元（低頻驅動單元）
生成低頻聲音。
13.低音反射埠
改善低頻渲染效果。

Hercules MONITOR 5 Specifications

General

Brand	Hercules
Model	MONITOR 5
Category	Speakers
Language	English
