Hercules MONITOR 5 User Manual

Monitor 5
6/10

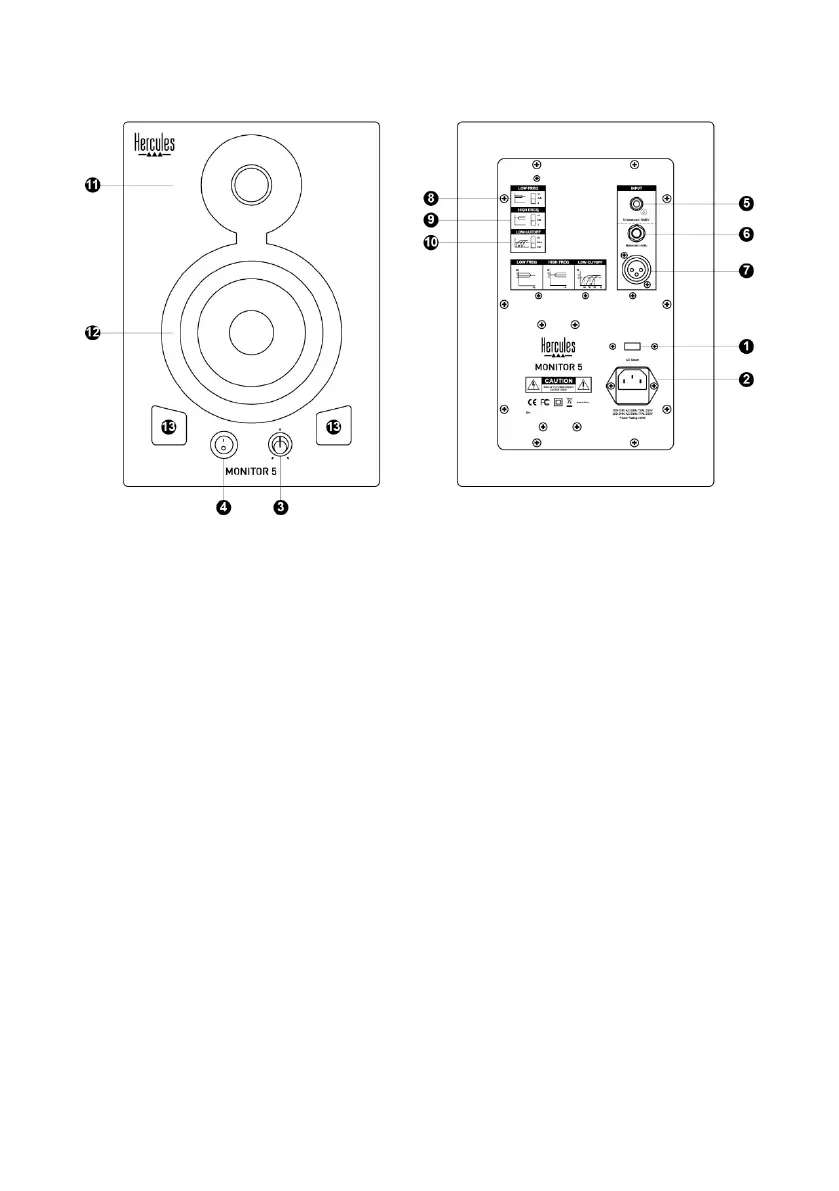

2.2. Schema del pannello frontale e posteriore
1. Selettore voltaggio
Due posizioni disponibili: 230 V per
un’alimentazione a 220-240 V, oppure 115 V per
un’alimentazione a 110-120 V.
2. Connettore di alimentazione
Collega qui il cavo di alimentazione.
3. Manopola volume e LED di alimentazione
Il LED si illumina quando il pulsante ON/OFF è
in posizione ON.
4. Pulsante ON/OFF
Quando il tuo sistema di ascolto (console di
mixaggio e altoparlanti) è collegato, accendi gli
altoparlanti Monitor 5 per ultimi, e spegni gli
altoparlanti Monitor 5 prima di spegnere il tuo
sistema di ascolto.
5. Connettore RCA (Cinch)
per ingresso
principale
6. Connettore TRS per ingresso bilanciato
Connettore tipo jack da 6,35 mm.
7. Connettore XLR per ingresso bilanciato
Il connettore più utilizzato per installazioni e
apparecchiature professionali,
grazie alla sua
affidabilità elettrica e meccanica.
8. Selettore Low Freq
Ti permette di regolare il livello della gamma
delle basse frequenze. +2 dB: aumenta la
gamma di 2 dB; 0: risposta alle frequenze
uniforme; -2 dB: diminuisce la gamma di 2
dB.
9. Selettore High Freq
Ti permette di regolare il livello della gamma
delle alte frequenze. +2 dB:
aumenta la
gamma di 2 dB; 0: risposta alle frequenze
uniforme; -2 dB: diminuisce la gamma di 2
dB.
10. Selettore Low Cutoff
Sono disponibili tre frequenze di cutoff per il
filtro di cutoff: 56, 80 e 100 Hz.
11. Tweeter (diffusore di alte frequenze)
Riproduce i suoni alle alte frequenze.
12. Woofer (diffusore di basse frequenze)
Riproduce i suoni alle basse frequenze.
13. Porte bass reflex
Migliorano la resa delle basse frequenze.
