Hercules MONITOR 5 User Manual

Monitor 5
6/10

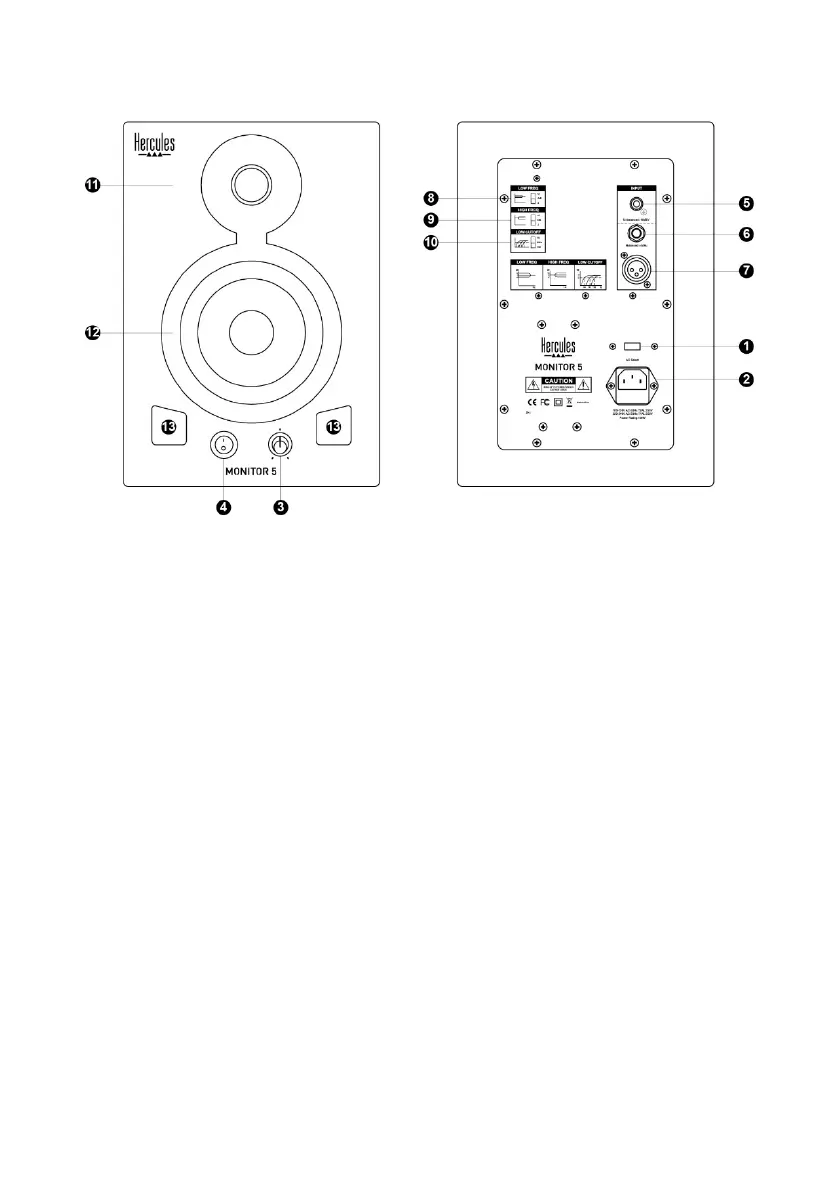

2.2. Overzicht van voor- en achterpaneel
1. Voltageschakelaar
Twee standen: 230 V voor 220-240 V netspanning
of 115 V voor 110-120 V netspanning.
2. Aansluiting voedingskabel
Steek hier de voedingskabel in.
3. Volumeknop en Aan/uit-LED
De LED brandt als de ON/OFF-knop op ON staat.
4. ON/OFF-knop
Als de Monitor 5-speakers zijn aangesloten op
een audiosysteem zoals een mengpaneel, zet dan
de speakers als laatste aan en als eerste uit.
5. Tulpconnector voor hoofd audio-ingang
6. TRS-connector voor gebalanceerde ingang
6,35 mm connector
7. TRS-connector voor gebalanceerde ingang
De meest gebruikte connector voor professionele
apparatuur en installaties vanwege de uitstekende
elektrische en mechanische betrouwbaarheid.
8. Low Freq-schakelaar
Voor het instellen van het volume van de lage
tonen. +2 dB: verhoging van 2 dB; 0: geen
versterking of verzwakking; -2 dB: verlaging
van 2 dB.
9. High Freq-schakelaar
Voor het instellen van het volume van de hoge
tonen. +2 dB: verhoging van 2 dB; 0: geen
versterking of verzwakking; -2 dB: verlaging
van 2 dB.
10. Low Cutoff-schakelaar
Lage tonen kunnen onder drie verschillende
frequenties worden weggefilterd: 56, 80 of
100 Hz
11. Tweeter (luidspreker voor hoge tonen)
Voor het weergeven van hoge tonen.
12. Woofer (luidspreker voor lage tonen)
Voor het weergeven van lage tonen.
13. Basreflexpoorten
Openingen in de behuizing voor het
verbeteren van de basweergave.
