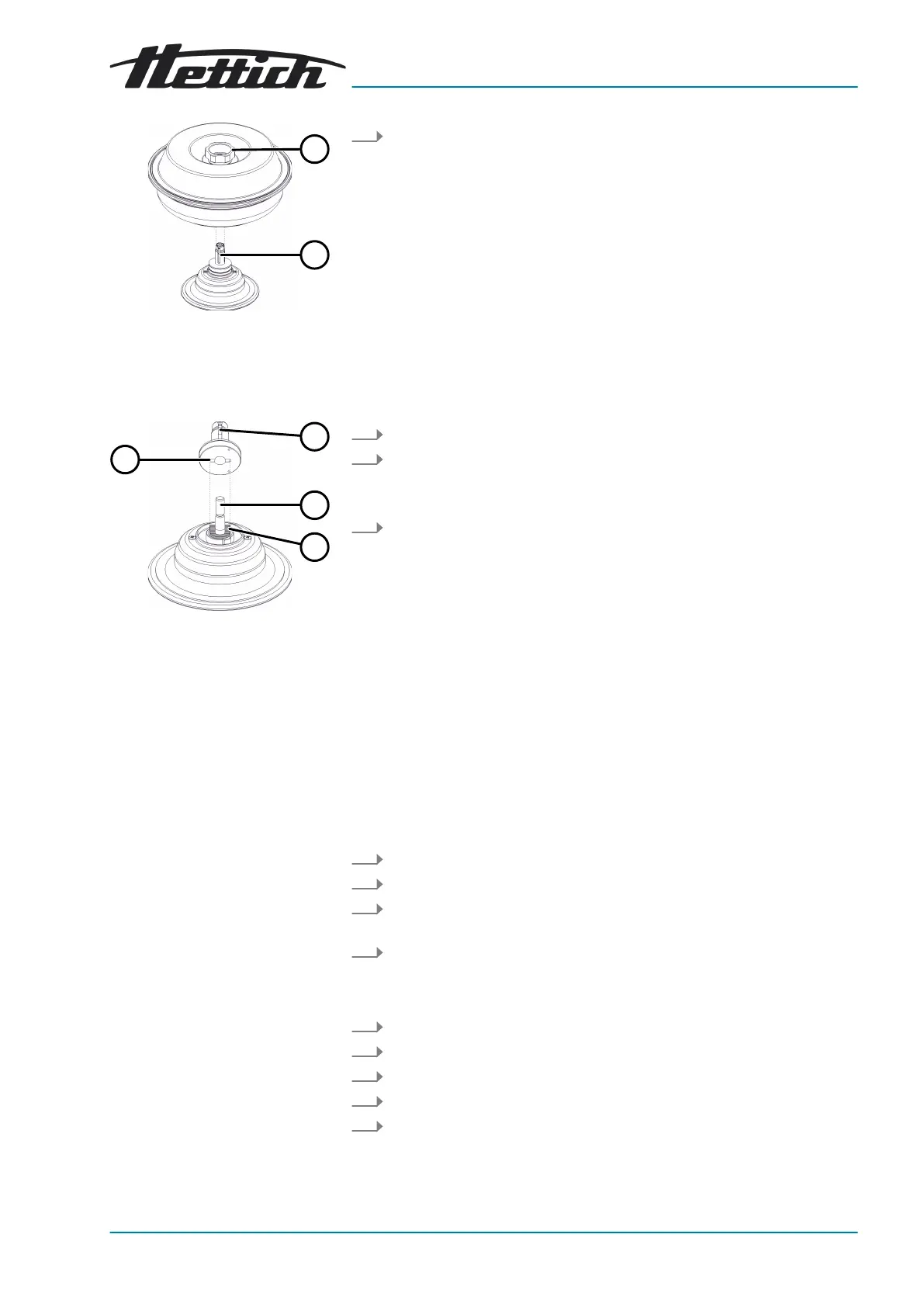

sl. 16: Montaža in demontaža
rotorja
1 Vrtljiva ročica
2 Pesto
Demontaža pesta
sl. 17: Montaža in demontaža
pesta
1 Pesto
2 Gred motorja
3 Sojemalo
4 Utor
Montaža rotorja brez nape-
njalne matice
Montaža pesta
Vgradnja rotorja
Rotor zadržite z vrtljivo ročico (
1
) na pokrovu in ga dvignite s pesta
(
2
).
1. Odprite pokrov.
2. Odvijte napenjalno matico.
🡆
Ko presežete dvižno tlačno točko, se pesto (
1
) sprosti s konca
gredi motorja (
2
).
3.
Odstranite pesto.
Osebje:
■ Šolan uporabnik
1. Odprite pokrov.
2. Očistite gred motorja (
2
) in izvrtino v rotorju.
3. Rahlo namažite gred motorja (
2
), glejte ⮫
Poglavje 8.2 „Navodila za
čiščenje in razkuževanje“ na strani 36
.
4. Pesto (
1
) namestite navpično na gred motorja (
2
).
Sojemalo (
3
) gredi motorja mora biti v utoru (
4
) pesta.
Preverite, ali je pesto dobro pritrjen.
5. S priloženim imbusnim ključem ročno privijte napenjalno matico pesta.
6. Preverite, ali je pesto dobro pritrjen.
1. Očistite pesto (
2
).
2. Z vrtljivo ročico dvignite rotor in ga namestite navpično na pesto (
2
).
3. Rotor pritisnite do konca navzdol.
