Hettich UNIVERSAL 320 R - Demontaža in Montaža Rotorja

AB1401slRev.: 13 / 11.2023
22 / 44
Upravljanje
Demontaža rotorja z nape-
njalno matico
3
2
4
1

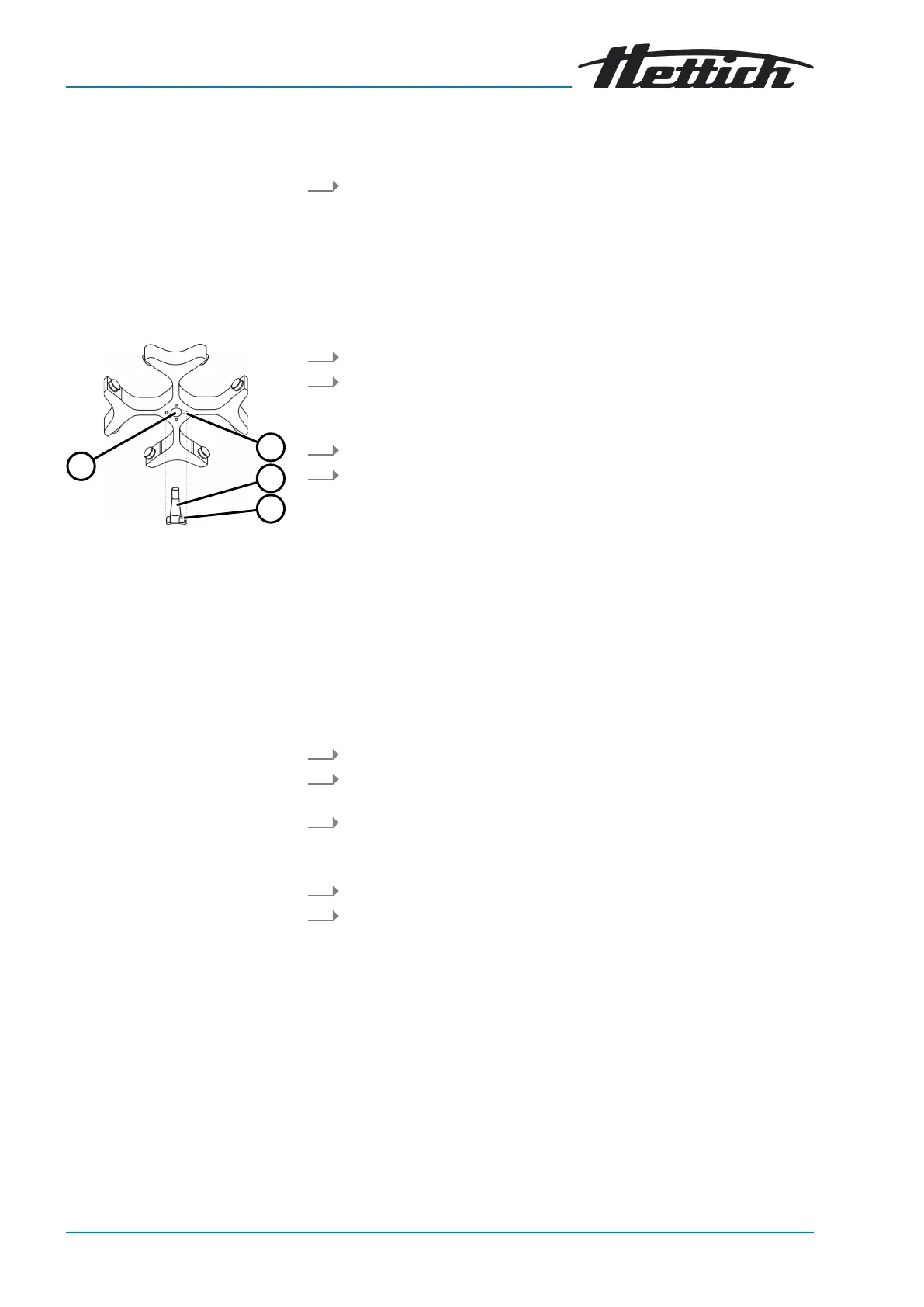

sl. 15: Montaža in demontaža
rotorja
1 Utor
2 Gred motorja
3 Sojemalo
4 Izvrtina
Montaža rotorja z napenjalno
matico
Demontaža rotorja brez nape-
njalne matice
Demontaža rotorja
Osebje:
■ Šolan uporabnik
Zaprite pokrov in sprednji rob pokrova rahlo potisnite navzdol.
🡆
Motorno zaklenjeni pokrov.
Sveti leva stran tipke [STOP/OPEN] .
6.2
Demontaža in montaža rotorja
Osebje:
■ Šolan uporabnik
1. Odprite pokrov.
2. S priloženim ključem odvijte napenjalno matico rotorja.
🡆 Ko presežete dvižno tlačno točko, se rotor sprosti s konca gredi
motorja ( 2 ).
3. Zavrtite napenjalno matico, dokler se rotor ne dvigne z gredi motorja.
4. Odstranite rotor.
Osebje:
■
Šolan uporabnik
Pokrov je odprt.
1. Očistite gred motorja ( 2 ) in izvrtino v rotorju ( 4 ).
2. Rahlo namažite gred motorja ( 2 ), glejte ⮫ Poglavje 8.2 „Navodila za
čiščenje in razkuževanje“ na strani 36 .
3. Rotor namestite navpično na gred motorja ( 2 ).
Sojemalo ( 3 ) gredi motorja mora biti v utoru ( 1 ) rotorja. Na rotorju je
označena usmeritev utora.
4. S priloženim ključem ročno privijte napenjalno matico rotorja.
5. Preverite, ali je rotor dobro pritrjen.
Osebje:
■
Šolan uporabnik
