Az agy kiszerelése

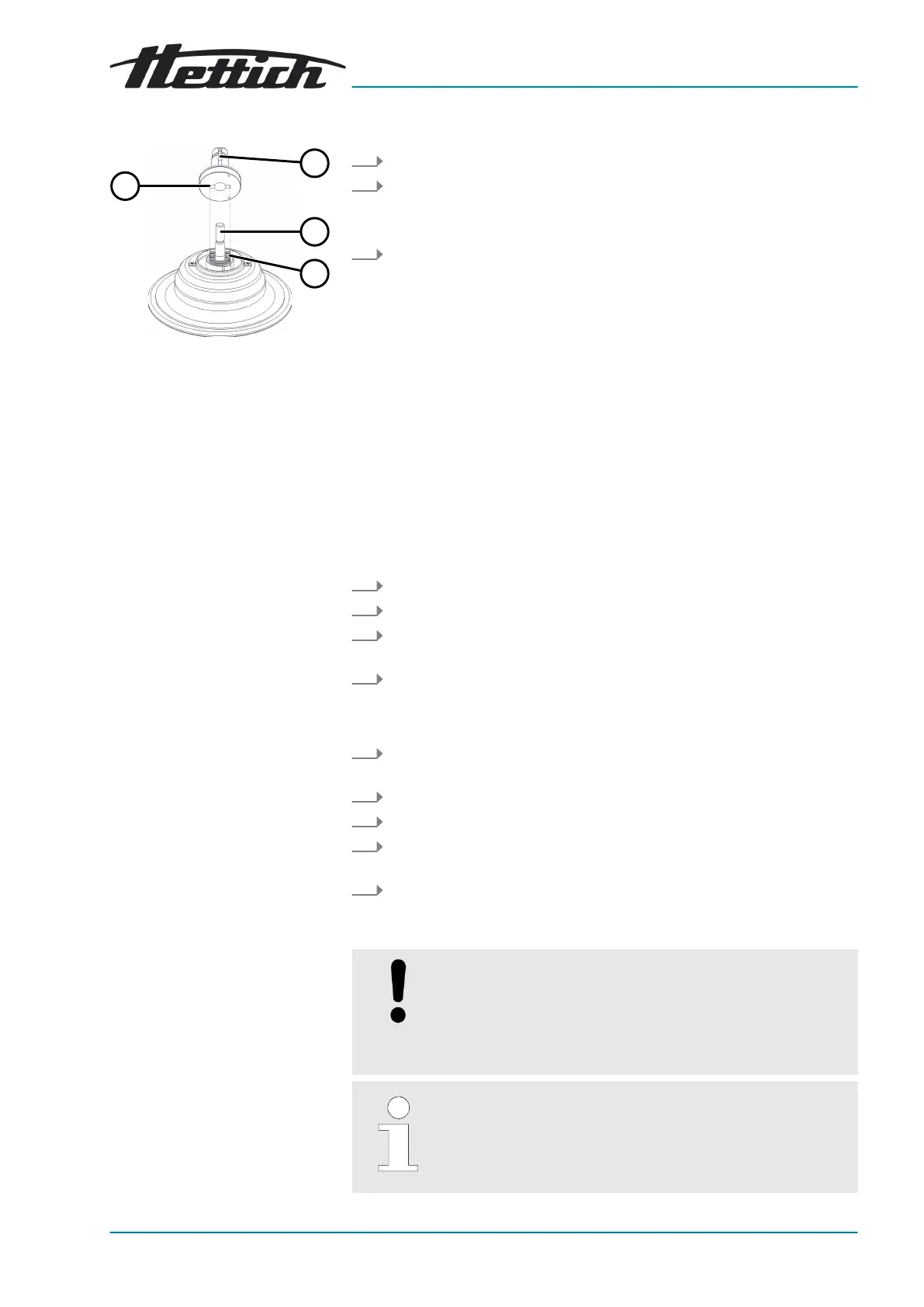

17. ábra: Az agy be- és
kiszerelése
1 Agy
2 Motortengely
3 Menesztő
4 Horony
A rögzítőanya nélküli rotor
beszerelése
Az agy beszerelése
A rotor beszerelése
A függeszték behelyezése
1. A fedél felnyitása.
2. Csavarja egészen ki a rögzítőanyát.
🡆 A felemelési nyomáspont túllépése után az agy (
1
) elválik a motor-
tengely kónuszától (
2
).
3. Távolítsa el az agyat.
Személyzet:
■ Képzett felhasználó
1.
A fedél felnyitása.
2.
Tisztítsa meg a motor tengelyét (
2
) és a rotor furatát.
3.
Zsírozza kissé be a motor tengelyét (
2
\~), lásd ⮫
8.2 fejezet „Tisztítási
és fertőtlenítési tájékoztató” a(z) 38. oldalon
.
4.
Tegye fel az agyat (
1
) függőleges helyzetben a motor tengelyére (
2
).
A motortengely menesztőjének (
3
) az agy hornyában (
4
) kell lennie.
Ellenőrizze az agy szoros illeszkedését.
5.
A berendezéssel szállított hatlapú dugóskulccsal kézi erővel húzza
meg az agy rögzítőanyáját.
6.
Ellenőrizze az agy szoros illeszkedését.
1.
Tisztítsa meg az agyat (
2
).
2.
Emelje fel a rotort a forgató fogantyúnál fogva, és helyezze függőleges
helyzetben az agyra (
2
).
3.
Nyomja le ütközésig a rotort.
6.3
A függeszték behelyezése és kivétele
FELHÍVÁS
A helytelen betöltés következtében fellépő kiegyensúlyozat-
lanság miatt a rotor megrongálódhat.
− A kihajtható rotorok minden helyét azonos függeszté-
kekkel kell feltölteni.
Azok a függesztékek, amelyek a rotor helyének számával
vannak megjelölve, csak ezen a helyen használhatók.
Azok a függesztékek, amelyek egy készletszámmal vannak
megjelölve, csak együtt használhatók.
