Hettich UNIVERSAL 320 R Manual

AB1401skRev.: 13 / 11.2023
22 / 44
Obsluha
Demontáž rotora s upínacou
maticou
3
2
4
1

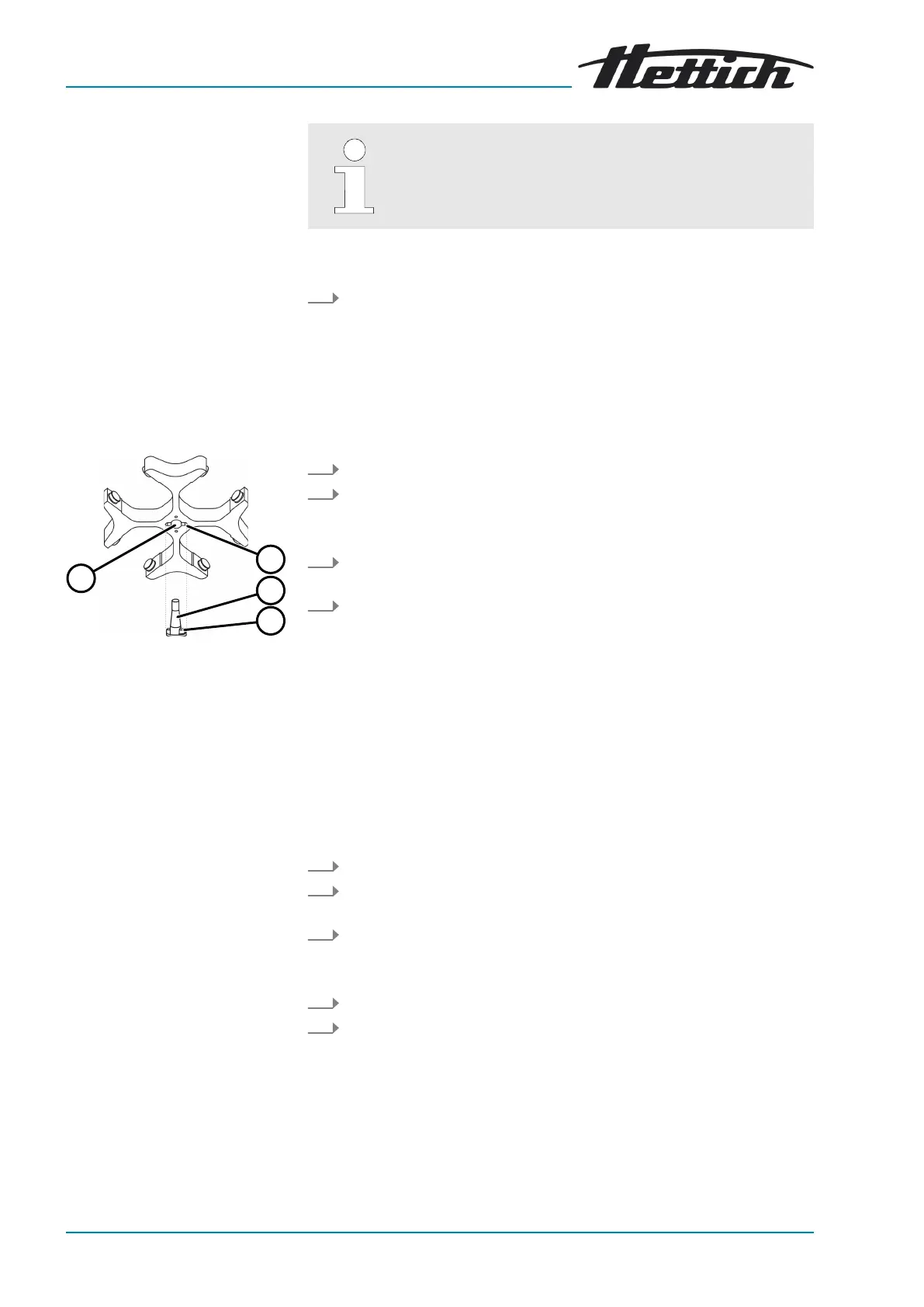

Obr. 15: Demontáž a montáž
rotora
1 Drážka
2 Hriadeľ motora
3 Unášač
4 Otvor
Montáž rotora s upínacou
maticou
Demontáž rotora bez upínacej
matice
Demontáž rotora
Keď ľavá strana tlačidla [STOP/OPEN] bliká, stlačte tlačidlo
[STOP/OPEN], aby sa motorické blokovanie veka presunulo
do základnej polohy (otvorené).
Personál:
■ Školený používateľ
Zatvorte veko a prednú hranu veka potlačte zľahka nadol.
🡆
Veko sa motoricky zablokuje.
Ľavá strana tlačidla [STOP/OPEN] svieti.
6.2 Demontáž a montáž rotora
Personál:
■ Školený používateľ
1. Otvorenie veka.
2. Upínaciu maticu rotora uvoľnite priloženým kľúčom.
🡆
Po prekonaní zdvíhacieho tlakového bodu sa rotor uvoľní z kužeľa
hriadeľa motora (
2 ).
3. Upínaciu maticu uvoľňujte, dokým sa rotor nebude dať zdvihnúť z
hriadeľa motora.
4. Odstráňte rotor.
Personál:
■ Školený používateľ
Veko je otvorené.
1.
Vyčistite hriadeľ motora ( 2 ) a otvor rotora ( 4 ).
2.
Hriadeľ motora ( 2 ) zľahka namažte, pozri ⮫ Kapitola 8.2 „Pokyny na
čistenie a dezinfekciu“ na strane 36 .
3.
Rotor nasaďte vertikálne na hriadeľ motora ( 2 ).
Unášač ( 3 ) hriadeľa motora sa musí nachádzať v drážke ( 1 ) rotora.
Na rotore je označené vyrovnanie drážky.
4.
Upínaciu maticu rotora utiahnite priloženým kľúčom.
5.
Rotor skontrolujte ohľadom pevného uloženia.
Personál:
■ Školený používateľ
