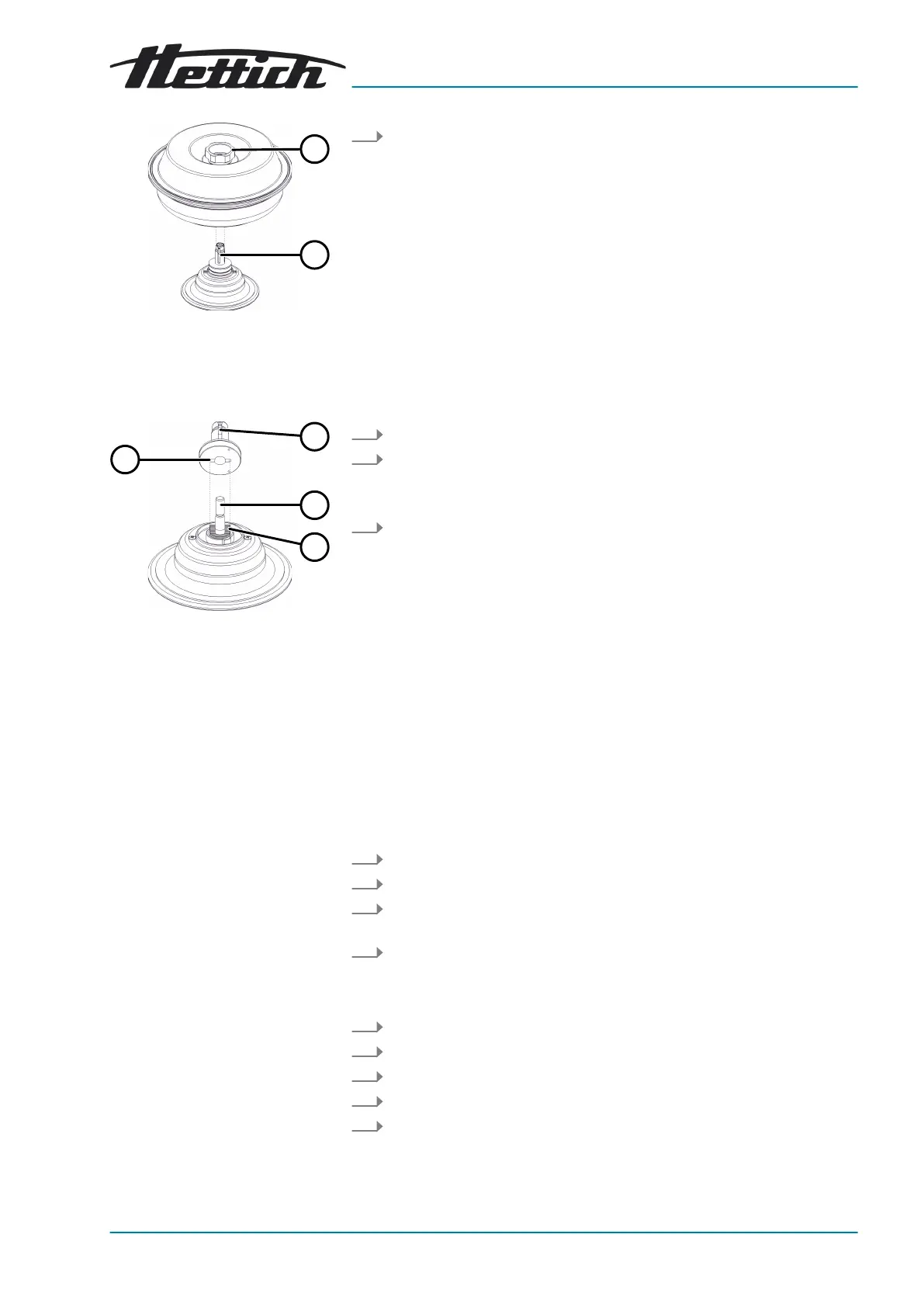

Obr. 16: Demontáž a montáž
rotora
1 Otočná rukoväť
2 Náboj
Demontáž náboja
Obr. 17: Demontáž a montáž
náboja
1 Náboj
2 Hriadeľ motora
3 Unášač
4 Drážka
Montáž rotora bez upínacej
matice
Montáž náboja
Montáž rotora
Rotor držte pevne za otočnú rukoväť (
1
) veka a zdvihnite ho z náboja
(
2
).
1. Otvorenie veka.
2. Vyskrutkujte upínaciu maticu.
🡆
Po prekonaní zdvíhacieho tlakového bodu sa náboj (
1
) uvoľní z
kužeľa hriadeľa motora (
2
).
3.
Odstráňte náboj.
Personál:
■ Školený používateľ
1. Otvorenie veka.
2. Vyčistite hriadeľ motora (
2
) a otvor rotora.
3. Hriadeľ motora (
2
) zľahka namažte, pozri ⮫
Kapitola 8.2 „Pokyny na
čistenie a dezinfekciu“ na strane 36
.
4. Náboj (
1
) nasaďte vertikálne na hriadeľ motora (
2
).
Unášač (
3
) hriadeľa motora sa musí nachádzať v drážke (
4
) náboja.
Náboj skontrolujte ohľadom pevného uloženia.
5. Upínaciu maticu náboja utiahnite priloženým imbusovým kľúčom.
6. Náboj skontrolujte ohľadom pevného uloženia.
1. Vyčistite náboj (
2
).
2. Rotor zdvihnite za otočnú rukoväť a nasaďte vertikálne na náboj (
2
).
3. Rotor potlačte nadol až na doraz.
