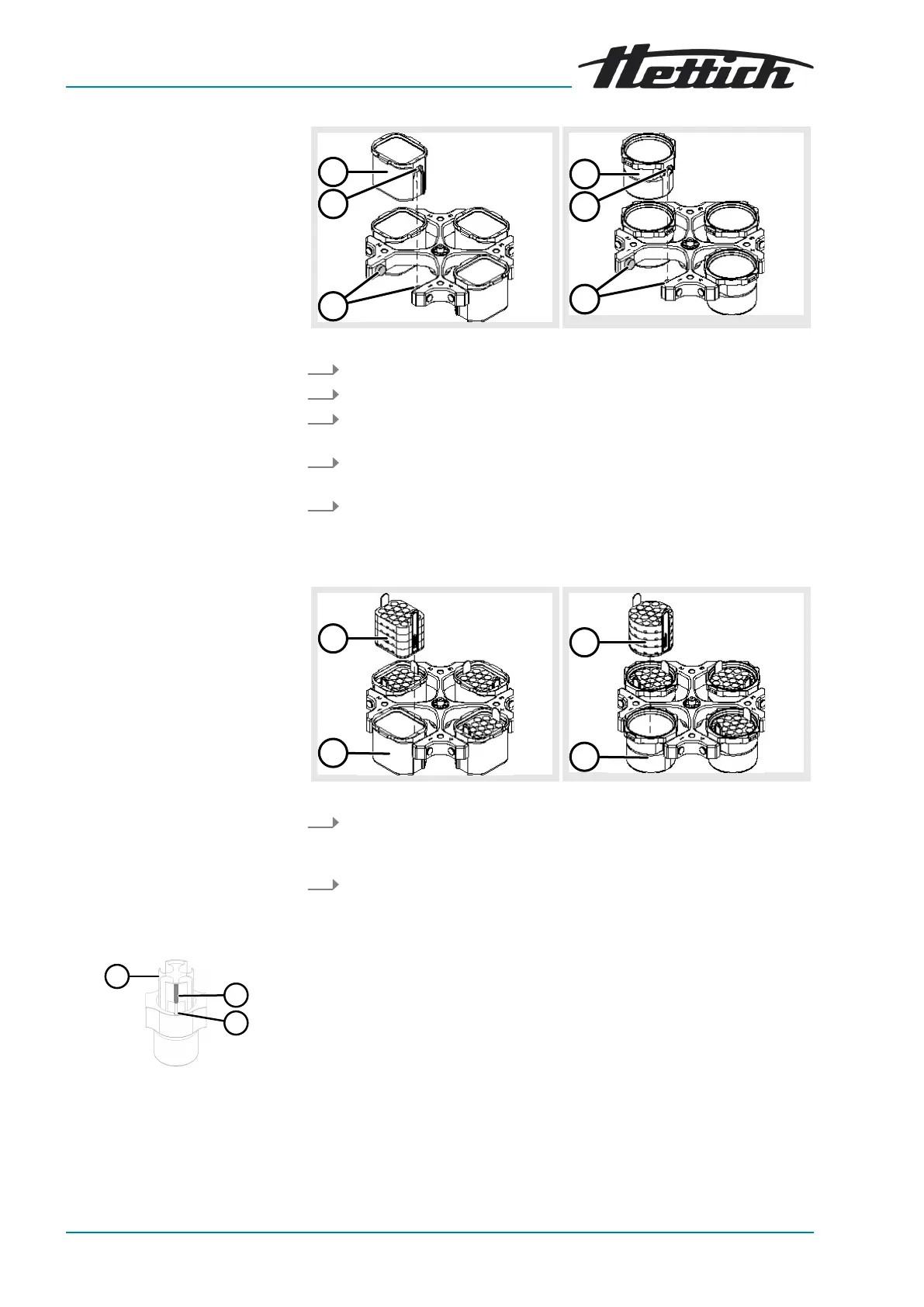

Kezelés
A függeszték kivétele
Az adapter
behelyezése
kivétele
Adapter pozicionáló csappal
1
2
3
18. ábra: Adapter pozicionáló
csappal
1
2
3
1
2
3
1. Ellenőrizze a rotor szoros illeszkedését.
2. Zsírozza be a tartócsapokat (3).
3. Tegye be felülről a függesztéket (1) a rotorba. A tartócsapoknak (3)
bele kell illeszkedniük a hornyokba (2).
4. Tolja le ütközésig a függesztéket (1).
Húzza ki függőlegesen felfelé mutató irányban a rotorból a függesz-
téket (1).
6.4
Az adapter behelyezése és kivétele
1
2
1
2
Helyezze be felülről, függőleges helyzetben az adaptert (1) a függesz-
tékekbe (2).
Húzza ki függőlegesen felfelé mutató irányban az adaptert (1) a füg-
gesztékből (2).
1
Az adapter
2 Pozicionáló csap
3 Horony
