AB1401csRev.: 13 / 11.2023
Demontáž rotoru s upínací
maticí

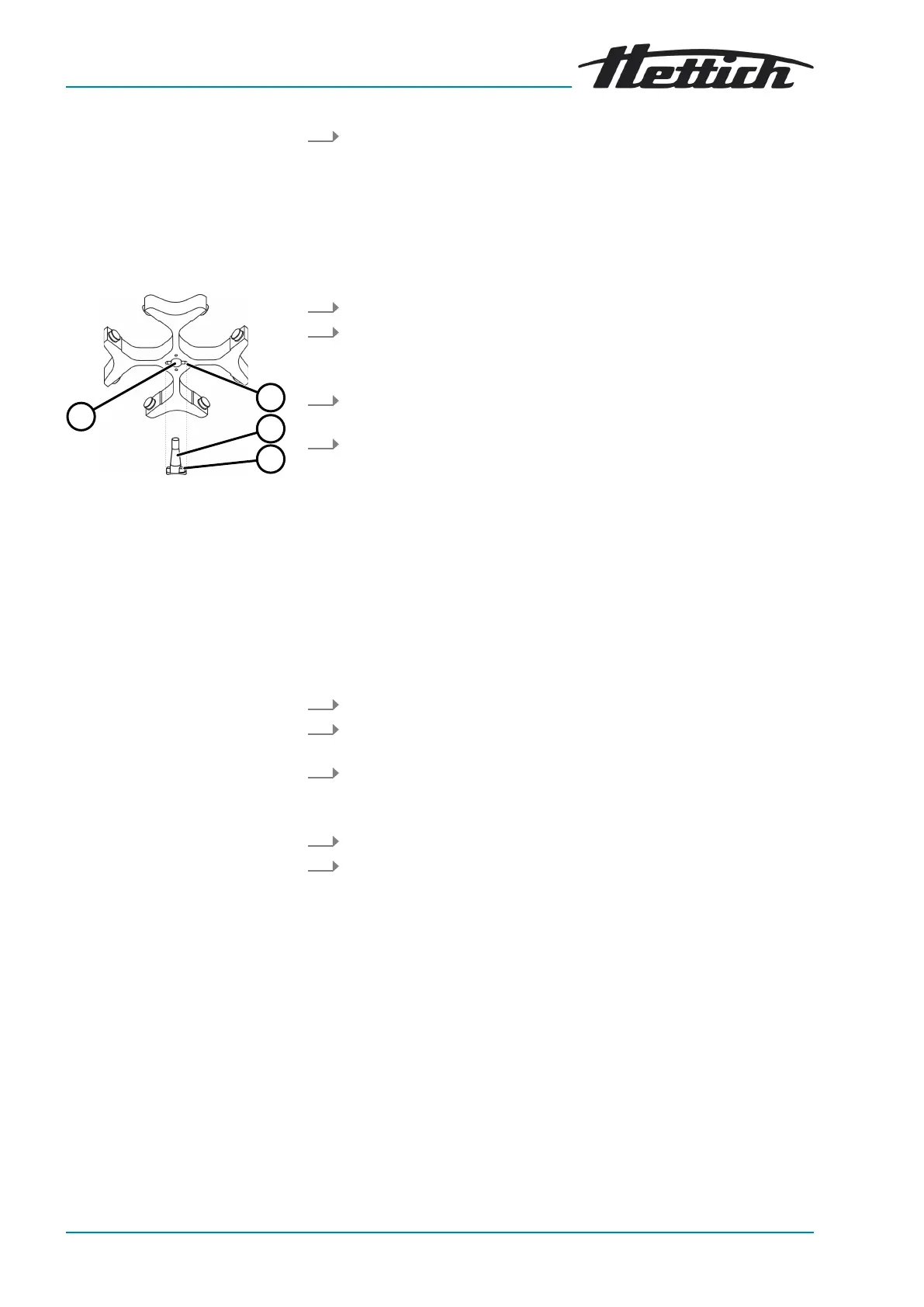

Obr. 15: Montáž a demontáž
rotoru
1 Drážka
2 Hřídel motoru
3 Unášeč
4 Otvor
Montáž rotoru s upínací maticí
Demontáž rotoru bez upínací
matice
Demontáž rotoru
Zavřete víko a jemně zatlačte přední hranu víka dolů.
🡆 Víko se zablokuje motoricky.
Levá strana tlačítka
[STOP/OPEN]
svítí.
6.2 Demontáž a montáž rotoru
Personál:
■
Vyškolený uživatel
1. Otevřete víko.
2. Povolte upínací matici rotoru dodaným klíčem.
🡆 Po překonání zvedacího tlakového bodu se rotor oddělí od kužele
hřídele motoru (
2
).
3. Otáčejte upínací maticí, dokud nebude možné rotor zvednout z hří-
dele motoru.
4. Odstraňte rotor.
Personál:
■
Vyškolený uživatel
Víko je otevřené.
1. Očistěte hřídel motoru (
2
) a otvor rotoru (
4
).
2. Hřídel motoru (
2
) lehce namažte, viz ⮫
Kapitola 8.2 „Pokyny pro
čištění a dezinfekci“ na straně 36
.
3. Nasaďte rotor vertikálně na hřídel motoru (
2
).
Unášeč (
3
) hřídele motoru musí být v drážce (
1
) rotoru. Na rotoru je
vyznačena orientace drážky.
4. Utáhněte upínací matici rotoru rukou pomocí dodaného klíče.
5. Zkontrolujte pevné usazení rotoru.
Personál:
■
Vyškolený uživatel
