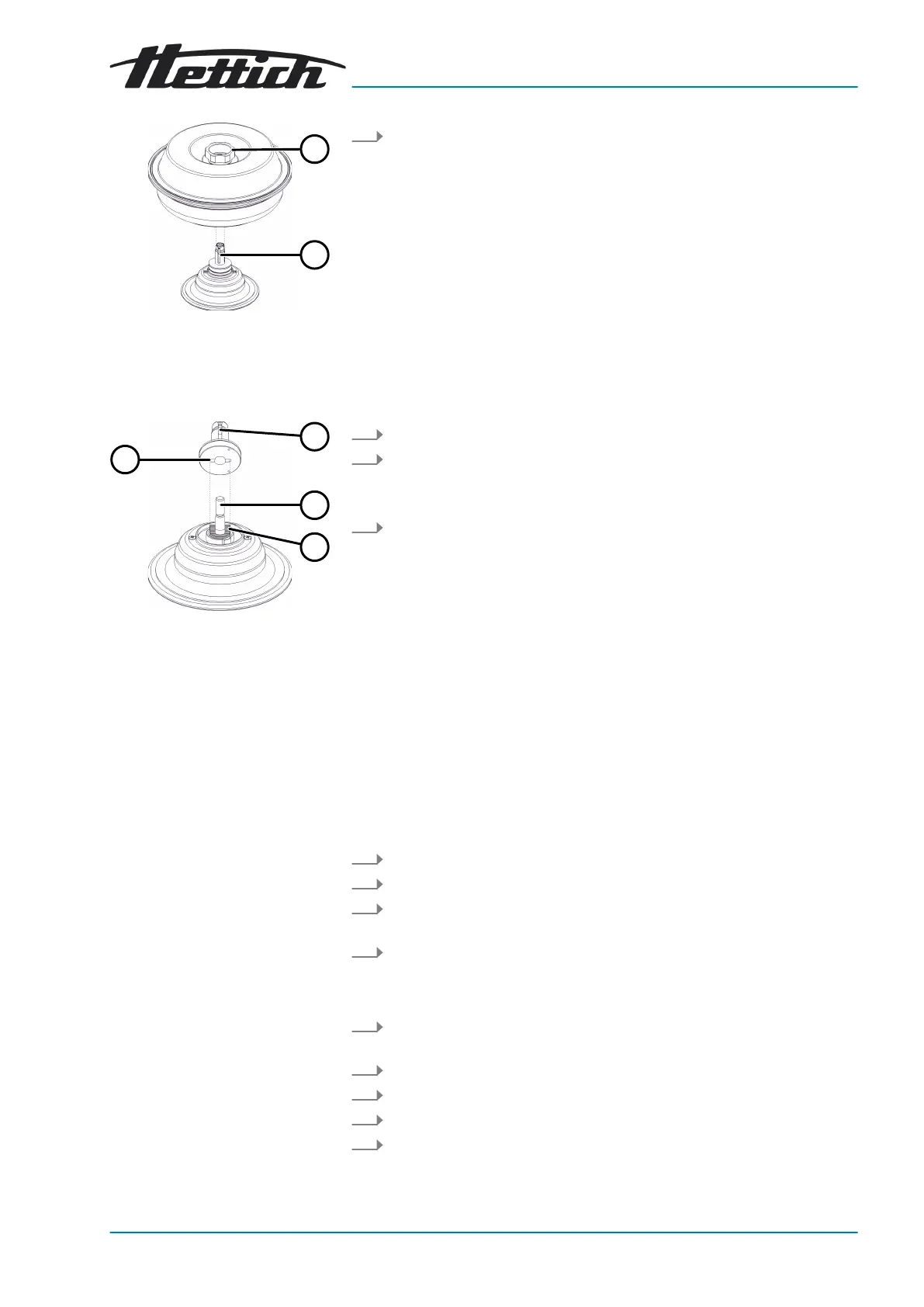

Obr. 16: Montáž a demontáž
rotoru
1 Otočná rukojeť
2 Náboj
Demontáž náboje
Obr. 17: Montáž a demontáž
náboje
1 Náboj
2 Hřídel motoru
3 Unášeč
4 Drážka
Montáž rotoru bez upínací
matice
Montáž náboje
Montáž rotoru
Uchopte rotor za otočnou rukojeť (
1
) víka a zvedněte jej z náboje (
2
).
1. Otevřete víko.
2. Vyšroubujte upínací matici.
🡆
Po překonání zvedacího tlakového bodu se oddělí náboj (
1
) od
kužele hřídele motoru (
2
).
3.
Odstraňte náboj.
Personál:
■ Vyškolený uživatel
1. Otevřete víko.
2. Očistěte hřídel motoru (
2
) a otvor rotoru.
3. Hřídel motoru (
2
) lehce namažte, viz ⮫
Kapitola 8.2 „Pokyny pro
čištění a dezinfekci“ na straně 36
.
4. Nasaďte náboj (
1
) vertikálně na hřídel motoru (
2
).
Unášeč (
3
) hřídele motoru musí být v drážce (
4
) náboje.
Zkontrolujte pevné usazení náboje.
5. Ručně utáhněte upínací matici náboje pomocí dodaného šestihran-
ného klíče.
6. Zkontrolujte pevné usazení náboje.
1. Očistěte náboj (
2
).
2. Zvedněte rotor za otočnou rukojeť a nasaďte jej svisle na náboj (
2
).
3. Zatlačte rotor dolů až na doraz.
