AB1401huRev.: 13 / 11.2023

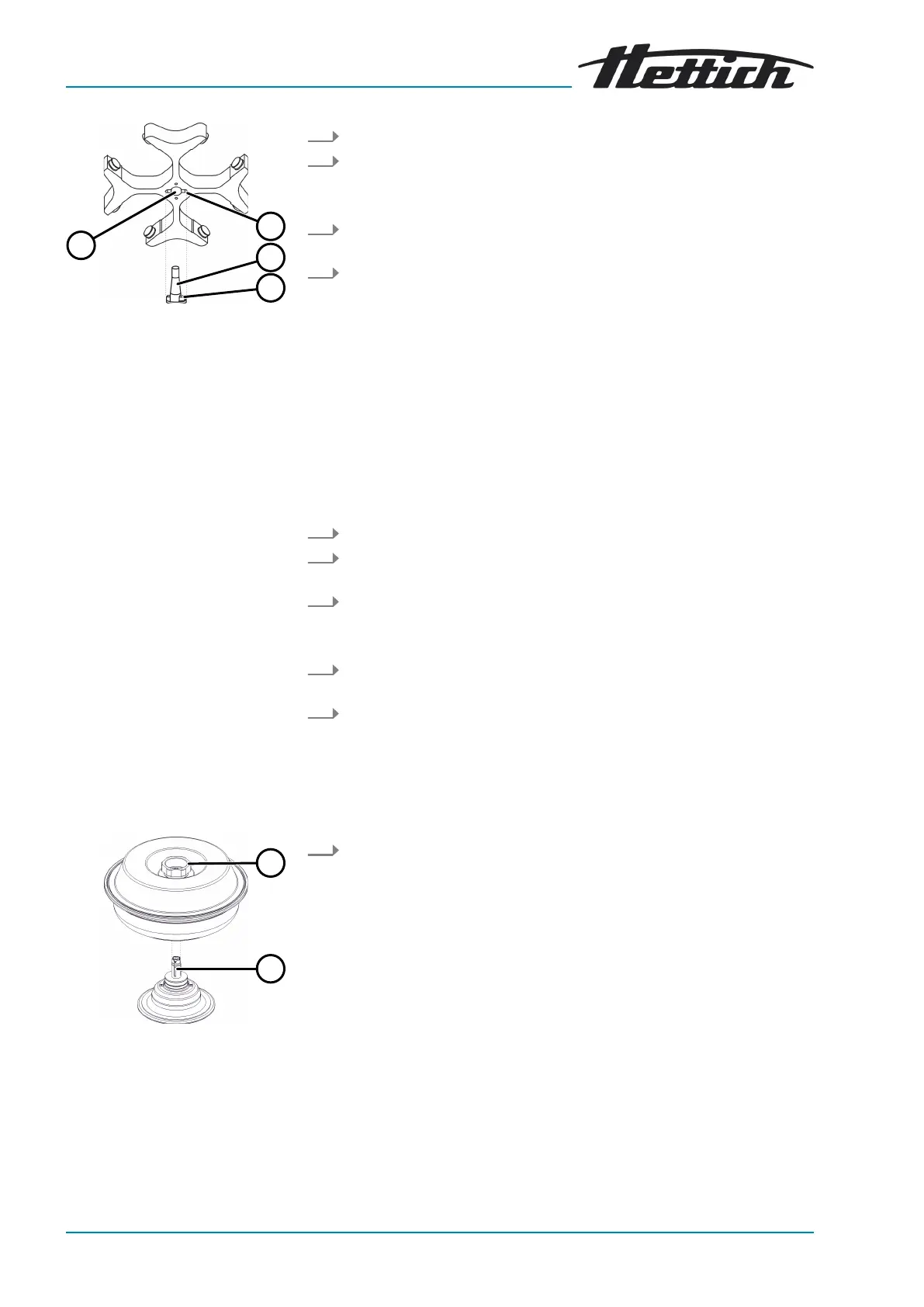

15. ábra: A rotor be- és
kiszerelése
1 Horony
2 Motortengely
3 Menesztő
4 Furat
A rögzítőanyával felszerelt
rotor beszerelése
A rögzítőanya nélküli rotor
kiszerelése
A rotor kiszerelése
16. ábra: A rotor be- és
kiszerelése
1 Forgató fogantyú
2 Agy
1. A fedél felnyitása.
2. A berendezéshez mellékelt kulccsal lazítsa ki a rotor rögzítőanyáját.
🡆 A felemelési nyomáspont túllépése után a rotor elválik a motorten-
gely kónuszától (
2
).
3. Forgassa tovább a rögzítőanyát, amíg a rotort le lehet emelni a motor
tengelyéről.
4. Távolítsa el a rotort.
Személyzet:
■
Képzett felhasználó
A fedél nyitva van.
1.
Tisztítsa meg a motor tengelyét (
2
) és a rotor furatát (
4
).
2.
Zsírozza kissé be a motor tengelyét (
2
\~), lásd ⮫
8.2 fejezet „Tisztítási
és fertőtlenítési tájékoztató” a(z) 38. oldalon
.
3.
Tegye fel a rotort függőleges helyzetben a motor tengelyére (
2
).
A motortengely menesztőjének (
3
) a rotor hornyában (
1
) kell lennie. A
rotoron be van jelölve a horony tájolási iránya.
4.
A berendezéssel szállított kulccsal húzza meg kézi erővel a rotor rög-
zítőanyáját.
5.
Ellenőrizze a rotor szoros illeszkedését.
Személyzet:
■ Képzett felhasználó
Tartsa a forgató fogantyúnál (
1
) fogva a fedelet, és emelje le az agyról
(
2
).
