▶ Durante l'impiego della carotatrice diamantata utilizzare sempre un supporto a colonna. Il supporto a
colonna deve essere sufficientemente ancorato nel sottofondo attraverso la piastra di base con tasselli
o la piastra di base per fissaggio a vuoto.
▶ Per i lavori di riparazione, non utilizzare sulla piastra di base attrezzi a percussione (martelli, ecc.).
▶ L'utilizzo dell'attrezzo deve avvenire in conformità a tensione e frequenza di rete riportate sulla targhetta.
▶ Osservare gli standard nazionali relativi alla sicurezza sul lavoro.
▶ Osservare le indicazioni per la sicurezza e l'utilizzo degli accessori in uso.
▶ Per evitare il rischio di lesioni, utilizzare esclusivamente gli accessori e le corone di perforazione originali
Hilti.

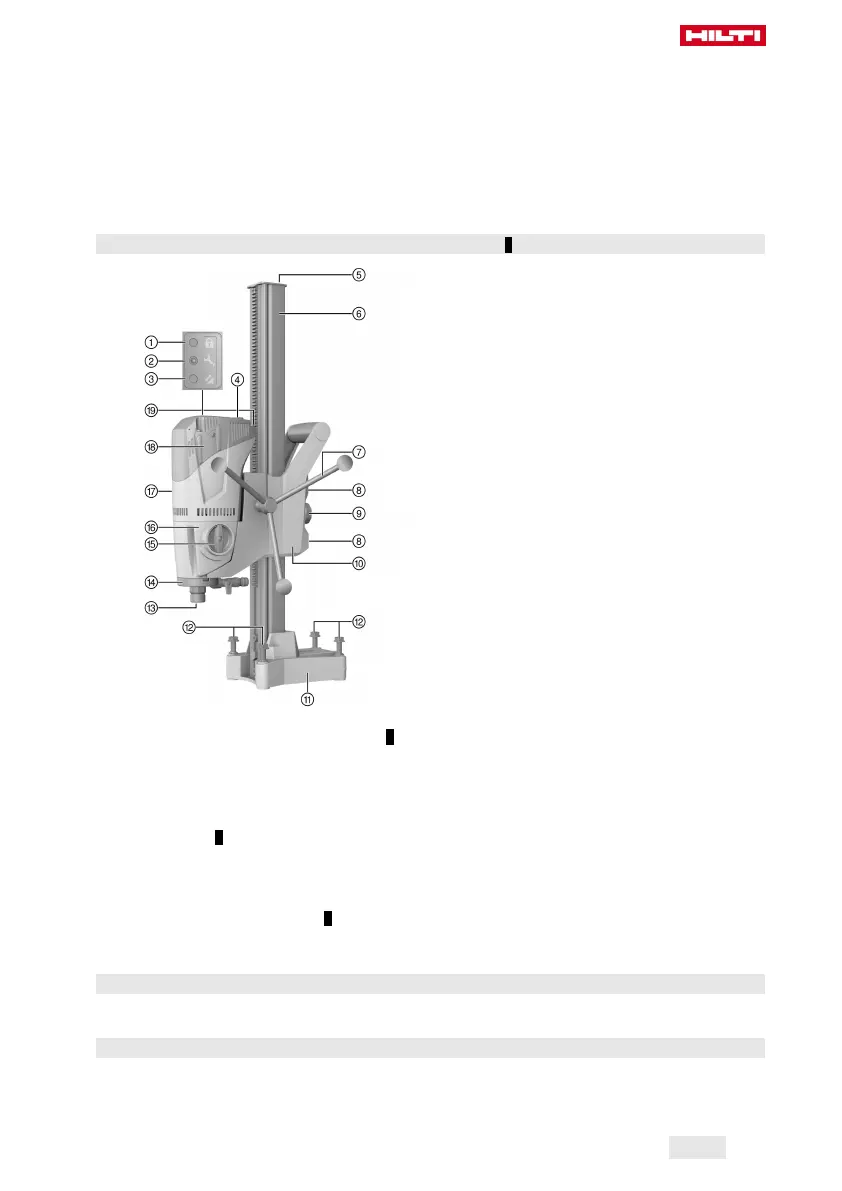

3.2 Componenti dello strumento ed elementi di comando 1
Carotatrice DD 120
@
Indicatore protezione antifurto (opzionale)
;
Indicatore di servizio
=
Indicatore della potenza di foratura
%
Interruttore ON/OFF (acceso/spento)
&
Arresto di finecorsa
(
Binario
)
Volantino di avanzamento
+
Viti di regolazione gioco slitta (4x)
§
Dispositivo di bloccaggio della slitta
/
Slitta
:
Piastra di base con tasselli
∙
Viti di livellamento (4x)
$
Porta-utensile
£
Testa di iniezione
|
Commutatore della velocità
¡
Ingranaggi
Q
Motore
W
Copertura delle spazzole
E
Cavo di alimentazione compreso PRCD
3.2.1 Piastra base per vuoto (accessorio) 2
R
Mandrino di serraggio
T
Attacco per il vuoto
Z
Manometro
U
Valvola di scarico del vuoto
I
Guarnizione per vuoto
3.2.2 Fissaggio 3
O
Mandrino di serraggio
P
Tassello
Ü
Dado di serraggio
3.2.3 Sistema di raccolta acqua 4
[
Supporto per raccoglitore acqua
]
Raccogliacqua
3.3 Indicatore di servizio
Il prodotto è equipaggiato con un indicatore di servizio dotato di segnale luminoso.
3.4 Dotazione
Carotatrice diamantata, volantino di avanzamento, manuale d'istruzioni.
Il supporto a colonna viene fornito separatamente. Altri prodotti di sistema, omologati per il vostro prodotto,
sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group.
Printed: 09.08.2019 | Doc-Nr: PUB / 5069516 / 000 / 07
