274865 Polski 271
▶ Do prac regulacyjnych przy podstawie nie stosować żadnych narzędzi uderzających (młotek).
▶ Urządzenie należy zasilać wyłącznie prądem o napięciu sieciowym i częstotliwości zgodnej z danymi na
tabliczce znamionowej.
▶ Należy przestrzegać krajowych przepisów bezpieczeństwa i higieny pracy.
▶ Przestrzegać również wskazówek dotyczących bezpieczeństwa i obsługi używanego osprzętu.
▶ Aby uniknąć niebezpieczeństwa obrażeń ciała, stosować wyłącznie oryginalny osprzęt i koronki wiertnicze
Hilti.

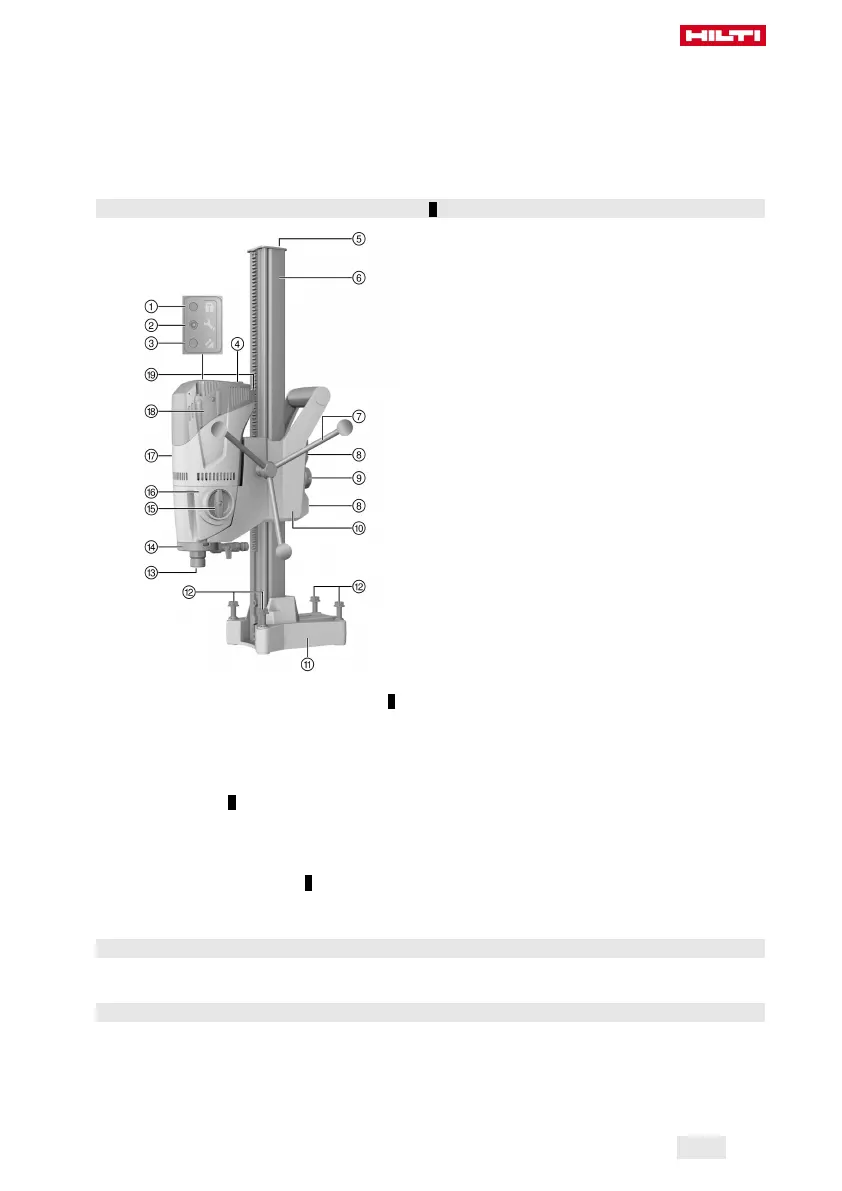

3.2 Elementy obsługi i podzespoły urządzenia 1
Wiertnica diamentowa DD 120
@
Wskaźnik zabezpieczenia przed kradzieżą
(opcjonalnie)
;
Wskaźnik serwisowy
=
Wskaźnik mocy wiercenia
%
Włącznik/wyłącznik
&
Ogranicznik krańcowy
(
Szyna prowadząca
)
Pokrętło
+
Śruby regulacji luzu suportu (4x)
§
Blokada suportu
/
Suport
:
Podstawa na kotwę
∙
Śruby poziomujące (4x)
$
Uchwyt narzędziowy
£
Głowica płuczkowa
|
Przełącznik biegów
¡
Przekładnia
Q
Silnik
W
Osłona szczotek węglowych
E
Przewód zasilający z PRCD
3.2.1 Podstawa podciśnieniowa (osprzęt) 2
R
Trzpień mocujący
T
Przyłącze podciśnienia
Z
Manometr
U
Zawór spustowy
I
Złącze podciśnieniowe
3.2.2 Mocowanie 3
O
Trzpień mocujący
P
Kołek
Ü
Nakrętka wrzeciona mocującego
3.2.3 System zbierania wody 4
[
Uchwyt zbieraka wody
]
Zbiornik na wodę
3.3 Wskaźnik serwisowy
Produkt wyposażony jest we wskaźnik serwisowy z sygnałem świetlnym.
3.4 Zakres dostawy
Wiertnica diamentowa, pokrętło, instrukcja obsługi.
Statyw jest dostarczany oddzielnie. Więcej dopuszczonych dla urządzenia produktów systemowych znajduje
się w centrum Hilti Store lub pod adresem: www.hilti.group.
