274865 Hrvatski 365

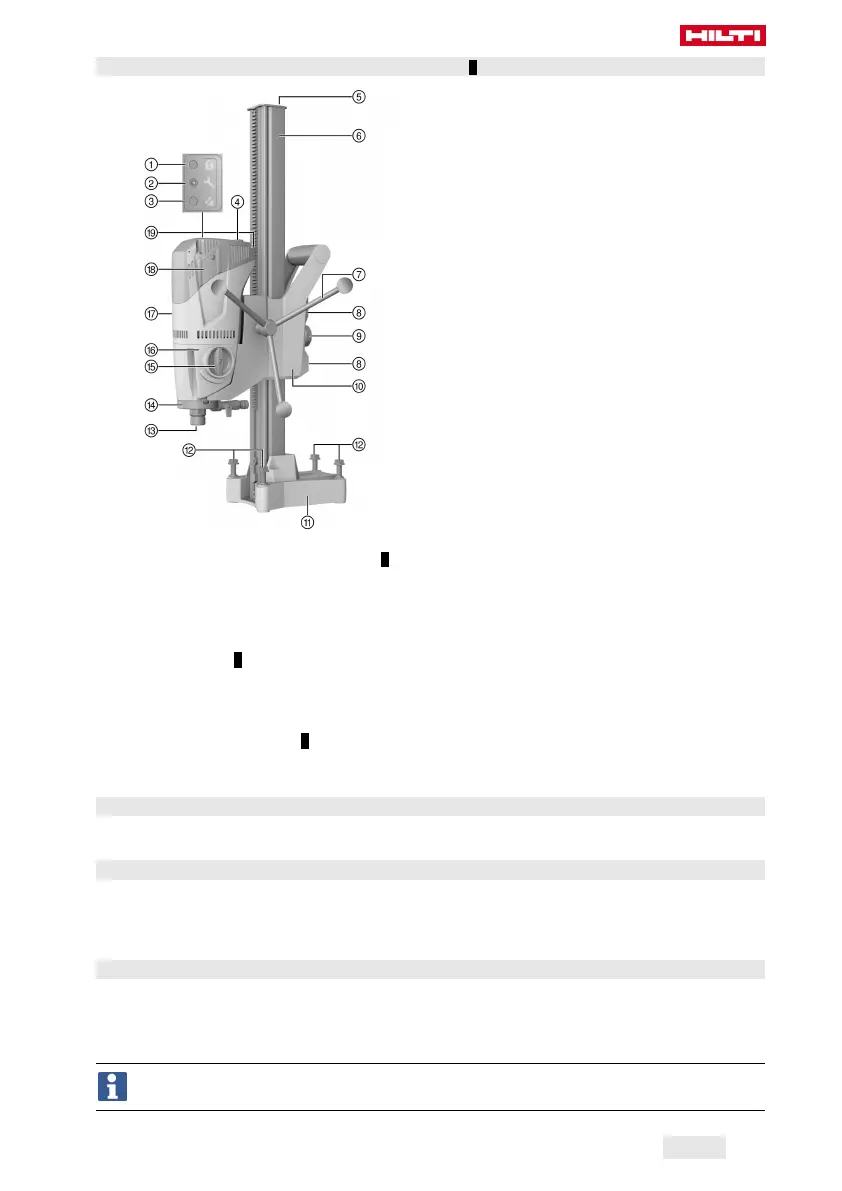

3.2 Sastavni dijelovi alata i elementi za posluživanje 1
Stroj za bušenje dijamantnim krunama DD 120
@
Indikator zaštite od krađe (opcionalno)
;
Indikator servisa
=
Indikator snage bušenja
%
Prekidač za uključivanje/isključivanje
&
Krajnji graničnik
(
Vodilica
)
Poluga za pomicanje nosača stroja
+
Vijci za podešavanje hoda klizača (4x)
§
Blokada klizača
/
Klizač
:
Osnovna ploča sa sidrom
∙
Vijci za niveliranje (4x)
$
Prihvat
£
Glava za ispiranje
|
Sklopka prijenosnika
¡
Prijenosnik
Q
Motor
W
Pokrov ugljenih četkica
E
Mrežni kabel uklj. PRCD
3.2.1 Vakuumska osnovna ploča (pribor) 2
R
Zatezač
T
Vakuumski priključak
Z
Manometar
U
Ventil za ispuštanje vakuuma
I
Vakuumska brtva
3.2.2 Pričvršćenje 3
O
Zatezač
P
Sidro
Ü
Matica zatezača
3.2.3 Sustav za prihvat vode 4
[
Držač sakupljača vode
]
Posuda za sakupljanje vode
3.3 Indikator servisa
Proizvod je opremljen indikatorom servisa s lampicom.
3.4 Sadržaj isporuke
Bušilica s dijamantnom jezgrom, poluga za pomicanje nosača stroja, upute za uporabu.
Stalak stroja isporučuje se zasebno. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj
Hilti Store ili na: www.hilti.group.
3.5 Uporaba generatora ili transformatora
Ovaj stroj može raditi preko generatora ili ugrađenog transformatora ako se pridržavate sljedećih uvjeta:
izlazna snaga u vatima mora biti jednaka barem dvostrukoj vrijednosti snage navedenoj na označnoj pločici
stroja, radni napon mora u svakom trenutku biti između +5 % i 15 % nazivnog napona, a frekvencija mora
iznositi 50 do 60 Hz, nikada više od 65 Hz. Mora biti ugrađen automatski regulator napona s pojačanjem zaleta.
Uključivanje i isključivanje drugih strojeva može prouzročiti podnaponske i/ili prenaponske vrhove koji
mogu oštetiti stroj.
