▶ La carotteuse diamant doit toujours être utilisée avec une colonne de forage. La colonne de forage
doit être suffisamment ancrée dans le matériau support par le biais de brides d'ancrage ou d'une
semelle-ventouse.
▶ Ne pas utiliser d'outil de percussion (marteau) pour la mise en place dans la semelle.
▶ L'appareil ne doit fonctionner qu'avec la tension réseau et la fréquence réseau indiquées sur la plaque
signalétique.
▶ Observer les exigences nationales en matière de sécurité en vigueur.
▶ Respecter également les instructions de sécurité et d'utilisation de l'accessoire utilisé.
▶ Utiliser uniquement des accessoires et couronnes de forage Hilti d'origine, pour éviter tout risque de
blessure.

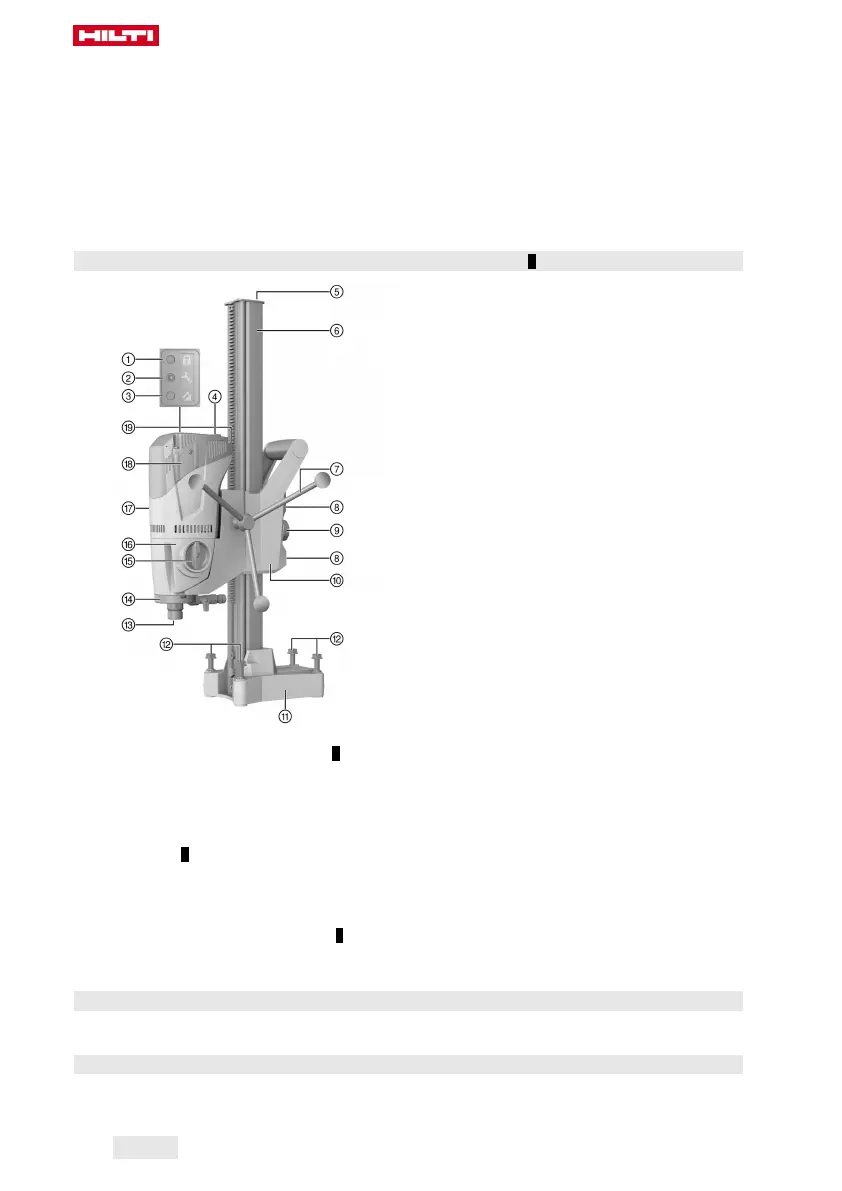

3.2 Éléments constitutifs de l'appareil et organes de commande 1
Carotteuse diamant DD 120
@
Indicateur de protection contre le vol (en
option)
;
Indicateur de maintenance
=
Indicateur de puissance de forage
%
Interrupteur Marche / Arrêt
&
Butée d'extrémité
(
Rail
)
Volant à main
+
Vis de réglage du jeu du boîtier de guidage
(4x)
§
Blocage du boîtier de guidage
/
Boîtier de guidage
:
Semelle chevillable
∙
Vis de mise à niveau (4x)
$
Porte-outil
£
Tête d'injection
|
Variateur de vitesse
¡
Réducteur
Q
Moteur
W
Couvercle de balais de charbon
E
Câble d'alimentation réseau avec disjoncteur
PRCD
3.2.1 Semelle-ventouse (accessoire) 2
R
Broche de serrage
T
Raccord à vide
Z
Manomètre
U
Détendeur de pression
I
Joint de la semelle-ventouse
3.2.2 Fixation 3
O
Broche de serrage
P
Bride d'ancrage
Ü
Écrou de broche de serrage
3.2.3 Système de récupération d'eau 4
[
Support du collecteur d'eau
]
Collecteur d'eau
3.3 Indicateur de maintenance
Le produit est équipé d'un indicateur de maintenance avec témoin lumineux.
3.4 Équipement livré
Carotteuse diamant, volant à main, mode d'emploi.
