El producto descrito ha sido diseñado para el usuario profesional y solo debe ser manejado, conservado
y reparado por personal autorizado y formado adecuadamente. Este personal debe estar especialmente
instruido en lo referente a los riesgos de uso. La utilización del producto descrito y sus dispositivos
auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal
no cualificado o utilizarse para usos diferentes a los que están destinados.
▶ Para el uso de la perforadora de diamante, utilice siempre un soporte. El soporte debe estar debidamente
anclado a la superficie de trabajo mediante una placa base de clavija o una placa base al vacío.
▶ No utilice ninguna herramienta de impacto (martillo) para los trabajos de ajuste en la placa base.
▶ Solo debe funcionar con la frecuencia y tensión de alimentación especificada en la placa de identificación.
▶ Respete la normativa nacional en materia de protección laboral.
▶ Siga también las instrucciones de seguridad y manejo del accesorio utilizado.
▶ Para evitar el riesgo de lesiones, utilice exclusivamente accesorios y coronas de perforación originales
de Hilti.

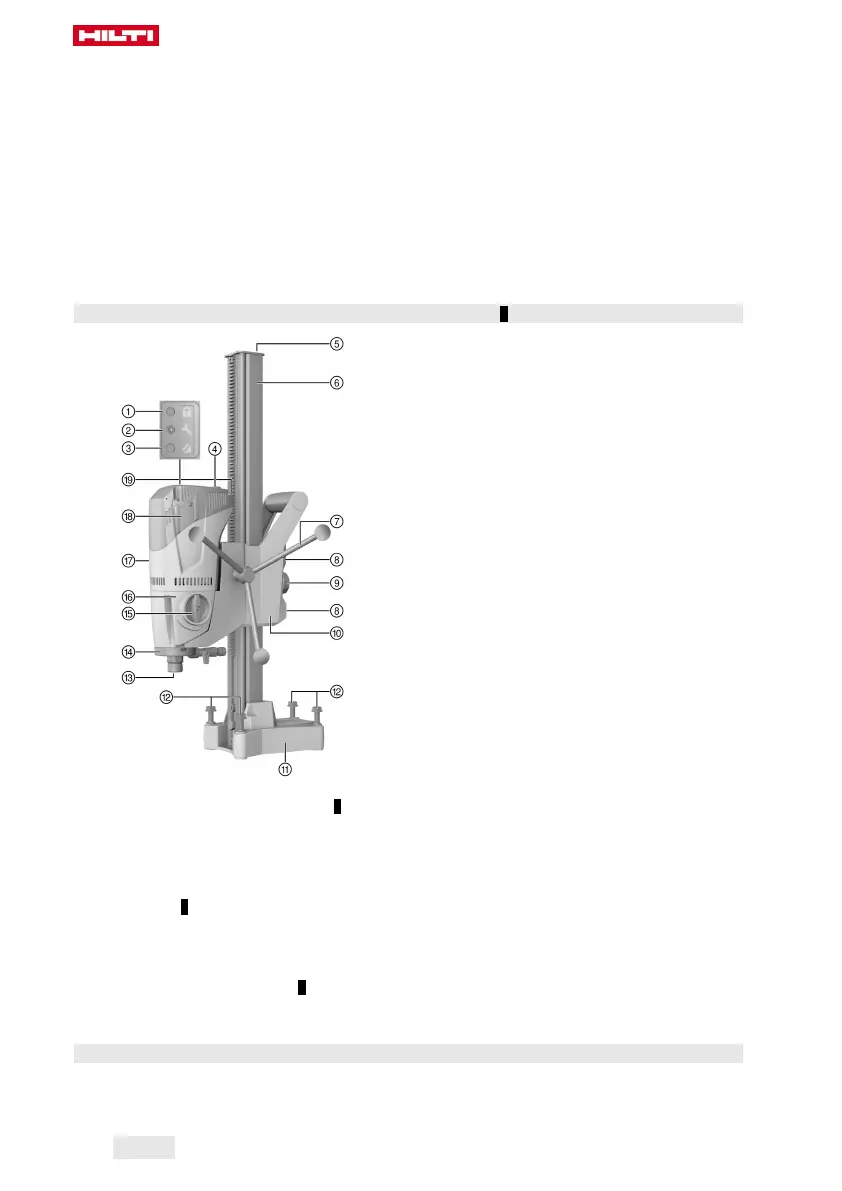

3.2 Componentes de la herramienta y elementos de manejo 1
Perforadora de diamante DD 120
@
Indicador de protección antirrobo (opcional)
;
Indicador de funcionamiento
=
Indicador de la capacidad de perforación
%
Interruptor de conexión y desconexión
&
Tope final
(
Raíl
)
Rueda manual
+
Tornillos de ajuste del juego de carro (4 uni-
dades)
§
Inmovilizador del carro
/
Carro
:
Placa base de clavija
∙
Tornillos de nivelación (4 unidades)
$
Portaútiles
£
Cabezal de lavado
|
Interruptor del cambio
¡
Engranajes
Q
Motor
W
Cubierta de las escobillas de carbón
E
Cable de red, incl. PRCD
3.2.1 Placa base al vacío (accesorio) 2
R
Husillo de sujeción
T
Conexión de vacío
Z
Manómetro
U
Válvula de aireación al vacío
I
Junta de vacío
3.2.2 Fijación 3
O
Husillo de sujeción
P
Taco
Ü
Tuerca del husillo de sujeción
3.2.3 Sistema colector de agua 4
[
Soporte colector de agua
]
Recipiente colector de agua
3.3 Indicador de funcionamiento
El producto está equipado con un indicador de funcionamiento con señal luminosa.
