4 Deutsch 2171411
*2171411*
3 Beschreibung

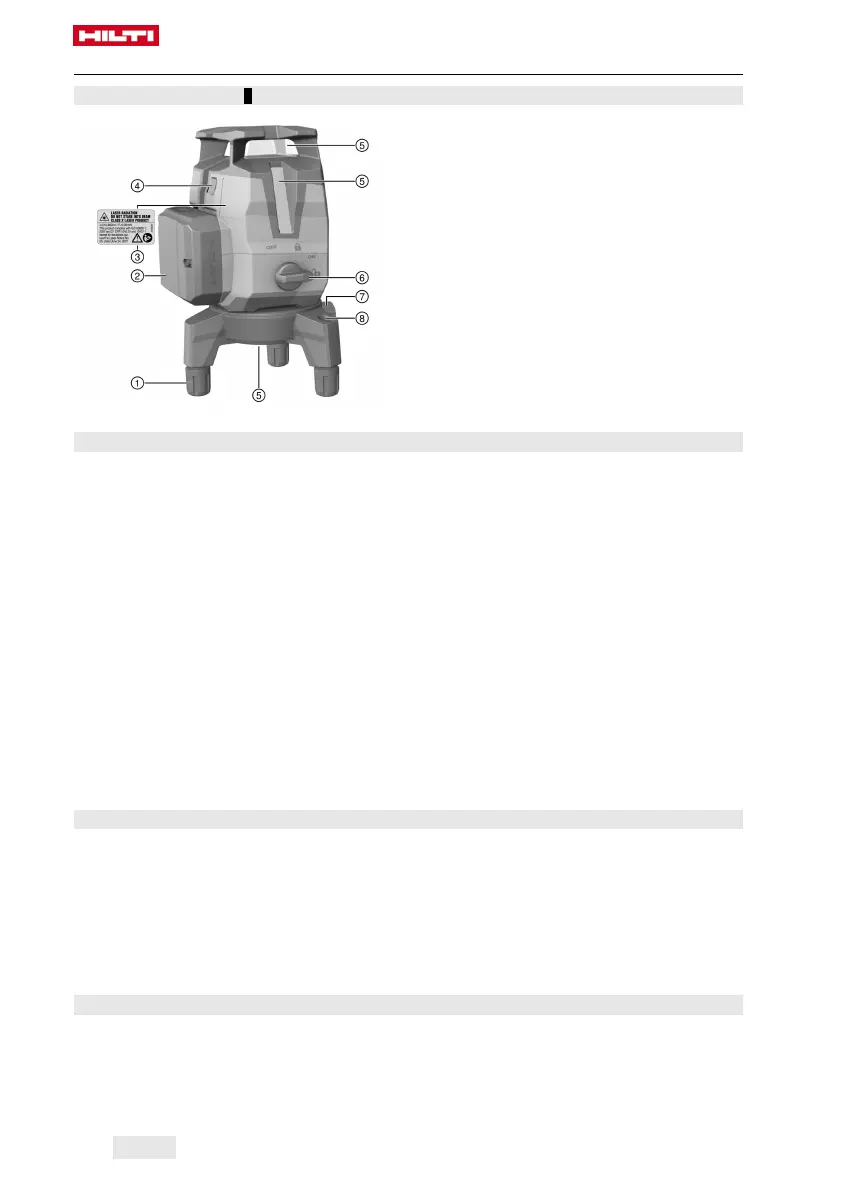

3.1 Produktübersicht 1
@
Verstellbarer Fuß
;
Li-Ion-Akku
=
Warnaufkleber
%
Wechselschalter für Linien- und Empfänger-
modus
&
Laseraustrittsfenster
(
Drehschalter für Ein/Aus und Verriegelung
des Pendels
)
Feinverstellung für Rotationsplattform
+
Dosenlibelle
3.2 Bestimmungsgemäße Verwendung
Das Produkt ist ein selbstnivellierender Multilinienlaser, mit welchem eine einzelne Person in der Lage ist,
einen Winkel von 90° zu übertragen, horizontal zu nivellieren sowie Ausrichtarbeiten durchzuführen und
genau zu loten.
Das Gerät hat drei grüne Laserlinien (eine horizontal und zwei vertikale), einen Referenzpunkt unten sowie
fünf Strahlenkreuzungspunkte (vorne, hinten, links, rechts und oben) mit einer Reichweite von ca. 20 m. Die
Reichweite ist abhängig von der Umgebungshelligkeit.
Das Gerät ist vorzugsweise für den Einsatz in Innenräumen bestimmt und es ist kein Ersatz für einen
Rotationslaser. Für Außenanwendungen ist darauf zu achten, dass die Rahmenbedingungen denen im
Innenraum entsprechen oder ein Hilti Laserempfänger verwendet wird.
Mögliche Anwendungen sind:
• Markierungen der Lage von Trennwänden (im rechten Winkel und in der vertikalen Ebene).
• Überprüfen und Übertragen von rechten Winkeln.
• Ausrichten von Anlageteilen / Installationen und anderen Strukturelementen in drei Achsen.
• Übertragen von am Boden markierten Punkten an die Decke.
Die Laserlinien können sowohl getrennt (nur vertikale oder nur horizontale) als auch zusammen eingeschalten
werden. Für den Einsatz mit Neigungswinkel wird das Pendel für die automatische Nivellierung blockiert.
▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 12.
▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/12-Reihe.
3.3 Merkmale
Das Gerät ist in alle Richtungen innerhalb von ca. 3,0° selbstnivellierend. Reicht dies nicht aus, kann das
Gerät mit Hilfe der verstellbaren Füße und der Dosenlibelle horizontiert werden. Die Selbstnivellierzeit beträgt
nur etwa 3 Sekunden.
Wenn der Selbstnivellierbereich überschritten wird, blinken die Laserstrahlen als Warnsignal.
Beim Einschalten befindet sich das Gerät standardmäßig im Sichtbarkeitsmodus mit hoher Linienhelligkeit.
Durch ein langes Drücken des Wechselschalters für Linien- und Empfängermodus wechselt das Gerät in den
Empfängermodus und ist nun kompatibel zum Laser-Empfänger PMA 31G. Durch erneutes langes Drücken
des Wechselschalters oder durch Ausschalten des Gerätes wird der Empfängermodus wieder deaktiviert.
3.4 Lieferumfang
Multilinienlaser, Koffer, Bedienungsanleitung, Herstellerzertifikat.
Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter:
www.hilti.com
