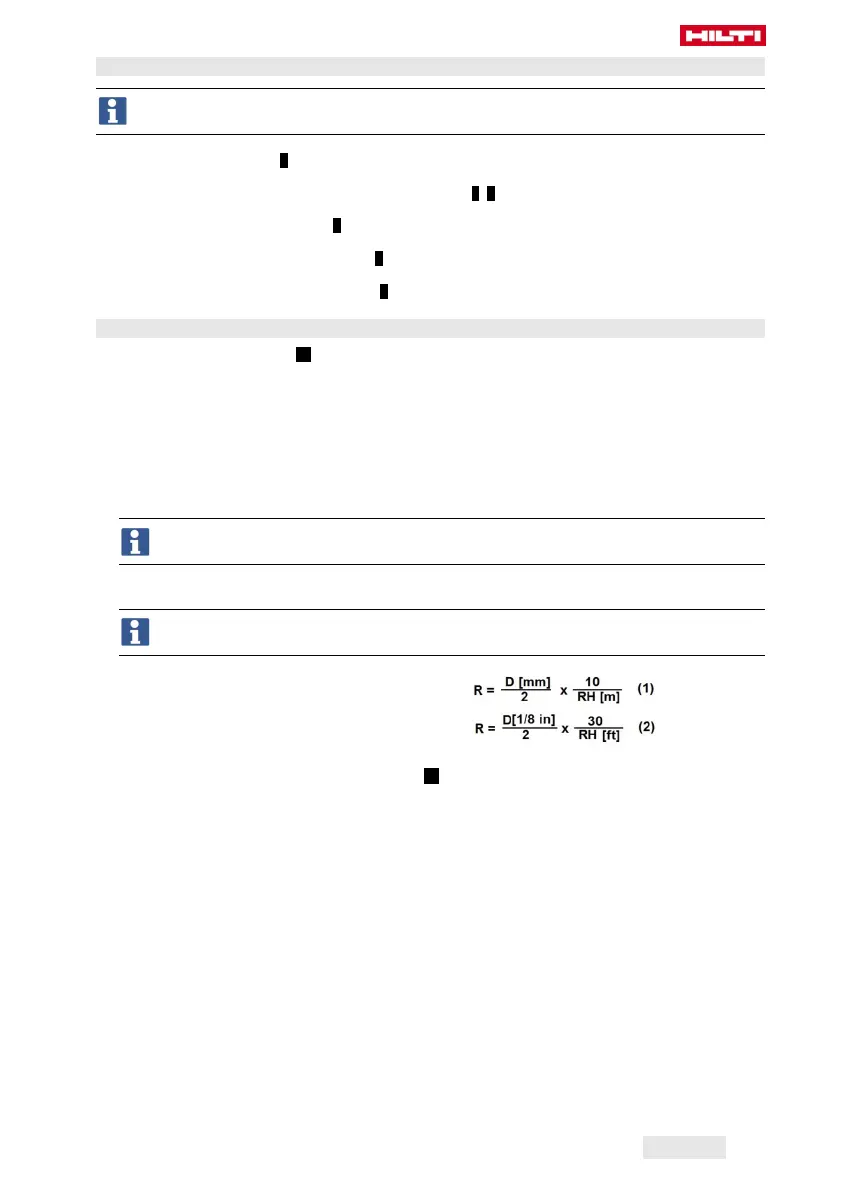

*2171411*
2171411 Nederlands 27
5.7 Gebruiksvoorbeelden
De verstelbare voeten maken het mogelijk om het apparaat bij zeer oneffen ondergrond vooraf grof te
nivelleren.
5.7.1 Hoogte overdragen 4
5.7.2 Droogbouwprofielen voor vakverdeling inrichten 5, 6
5.7.3 Leidingen verticaal uitlijnen 7
5.7.4 Verwarmingselementen uitrichten 8
5.7.5 Deuren en raamkozijnen uitrichten 9
5.8 Controleren
5.8.1 Loodpunt controleren 10
1. Breng in een hoge ruimte op de vloer een markering (een kruis) aan (bijvoorbeeld in een trappenhuis met
een hoogte van 5-10 m).
2. Zet het apparaat op een egaal en horizontaal oppervlak.
3. Schakel het apparaat in en ontgrendel de slinger.
4. Plaats het apparaat met de onderste loodstraal op het midden van het op de vloer gemarkeerde kruis.
5. Markeer het bovenste kruispunt van de laserlijnen op het plafond. Bevestig hiervoor eerst een stuk papier
aan het plafond.
6. Draai het apparaat 90°.
De onderste rode loodstraal dient in het midden van het kruis te blijven.
7. Markeer het bovenste kruispunt van de laserlijnen op het plafond.
8. Herhaal deze werkwijze bij een draaiing van 180° en 270°.
Maak uit de vier gemarkeerde punten een cirkel op het plafond. Meet de diameter van de cirkel D
in millimeter of inch en de hoogte van het vertrek RH in meter of voet.
9. Bereken de waarde R.
De waarde R moet kleiner dan 3 mm zijn (dat
komt overeen met 3 mm op 10 m).
De waarde R moet kleiner dan 1/8" zijn.
5.8.2 Nivellering van de laserstraal controleren 11
1. Zet het apparaat op een egaal en horizontaal oppervlak, circa 20 cm van de muur (A), en richt het snijpunt
van de laserlijnen op de muur (A).
2. Markeer het snijpunt van de laserlijnen met een kruis (1) op de muur (A) en een kruis (2) op de muur (B).
3. Zet het apparaat op een egaal en horizontaal oppervlak, circa 20 cm van de muur (B), en richt het snijpunt
van de laserlijnen op het kruis (1) op de muur (A).
4. Stel de hoogte van het snijpunt van de laserlijnen met de verstelbare voeten zodanig in, dat het snijpunt
samenvalt met de markering (2) op de muur (B). Zorg ervoor dat de libel in het midden staat.
5. Markeer het snijpunt van de laserlijnen opnieuw met een kruis (3) op de muur (A).
6. Meet de afwijking D tussen de kruisen (1) en (3) op de muur (A) (RL = lengte van het vertrek).
