5.7 Przykłady zastosowania
Regulowane nóżki umożliwiają wstępne zgrubne wypoziomowanie urządzenia przy bardzo nierównym
podłożu.
5.7.1 Przenoszenie wysokości 4
5.7.2 Ustawianie profili do montażu na sucho, służących za ścianki działowe 5, 6
5.7.3 Pionowe ustawianie rur 7
5.7.4 Ustawianie elementów ogrzewania 8
5.7.5 Ustawianie drzwi i ram okiennych 9
5.8 Kontrola
5.8.1 Kontrola punktu pionu 10
1. W wysokim pomieszczeniu należy umieścić na podłodze oznaczenie (krzyżyk) (np. na klatce schodowej
o wysokości 5 – 10 m).
2. Ustawić urządzenie na równej i poziomej powierzchni.
3. Włączyć urządzenie i odblokować wahadło.
4. Przesunąć urządzenie tak, aby dolny promień do wyznaczania pionu znajdował się na środku krzyżyka
zaznaczonego na podłożu.
5. Zaznaczyć na suficie górny punkt przecięcia linii lasera. Przedtem należy przymocować do sufitu kartkę
papieru.
6. Obrócić urządzenie o 90°.
Dolny, czerwony promień lasera do wyznaczania pionu musi pozostać na środku krzyżyka.
7. Zaznaczyć na suficie górny punkt przecięcia linii lasera.
8. Powtórzyć tę czynność po obróceniu urządzenia o kąt 180° i 270°.
Utworzyć z 4 zaznaczonych punktów okrąg na suficie. Zmierzyć średnicę okręgu D w milimetrach
lub calach oraz wysokość pomieszczenia RH w metrach lub stopach.

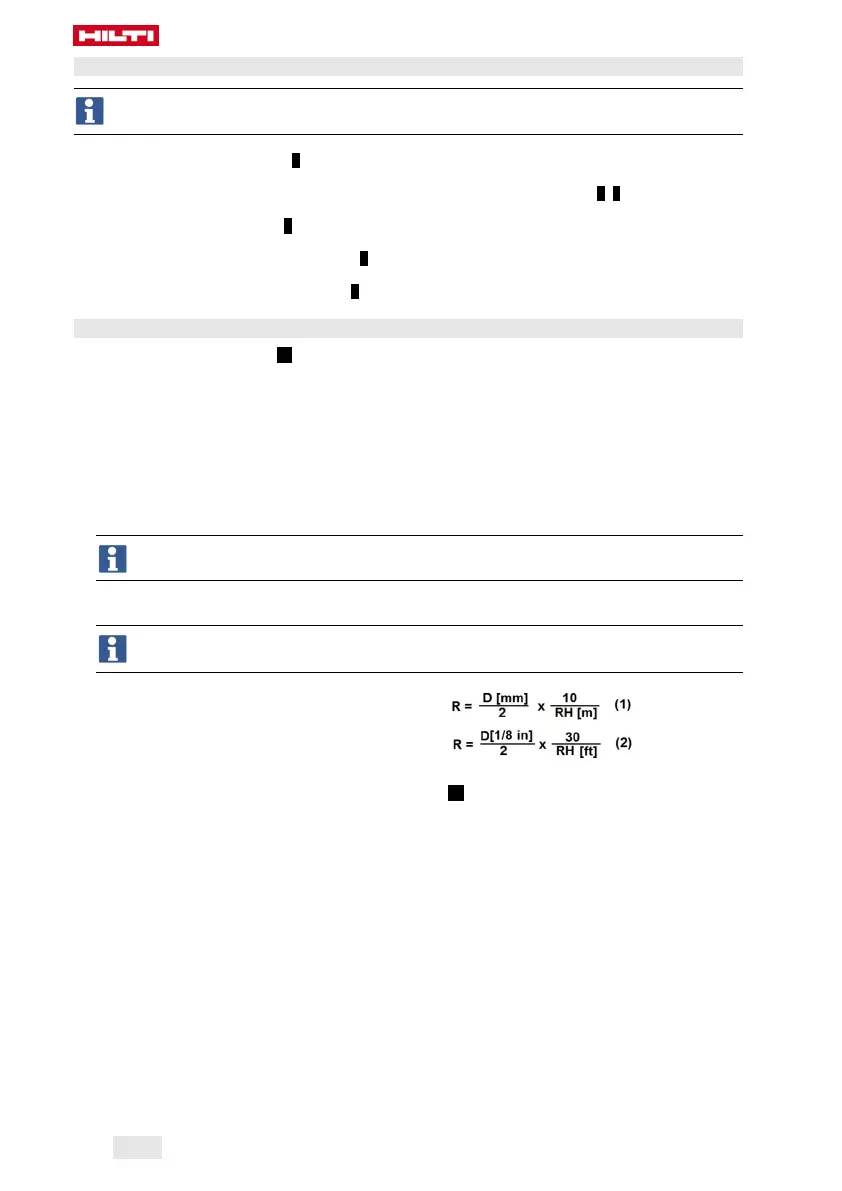

9. Obliczyć wartość R.
▶ Wartość R powinna być mniejsza niż 3 mm (od-
powiada to 3 mm przy 10 m).
▶ Wartość R powinna być mniejsza niż 1/8".
5.8.2 Sprawdzenie wypoziomowania promienia lasera 11
1. Ustawić urządzenie na równej i poziomej powierzchni w odległości około 20 cm od ściany (A) i skierować
punkt przecięcia linii lasera na ścianę (A).
2. Zaznaczyć punkt przecięcia linii lasera za pomocą krzyżyka (1) na ścianie (A) i krzyżyka (2) na ścianie (B).
3. Ustawić urządzenie na równej i poziomej powierzchni w odległości około 20 cm od ściany (B) i skierować
punkt przecięcia linii lasera na krzyżyk (1) na ścianie (A).
4. Ustawić wysokość punktu przecięcia linii lasera za pomocą regulowanych nóżek w taki sposób, aby
punkt przecięcia pokrywał się z oznaczeniem (2) na ścianie (B). Zwrócić przy tym uwagę, aby libella była
w środku.
5. Ponownie zaznaczyć punkt przecięcia linii lasera krzyżykiem (3) na ścianie (A).
6. Zmierzyć przesunięcie D pomiędzy krzyżykami (1) i (3) na ścianie (A) (RL = długość pomieszczenia).

Hilti PM 40-MG Specifications

General

Type	Line/Point level
Product color	Black, Red
International Protection (IP) code	IP54
Laser class	2
Maximum range	40 m
Country of origin	Germany
Color of laser beam	Green
Leveling accuracy (±)	0.2 mm/m
Self-leveling range (±)	3 °
Maximum range (with receiver)	100 m
Operating time	10 h
Battery included	No
Package depth	50 mm
Package width	80 mm
Package weight	2000 g
Quantity per shipping (inner) case	1 pc(s)
