2171411 Hrvatski 193

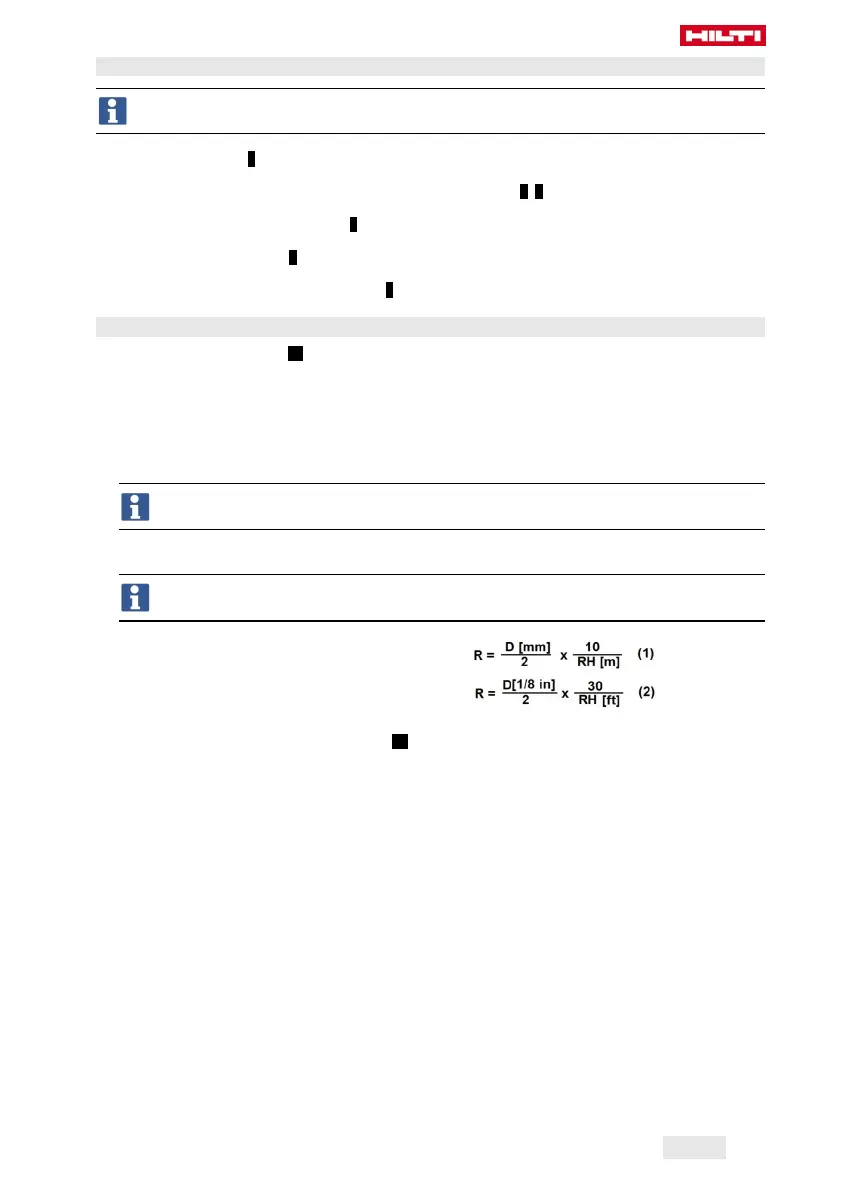

5.7 Primjeri primjene
Podesivo podnožje omogućuje prethodno grubo niveliranje uređaja na jako neravnoj podlozi.
5.7.1 Prijenos visina 4
5.7.2 Namještanje profila za suhogradnju za podjelu prostora 5, 6
5.7.3 Vertikalno poravnavanje cijevi 7
5.7.4 Niveliranje radijatora 8
5.7.5 Niveliranje vrata i prozorskih okvira 9
5.8 Provjera
5.8.1 Provjera ciljne točke 10
1. U visokoj prostoriji nacrtajte podnu oznaku (križić) (primjerice na stepeništu visine 5-10 m).
2. Postavite uređaj na ravnu i vodoravnu površinu.
3. Uključite uređaj i deblokirajte njihalo.
4. Postavite uređaj s donjim ciljnim snopom na središte križa označenog na podu.
5. Označite gornje sjecište laserskih linija na stropu. U tu svrhu prije toga na strop pričvrstite papir.
6. Okrenite uređaj za 90°.
Donji crveni ciljni snop mora ostati na središtu križa.
7. Označite gornje sjecište laserskih linija na stropu.
8. Ponovite postupak kod okretanja od 180° i 270°.
Napravite krug na stropu od 4 označene točke. Izmjerite promjer kruga D u milimetrima ili inčima i
visinu prostorije VP u metrima ili stopama.
9. Izračunajte vrijednost R.
▶ Vrijednost R treba biti manja od 3 mm (to odgo-
vara 3 mm na 10 m).
▶ Vrijednost R treba biti manja od 1/8".
5.8.2 Provjera niveliranja laserskog snopa 11
1. Postavite uređaj na ravnu i vodoravnu površinu udaljenu cca. 20 cm od zida (A) i usmjerite sjecište
laserskih linija na zid (A).
2. Označite sjecište laserskih linija križićem (1) na zidu (A) i križićem (2) na zidu (B).
3. Postavite uređaj na ravnu i vodoravnu površinu udaljenu cca. 20 cm od zida (B) i usmjerite sjecište
laserskih linija na križić (1) na zidu (A).
4. Namjestite visinu sjecišta laserskih linija pomoću podesivog podnožja tako da se sjecište podudara s
oznakom (2) na zidu (B). Pritom pazite da je libela u središtu.
5. Ponovno označite sjecište laserskih linija križićem (3) na zidu (A).
6. Izmjerite razmak D između križića (1) i (3) na zidu (A) (DP = dužina prostorije).
