Hioki 3441 - Page 32

28
――――――――――――――――――――――――――
第 5 章 センサ（オプション）
―――――――――――――――――――――――
素線の種類 K
接点の種類 接地形
測定確度
±2.5 [(T-Ts)≦100 ]
-0.035×T
～+2.5 [100 ＜(T-Ts)]
T :測定温度(-50
～400 )
Ts:周囲温度( 0
～50 )
測温部寸法 約φ13 mm
補償導線 一般用（-20 ～90 ）約1 m
測定温度 -50～400
握り部耐熱 150
1000
110
補償導線
握り部
測温部φ 13
キャップ

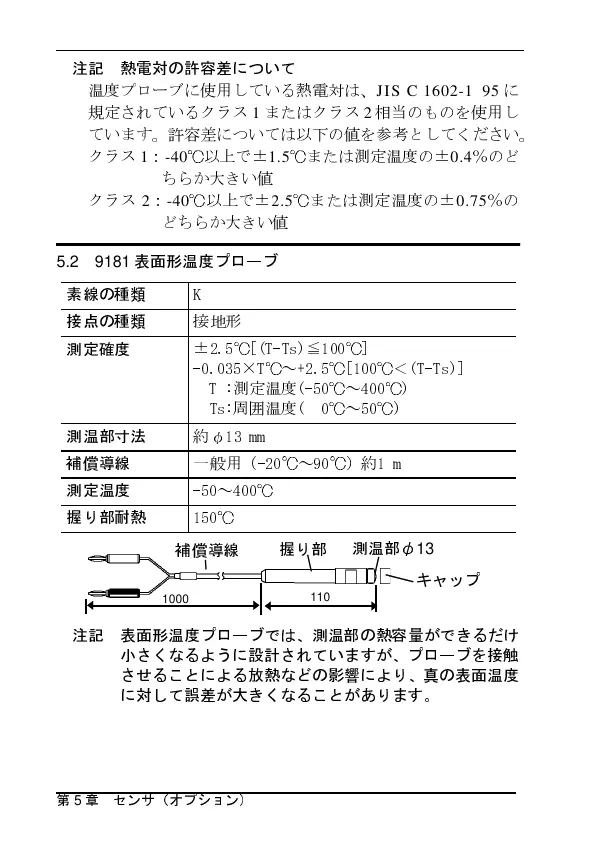

5.2 9181 表面形温度プローブ
注記 熱電対の許容差について
温度プローブに使用している熱電対は、 JIS C 1602-1995 に
規定されているクラス 1 またはクラス 2 相当のものを使用し
ています。許容差については以下の値を参考としてください。
クラス 1 ： -40
以上で± 1.5 または測定温度の± 0.4 ％のど
ちらか大きい値
クラス 2 ： -40
以上で± 2.5 または測定温度の± 0.75 ％の
どちらか大きい値
注記 表面形温度プローブでは、測温部の熱容量ができるだけ
小さくなるように設計されていますが、プローブを接触
させることによる放熱などの影響により、真の表面温度
に対して誤差が大きくなることがあります。
