Hioki 3441 - Page 33

29
――――――――――――――――――――――――――
第 5 章 センサ（オプション）
―――――――――――――――――――――――
素線の種類 K
接点の種類 非接地形
許容差 JIS C 1602 クラス2（旧階級 0.75級）
シース部寸法 約φ3.2×500 mm
補償導線 耐熱用（-0 ～150 ）約2 m
測定温度 -50～750
フランジ部耐熱 90
保護管材質 INCONEL
耐電圧 AC500 V 1分間
絶縁抵抗 100 MΩ以上（DC100 V）
2000
55
補償導線
フランジ
金属シース
測温部
30
φ 3.2 × 500

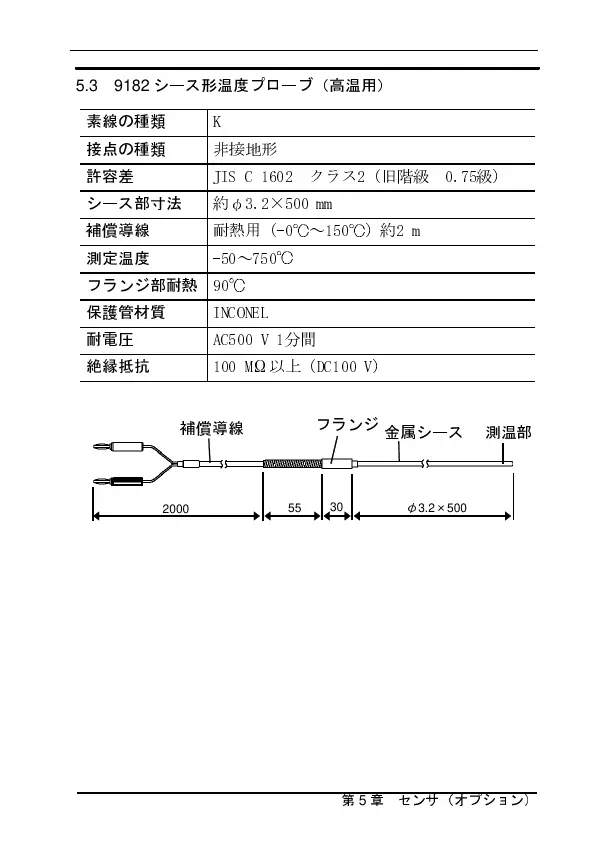

5.3 9182 シース形温度プローブ（高温用）
