8
Inbetriebnahme

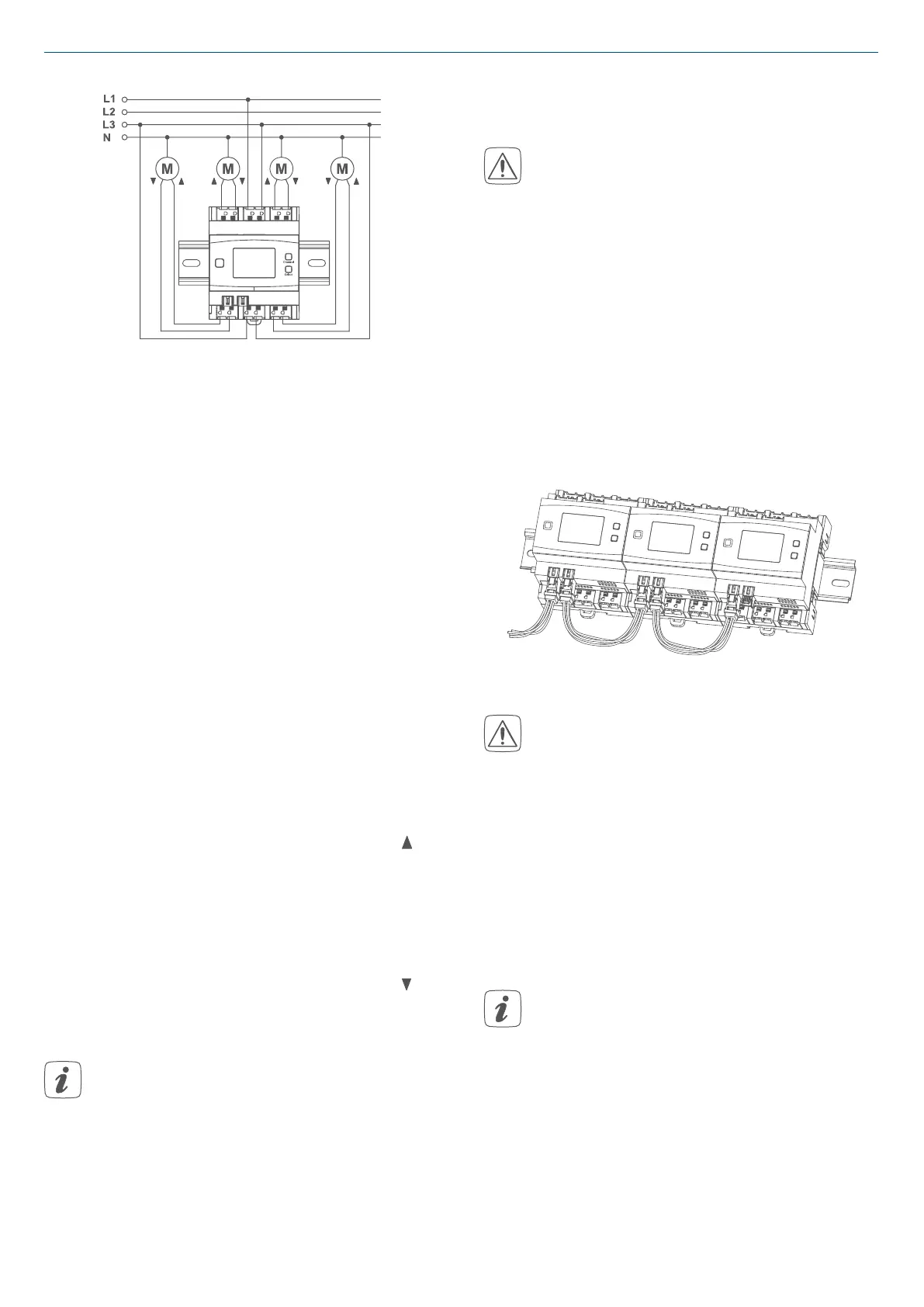

Abbildung 4
• Schließen Sie den Außenleiter für
den gewünschten Kanal an die ent-
sprechende Klemme (G) an. An den
Netzeingangsklemmen können
beliebige Außenleiter (L1, L2, L3)
angeschlossen werden.
• Schließen Sie den Außenleiter für
den gewünschten Kanal an die ent-
sprechende Klemme (G) an. An den
Netzeingangsklemmen können
beliebige Außenleiter (L1, L2, L3)
angeschlossen werden.
• Schließen Sie den geschalteten
Außenleiter zum Hochfahren des
Motors für den gewünschten Kanal
an die entsprechende Klemme (
)
(H) an.
• Schließen Sie den geschalteten
Außenleiter zum Runterfahren des
Motors für den gewünschten Kanal
an die entsprechende Klemme (
)
(I) an.
Der Anschluss für den Außenleiter
ist mit einem Pfeil in Richtung
Gerätemitte und die geschalteten
Phasen mit einem Pfeil nach au-
ßen gekennzeichnet. Zum An
schließen und auch zum Lösen
der Leiter ist der weiße Betäti
gungshebel oben auf den Klem-
men zu drücken.
Die Netzklemmen dürfen nur zum
Anschluss der Netzspannung an
das Gerät bzw. zum Anschluss von
Verbrauchern an das Gerät ver-
wendet werden. Das Weiterver-
binden (Durchschleifen) von Lei-
tern über die Netzklemmen des
Geräts zu anderen Geräten ist
nicht erlaubt!
• Verbinden Sie den Bus mit dem
beiliegenden Verbindungskabel:
Abbildung 5
Aus Gründen der elektrischen
Sicherheit darf zum Anschluss des
HomematicIP Wired Bus aus-
schließlich das mitgelieferte
HomematicIP Wired Buskabel
oder ein als Zubehör erhältliches
eQ-3 HomematicIP Wired Buska-
bel anderer Länge verwendet
werden.
Die Busanschlüsse (E) und (F) sind
parallel geschaltet. Somit kann das
kommende bzw. gehende Buska-
bel an einen beliebigen der beiden
Anschlüsse angeschlossen werden.
• Setzen Sie den mitgelieferten Bus-
Blindstopfen ein, wenn Busan-
schluss 1 (E) oder Busanschluss 2
(F) nicht benötigt werden.
