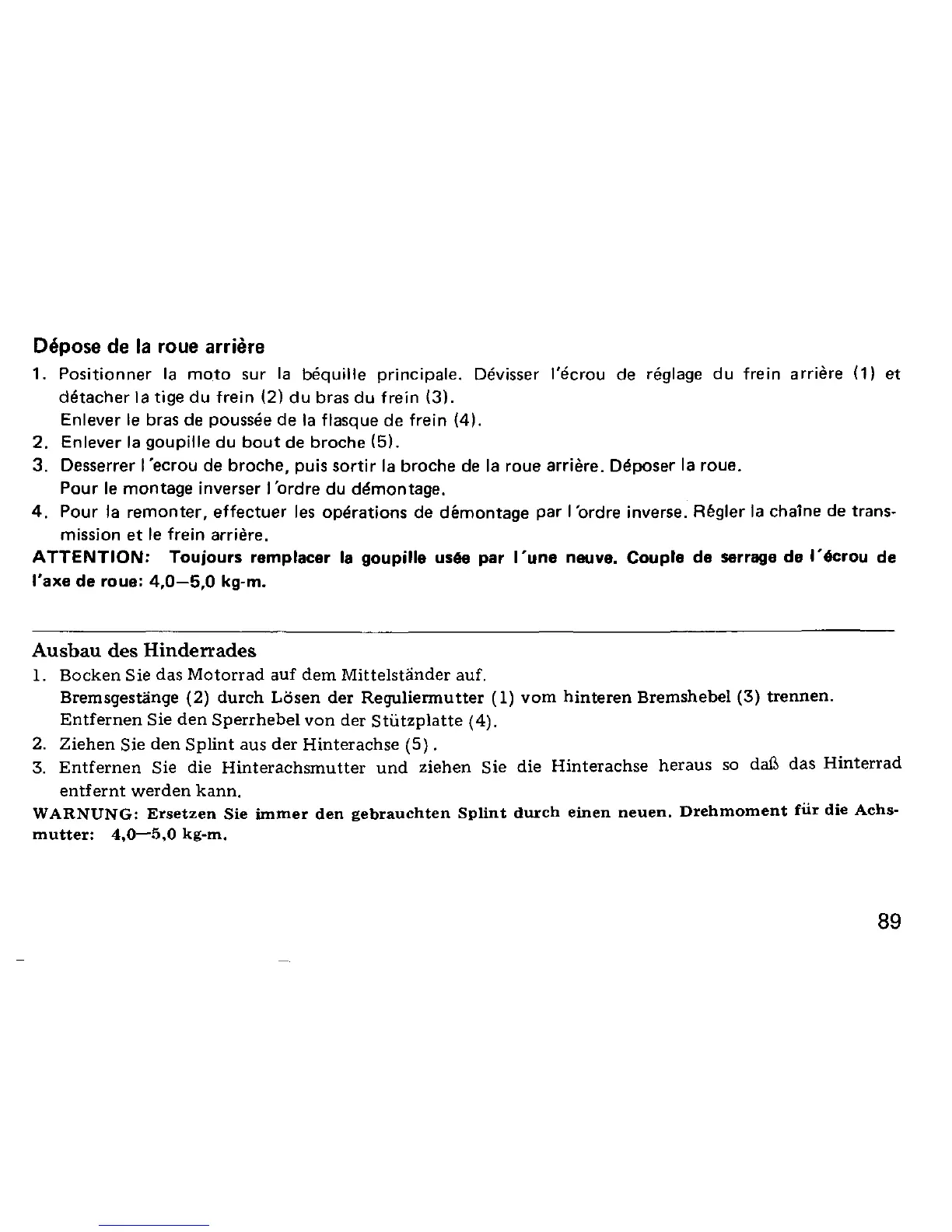

Depose de
la
roue arriere
1.
Positionner
la
mota
sur
la
bequille principale. Devisser I'ecrou
de
reglage
du
frein arriere
(1)
et
detacher
la tige
du
frein (2)
du
bras
du
frein (3).
Enlever
Ie
bras
de
poussee
de
la
flasque
de
frein (4).
2.
Enlever la goupille
du
bout
de
broche
(5).
3.
Desserrer
I'ecrou
de
broche,
puis
sortir
la
broche
de
la
roue arriere. Deposer la roue.
Pour
Ie
montage
inverser I'ordre du
demontage.
4.
Pour
la
remonter,
effectuer
les
operations
de
demontage
par
I'ordre inverse. Regier la chaine
de
trans-
mission
et
Ie
frein arriere.
ATTENTION:
Toujours
remplacer
la
goupille usee
par
I'une
neuve.
Couple
de
serrage
de
1'6crou
de
I'axe
de
roue:
4,0-5,0
kg-m.
Ausbau
des
Hinderrades
1.
Bocken
Sie
das
Motorrad
auf
dem
Mittelstiinder auf.
Bremsgestiinge (2)
durch
Losen
der
Reguliermutter
(1)
vom
hinteren
Bremshebel (3)
trennen.
Entfernen
Sie
den
Sperrhebel
von
der
Stiitzplatte
(4).
2.
Ziehen
Sie
den
Splint
aus
der
Hinterachse
(5).
3.
Entfernen
Sie die
Hinterachsmutter
und
ziehen
Sie die
Hinterachse
heraus
so
da£
das
Hinterrad
entfernt
werden
kann.
WARNUNG:
Ersetzen
Sie
immer
den
gebrauchten
Splint
durch
einen
neuen.
Drehmoment
fiir
die
Achs-
mutter:
4,0-5,0
kg-m.
89
