Löschmittel-Ansteuereinrichtung 8010 - Serie 2
30 FB 798352 / 11.07
7.2 Gruppenkarte
Die Gruppenkarte ermöglicht den Anschluss von acht Meldergruppen für automatische Brandmelder
Serie 9000 und/oder 9100 sowie Handmeldern mit einer fest zugeordneten Steuerfunktion.
Die Einstellung der Meldergruppen-Betriebsart (Standard oder EDM) erfolgt über die zugehörigen Steckbrücken
(J1 bis J8). Der Mischbetrieb von automatischen Brandmeldern der Serien 9000 und 9100 auf einer
Meldergruppe ist nicht zulässig.
N
PE
L1
F1
T4A
X1
X2
Netzspannung
X3
HAND
ALARM
+ - + - + - + - + -
NOTSTOP
STÖRUNG
LÖSCH-
ANLAGE 1
BLOCKIER-
UNG
ERDSCHLUSS-
KENNUNG
F2
T1A
TRAFO PRIMÄR
+ -
MELDERGR. 8
Std.
EDM
+ -
MELDERGR. 7
Std.
EDM
+ -
MELDERGR. 6
Std.
EDM
+ -
MELDERGR. 5
Std.
EDM
+ -
MELDERGR. 4
Std.
EDM
+ -
MELDERGR. 3
Std.
EDM
+ -
MELDERGR. 2
Std.
EDM
+ -
MELDERGR. 1
Std.
EDM
NACH-
FLUTUNG
Gruppenkarte
zur Netzteil- und Relaiskarte
Steckplatz Prozessorkarte
Trafo sekund.
X16
J9
X4
X5
MG 14
+ -
SUMMER
AUS
MG 15
+ -
RUECK-
SETZEN

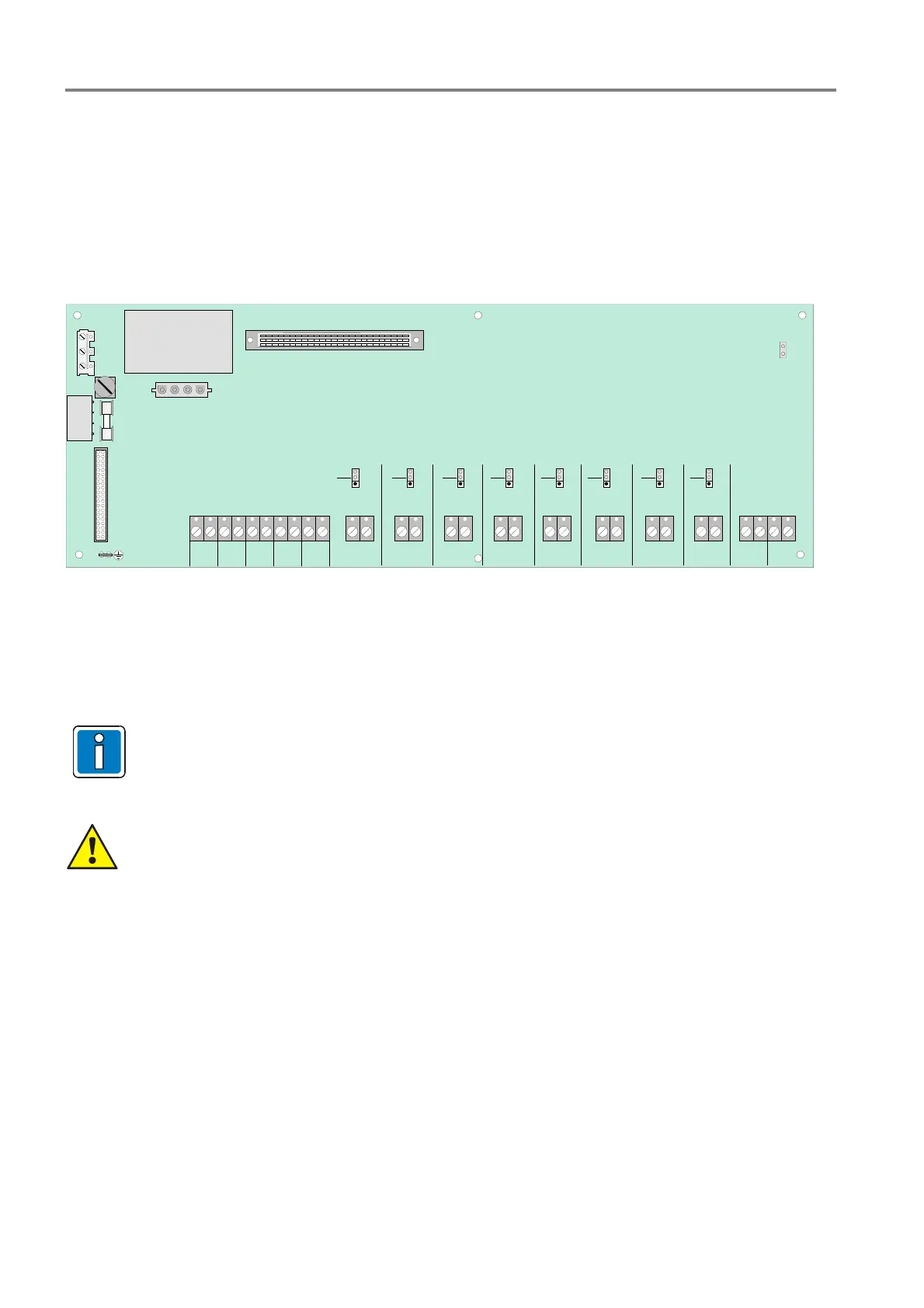

Abb. 24: Gruppenkarte / Lage der Baugruppen
Für Handfeuermelder und Eingänge zum Anschluss von Störungsmeldekontakten stehen fünf technische
Gruppen zur Verfügung.
Der Mischbetrieb von automatischen Brandmeldern und/oder Technischen Alarmbausteinen auf
einer gemeinsamen Meldergruppe ist nicht zulässig.
Beachten Sie beim Anschluss der Netzspannung und der Schutzerde die Hinweise im Kapitel
"Netzanschluss und Erdung"
