Löschmittel-Ansteuereinrichtung 8010 - Serie 2
FB 798352 / 11.07 47
7.5 Steuerungsanzeige und Alarmzähler (Art.-Nr. 788016)
Die optionale Steuerungsanzeige wird in die Fronttür der Löschmittel-Ansteuereinrichtung eingebaut und über
Flachkabel mit der CPU-Karte und dem Bedienteil verbunden. Die Baugruppe wird automatisch ab der
Systemsoftware V3.01 in Verbindung mit der Meldergruppenkarte (Art.-Nr. 771789) erkannt. Eine weitere
Konfiguration ist nicht erforderlich.
Alarmzähler
Relais (AE) 1
2
0 0 0 5
3
4
5
6
7
8
9
10
11
12
13
Prozessorkarte
(stehend)
Gruppen-
karte
Anzeige-und
Bedienfeld
Steuer-
gruppen-
anzeige

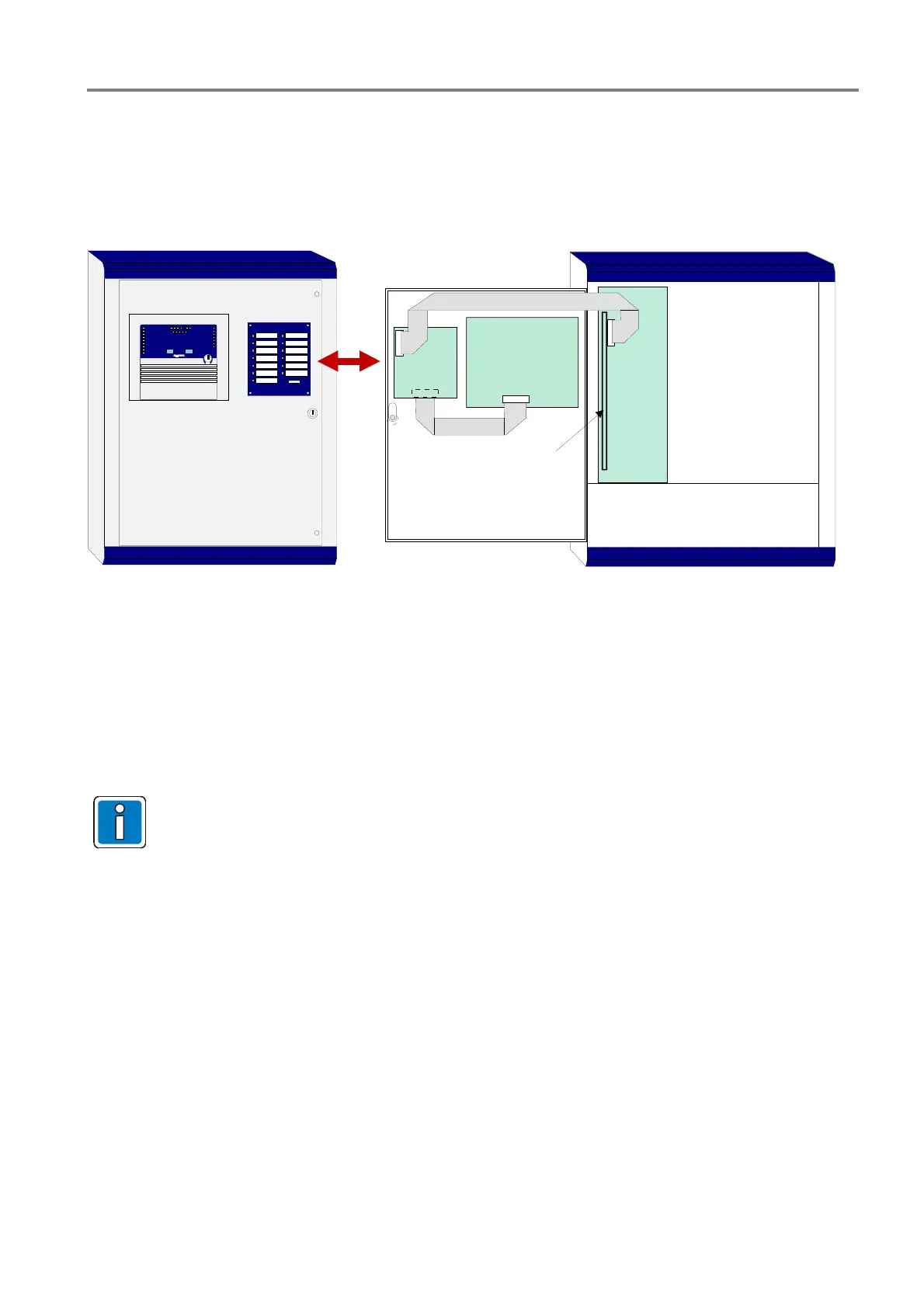

Abb. 35: Einbau der optionalen Anzeige für Steuergruppen
Die 13 Leuchtdioden zeigen die Auslösung des zugeordneten Ausganges an. Für jeden der 13 Relaisausgänge
ist eine eigene Anzeige vorhanden. Die gewünschte Bezeichnung der Ausgänge kann auf dem
Beschriftungsfeld eingetragen werden.
Der mechanische Alarmzähler zeigt die Gesamtzahl der bisher erkannten Feuermeldungen und wird mit jedem
neuen Feueralarm automatisch erhöht.
Der Betrieb dieser Baugruppe ohne Bedienteil ist nicht möglich.
Flachkabel wie in der Abbildung dargestellt aufstecken!
Falsche Kontaktierung führt zu Fehlfunktionen der Löschmittel-Ansteuereinrichtung.
