Honeywell Esser 8010 - Zustandsanzeige der Ausgänge

Löschmittel-Ansteuereinrichtung 8010 - Serie 2
FB 798352 / 11.07 7
Technische Gruppe 9 bis 13 (gelbe LED)
aus
Î
Normalbetrieb, technische Gruppe ist meldebereit
leuchtet gelb
Î
1) Auslösung der technischen Gruppe 9 bis 13
2) Abschaltung, die technische Gruppe wurde abgeschaltet, zusätzlich leuchtet die
gelbe LED >Abschaltung<
blinkt gelb
Î
Störung
blitzt gelb
Î
Eingabekontrolle, die Gruppennummer wurde über die Bedienfeldtastatur eingegeben
2.1.2 Zustandsanzeige der Ausgänge
Zustandsanzeige der Ausgänge ist
eingeschaltet
Meldergruppe
Feuer/Abschaltung/Störung
12345678
9 10111213
Betrieb
Löschanlage aktiviert
Notstop
Abschaltung
Testbetrieb
Nachflutung
Ausgänge
Alarm
Löschanlage ausgelöst

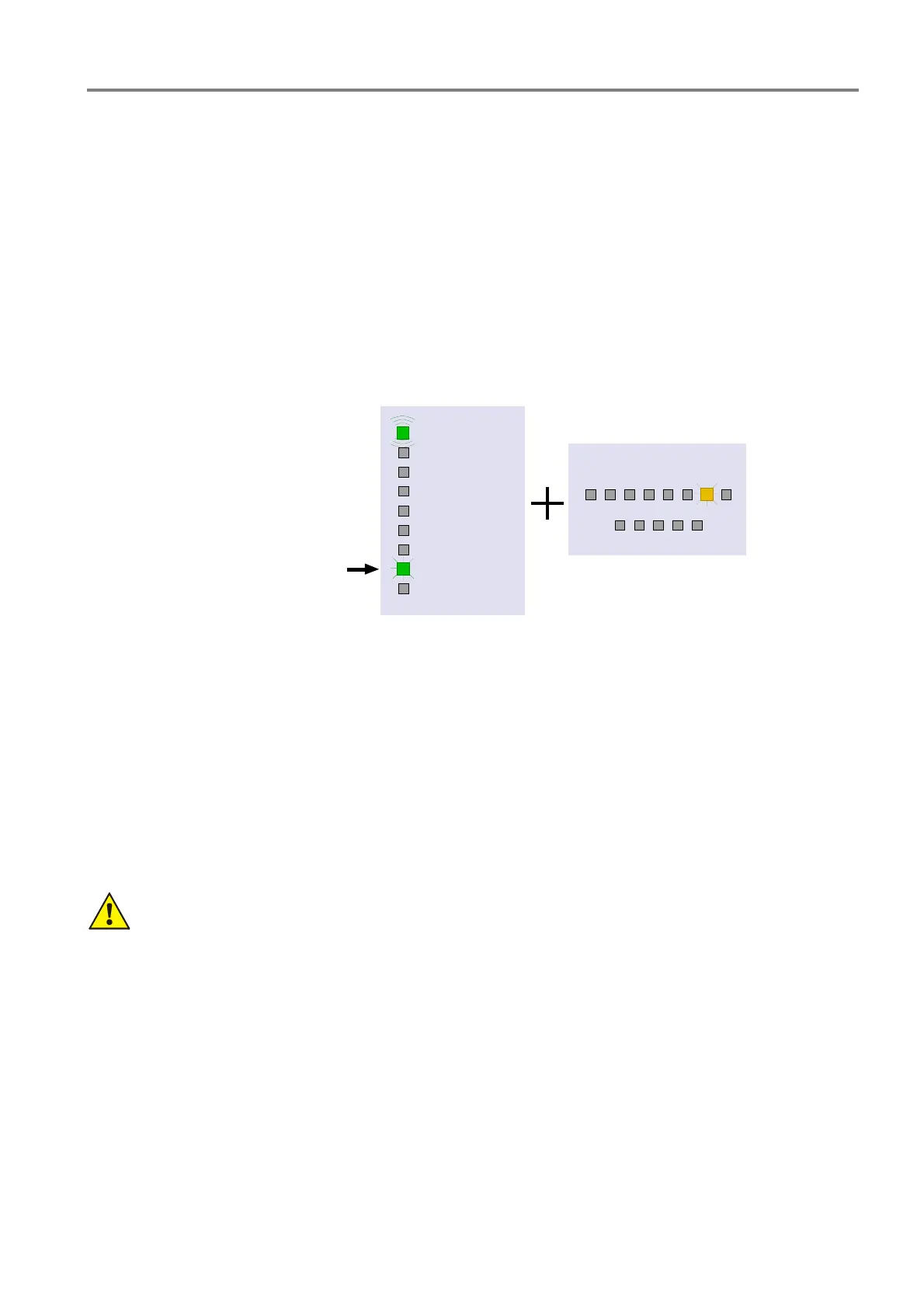

Abb. 3: Ausgänge
Ausgänge 1 bis 13 (gelbe LED)
aus
Î
Normalbetrieb, der Ausgang ist in Ruhelage
blinkt
Î
Ausgang ist gestört
leuchtet
Î
Ausgang ist abgeschaltet
blitzt
Î
Eingabekontrolle, die Ausgangsnummer wurde über die Bedienfeldtastatur eingegeben
Abgeschaltete oder gestörte Gruppen und Ausgänge melden im Ereignisfall keinen Alarm!
