INSTALLAZIONE DEL CABLAGGIO
Collegamenti di alimentazione, allarme e controllo

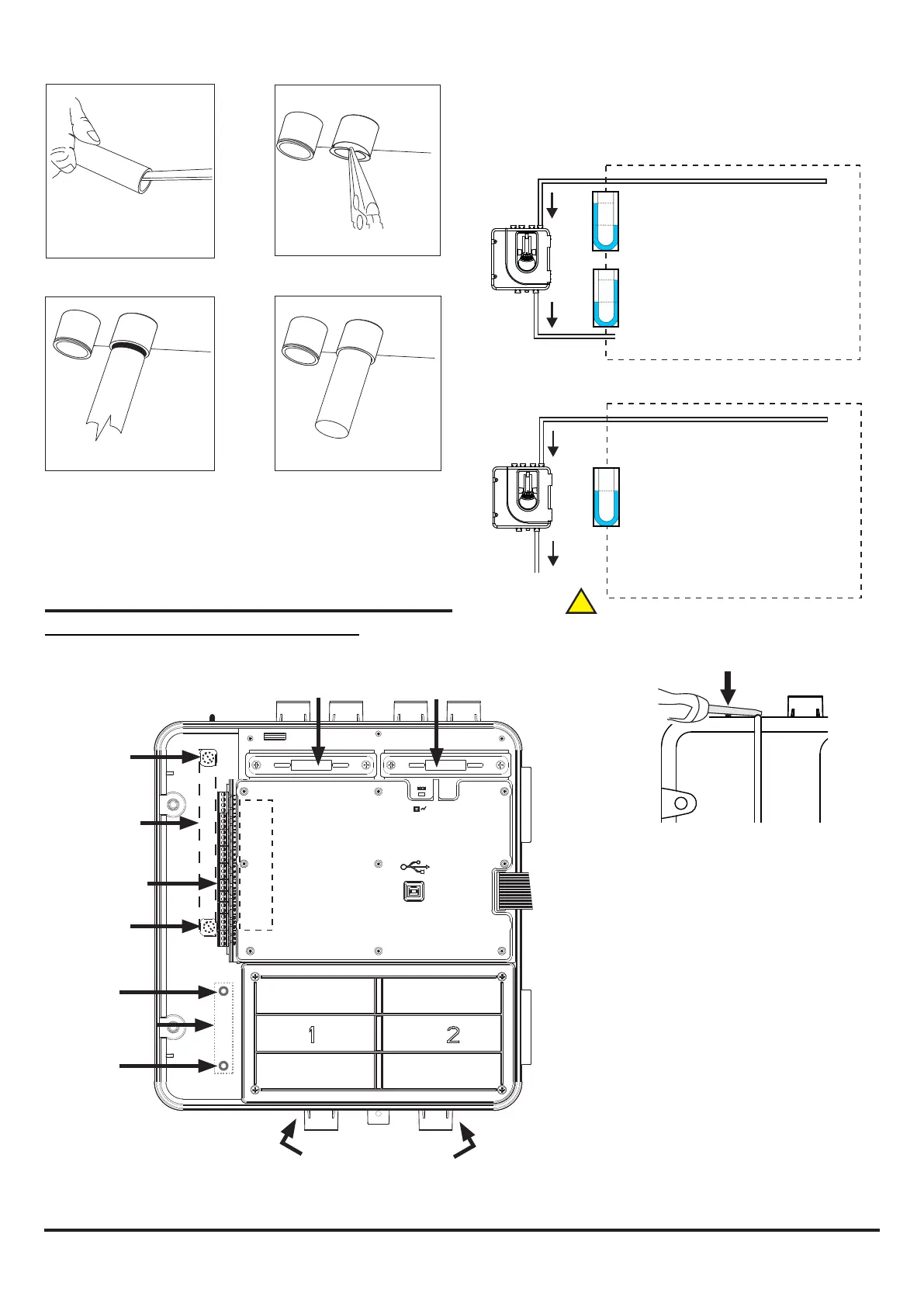

Figura 9: interno del rivelatore
FILTRO CANALE 2
COLLEGAMENTI
DI
ALIMENTAZIONE
E ALLARME
FILTRO CANALE 1
PORTA USB
COPERCHIO DEI SENSORI
POSIZIONE DEL
MAGNETE DI PROVA
MONTAGGIO
MODULO
Tubo di scarico
AREA DI CAMPIONAMENTO
AREA DI CAMPIONAMENTO
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
5
6
MONTAGGIO
DELLA BARRA DI
TERRA
MONTAGGIO
DELLA BARRA
DI TERRA
BARRA DI
TERRA F-LT-EB
(OPZIONALE)
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
3 4
Nota 1: L'intero cablaggio deve rispettare i
requisiti e le norme locali.
Nota 2: Il cablaggio del circuito deve rispettare
le raccomandazioni del fabbricante del pannello
Ogni volta che FAAST LT viene installato al di fuori della zona a rischio,
il ritorno dell'aria di scarico nella zona protetta può ridurre i guasti di
usso dovuti alla differenza di pressione.
!
POSIZIONARE
L'ETICHETTA DI
CABLAGGIO QUI
Se la porta FAAST LT viene chiusa per un
lungo periodo (soprattutto ad alte temperature),
può essere necessario utilizzare un cacciavite
a lama piatta tra le due linguette nella parte
superiore dell'unità per mantenere aperta la
porta (come mostrato sopra).
MONTAGGIO
MODULO
KIT MONTAGGIO
MODULO F-LT-PMB
(OPZIONALE)*
*Se necessario, è possibile installare
un modulo di ingresso/uscita nell’unità
FAAST LT. Sarà necessario il kit opzionale
di montaggio modulo (F-LT-PMB).
