Honeywell NOTIFIER NFXI-ASD11 User Manual

N200-102-00 6 I56-3947-202
IMPOSTAZIONE DEGLI INDIRIZZI

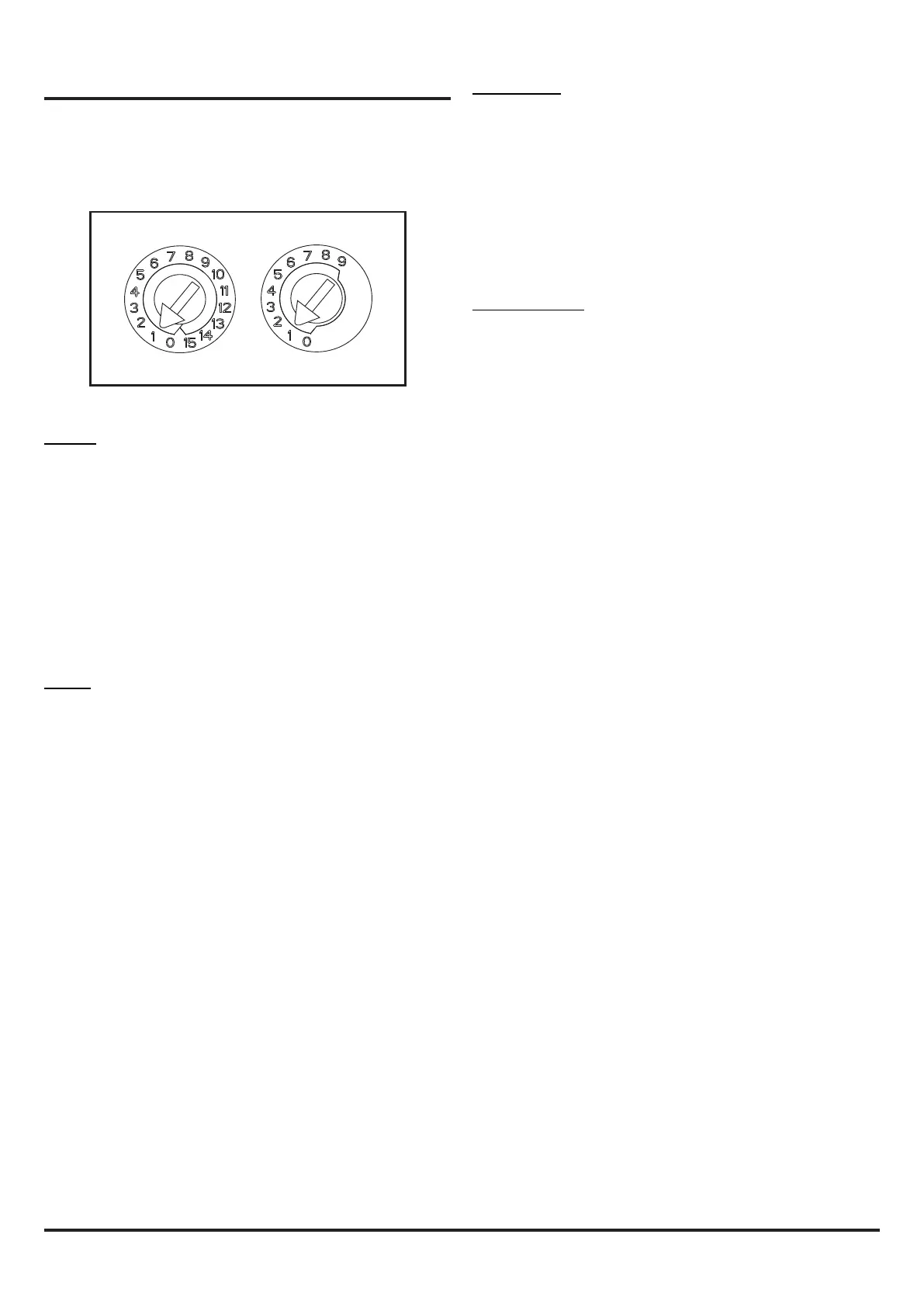

Figura 10: selettori di indirizzo
X 10 X 1
Ogni canale di aspirazione utilizza comunicazioni sul loop per
segnalare informazioni sullo stato al CIE (pannello antincendio). Per
impostazione predenita in fabbrica l'unità segnala informazioni sui
sensori e sugli allarmi all'indirizzo del sensore associato e avvisi e
guasti generici all'indirizzo di un modulo diverso.
Sensore
L'indirizzo del sensore viene impostato su selettori rotanti a decadi
posti sulla parte posteriore dei dispositivi di rilevamento del fumo. I
sensori di fumo si trovano sotto il coperchio sensori all'interno dell'unità
(vedere Figura 9). Nella sezione Sensori di fumo Manutenzione,
più avanti nel manuale, viene descritto come rimuovere i sensori.
Per impostazione predenita, al canale 1 è assegnato l'Indirizzo 1;
nelle unità a 2 canali (o quando sono montati due sensori) il secondo
dispositivo è impostato su Indirizzo 2.
Si può usare qualsiasi indirizzo del sensore tranne 0, nché si rispettino
le regole del pannello sul Co-operative Multi-Sensing* (vedere sotto)
tra i sensori di fumo VIEW™.
Nota: i sensori comunicano con il pannello antincendio attraverso il
circuito se l'alimentatore 24 VDC è attiva oppure no.
Modulo
L'indirizzo del modulo viene impostato mediante selettori rotanti
posizionati dietro lo sportello dell'unità. Servirsi di un cacciavite per
far ruotare le rotelle no all'indirizzo desiderato. L'indirizzo selezionato
si riferisce al canale 1; su unità a 2 canali il dispositivo assegna
automaticamente l'indirizzo del modulo successivo (+1) al canale 2.
Pertanto, l'indirizzo 159 non è valido per il canale 1. Nota: per i pannelli
di controllo che utilizzano solo 99 indirizzi, 99 non è valido per il canale
1.)
Nota: l'indirizzo dell'unità risponderà solo a un polling del pannello
quando in modalità Normale con l'alimentazione 24 VDC attiva.
* Co-Operative Multi-Sensing
In base al pannello usato, le regole per denire il Co-operative Multi-
Sensing tra i sensori di fumo VIEW™ differiscono. Questa modalità
consente una sensibilità persino superiore, ma si può usare soltanto
per i sensori in un singolo NFXI-ASD12.
Impostazione di questa modalità per i pannelli NF300, NF3000,
NF500, NF5000 ed ID3000
Il Co-operative Multi-Sensing viene attivato automaticamente se
i sensori VIEW™ su un circuito sono posti in indirizzi di sensore
adiacenti e se sono anche situati nella stessa zona. Inoltre, se si
usano celle, anche i numeri delle celle per i sensori cooperativi devono
essere uguali.
Impostazione di questa modalità per i pannelli NF50-A, NF50,
NF50-S, ID60 e Pearl
Il Co-operative Multi-Sensing viene attivato automaticamente se i
sensori VIEW™ su un circuito sono posti nello stesso gruppo AWACS.
L’impostazione di un gruppo AWACS a 0 disattiva il Co-operative Multi-
sensing per quel sensore.
ACCENSIONE
Utilizzo delle impostazioni predenite
1. Collegare un'alimentazione a 24 VCC idonea (in conformità dello
standard europeo EN 54-4) ai terminali 1 e 2 sulla morsettiera T1
(vedere Tabella 2)
2. Vericare la tensione sul connettore. Assicurarsi che sia compresa
nell'intervallo di tensione richiesto.
3. Se la tensione rientra nelle speciche richieste, collegare il
connettore di alimentazione all'unità.
4. Chiudere e serrare lo sportello frontale; vericare che la ventola si
avvii e che l'aria fuoriesca dalla porta di scarico. L'unità impiega da
1 a 3 minuti per inizializzarsi e attivare la modalità normale.
RESET ESTERNO
L'impostazione predenita per l'input congurabile esterno è Reset
dispositivo (morsettiera T8). Un cortocircuito tra questi morsetti fa sì
che l'unità FAAST LT esegua un reset.
