Câblage (suite)
Mettre le TrueDRY DR65 sous tension. Mettre la commande d’humidité à un pourcentage d’HR faible pour lancer
l’appel de déshumidification. Confirmer que le compresseur et le ventilateur du TrueDRY DR65 sont en marche.
La soufflante de l’appareil de chauffage tourne aussi pour faire circuler l’air. Ceci prend environ deux minutes.
Veiller à tourner la commande sur le pourcentage d’HR désiré ou sur Arrêt une fois la vérification effectuée. Le
fait de mettre la commande d’humidité sur Arrêt désactive le TrueDRY DR65.
Vérication
PLAQUE
DE RELAIS
D’APPAREIL
DE CHAUFFAGE
ÀVENTILATEUR
MODULE D’INTERFACE D’ÉQUIPMENT (EIM)
G
C
CONV.HP
1
2
3
C
R
RC
RH
W1
W2
W3
Y
Y2
G
O/B
AUX
AUX2
Y
Y2
G
H1
U
M2
D1
H
M2
V1
N
T2
RELAIS CHAUFFAGE 1
RELAIS CHAUFFAGE 2
RELAIS CHAUFFAGE 3
RELAIS REFROIDISSEMENT 1
RELAIS REFROIDISSEMENT 2
RELAIS VENTILATEUR
VISIONPRO IAQ
D-1
R-2
C-3
TrueDRY
OU
Gt
+
+
Rf
Gf
EARD8TZ
DHUM
+
+
R
C
FLOAT
FAN
(VENT.)
Afin d’éviter tout dommage au transformateur de commande de 24 volts, le modèle DR65A2000 est doté d’un
coupe-circuit réenclenchable. Avant de réenclencher le coupe-circuit, vérifiez les fils électriques et, en cas de
court circuit, faites les réparations nécessaires. Si vous réenclenchez le coupe-circuit sans avoir effectué les
réparations nécessaires, vous risquez d’endommager le transformateur. Consultez le schéma de principe qui
figure dans le présent manuel ou à l’intérieur du panneau d’accès du modèle DR65A2000 avant de procéder à
des raccordements. Le bouton de réenclenchement du coupe-circuit se trouve à l’arrière de l’unité.
Coupe-circuit
Système de déshumidication TrueDRY™ DR65 69-2089EFS—14
26

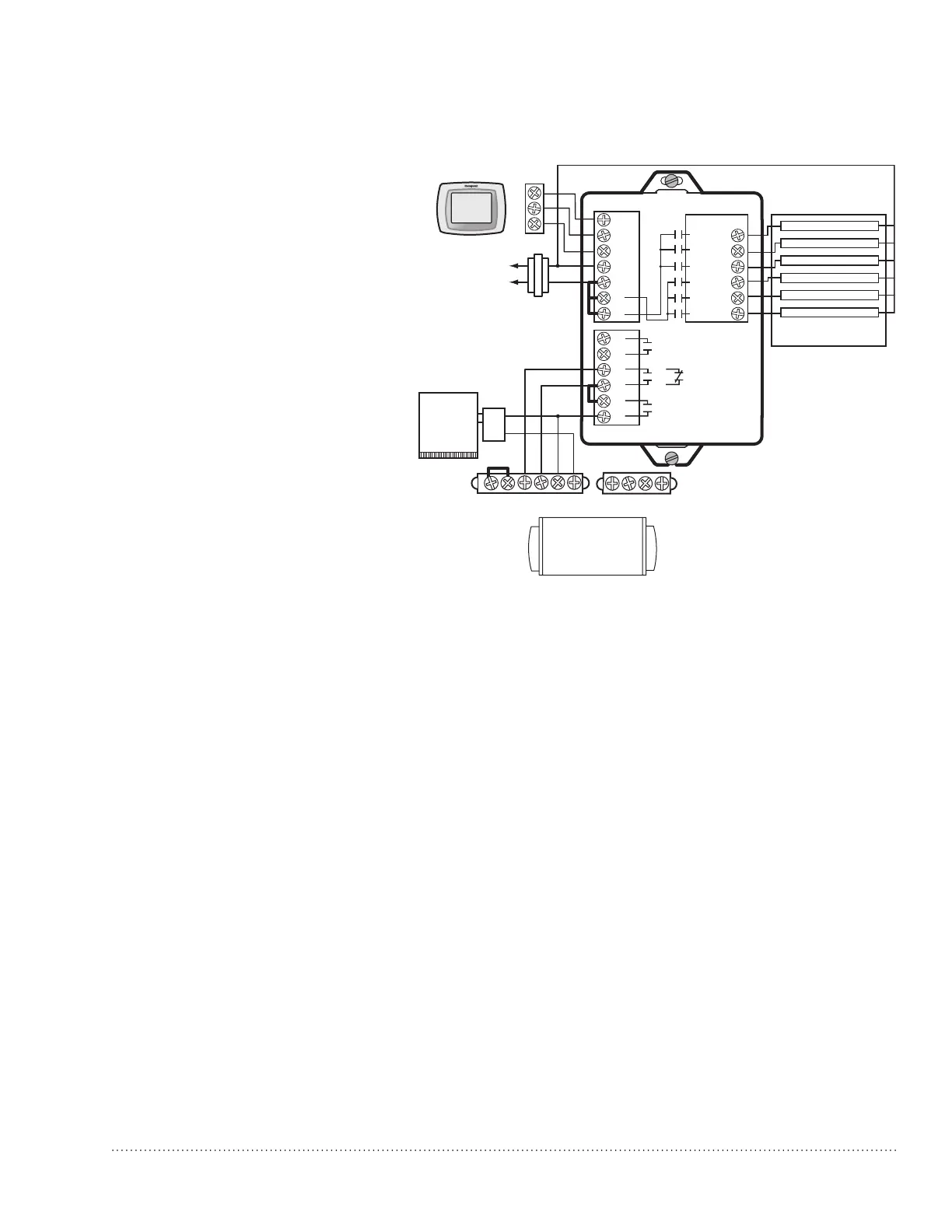

Respecter le schéma si le TrueDRY
DR65 est utilisé avec un Prestige IAQ ou
VisionPro IAQ.
