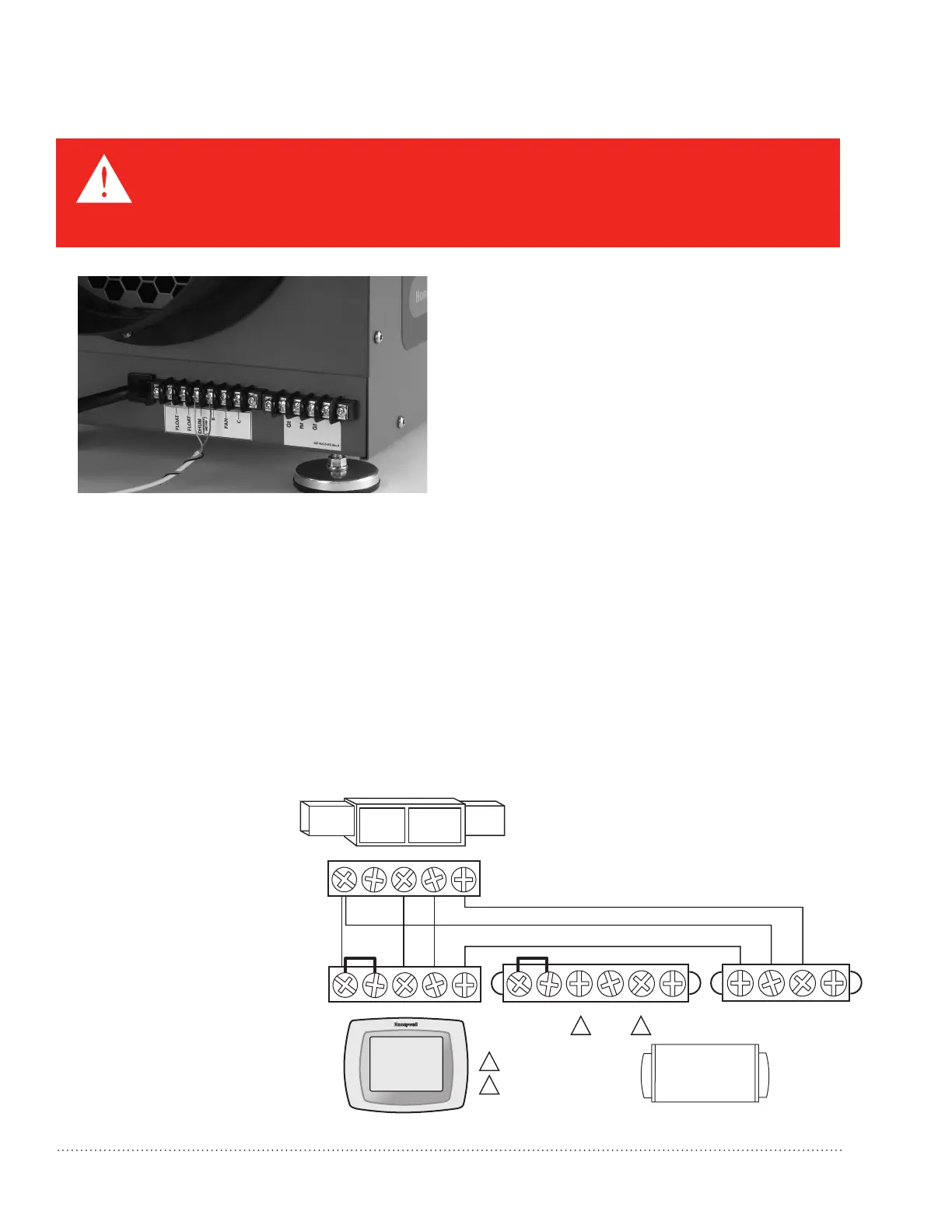

Descripción de las terminales
* NOTA: Los tornillos externos de cada bloque
terminal aseguran el bloque al chasis. No se
utilizan para el cableado.
Los seis terminales del bloque terminal izquierdo son:
FLOAT (2): Sensor de agua externo de bajo voltaje o
interruptor del flotador
DHUM: (deshumidificador) Funcionamiento
del compresor y del ventilador para la
deshumidificación
R: Salida del DR65 24V
FAN: (ventilador) Activación del ventilador
únicamente para ventilación
C: Salida del DR65 24V
Los dispositivos externos de 24V pueden alimentarse en
los terminales R y C (20VA máx.)
El bloque de terminal derecho de la figura
anterior se utiliza sólo para interbloquear un
TrueDry DR65 con un ventilador de equipo. Los
tres terminales son:
Gt: Funcionamiento del ventilador
desde el termostato
Rf: 24V desde el ventilador del equipo
Gf: Funcionamiento del ventilador
desde el ventilador del equipo
Cableado
Conecte el TrueDRY
DR65 según el
diagrama que se
aplique al funciona-
miento que usted
desee.
TrueDRY
HVAC (EQUIPO DE CALEFACCIÓN, VENTILACIÓN Y AIRE ACONDICIONADO)
TERMOSTATO
GYWRRc
GYWR C
MS33153
Gt
+
+
Rf
Gf
DHUM
+
+
R
FAN
C
FLOAT FLOAT
1
1
2
2
DHUM = DESHUMIDIFICADOR.
FAN = VENTILADOR.
Siga este diagrama para el
funcionamiento entubado con el
deshumidistato integrado.
Dos bloques terminales de cableado están ubicados en el extremo de salida de la unidad True DRY.
Sistema de deshumidicación TrueDRY™ DR65 69-2089EFS—14 39
PRECAUCIÓN: Peligro de bajo voltaje.
Puede dañar el equipo.
Desconecte el equipo de calefacción, ventilación y aire acondicionado (HVAC) antes de comenzar
la instalación.
