MOUNTING
STEP FOUR:
Mounting

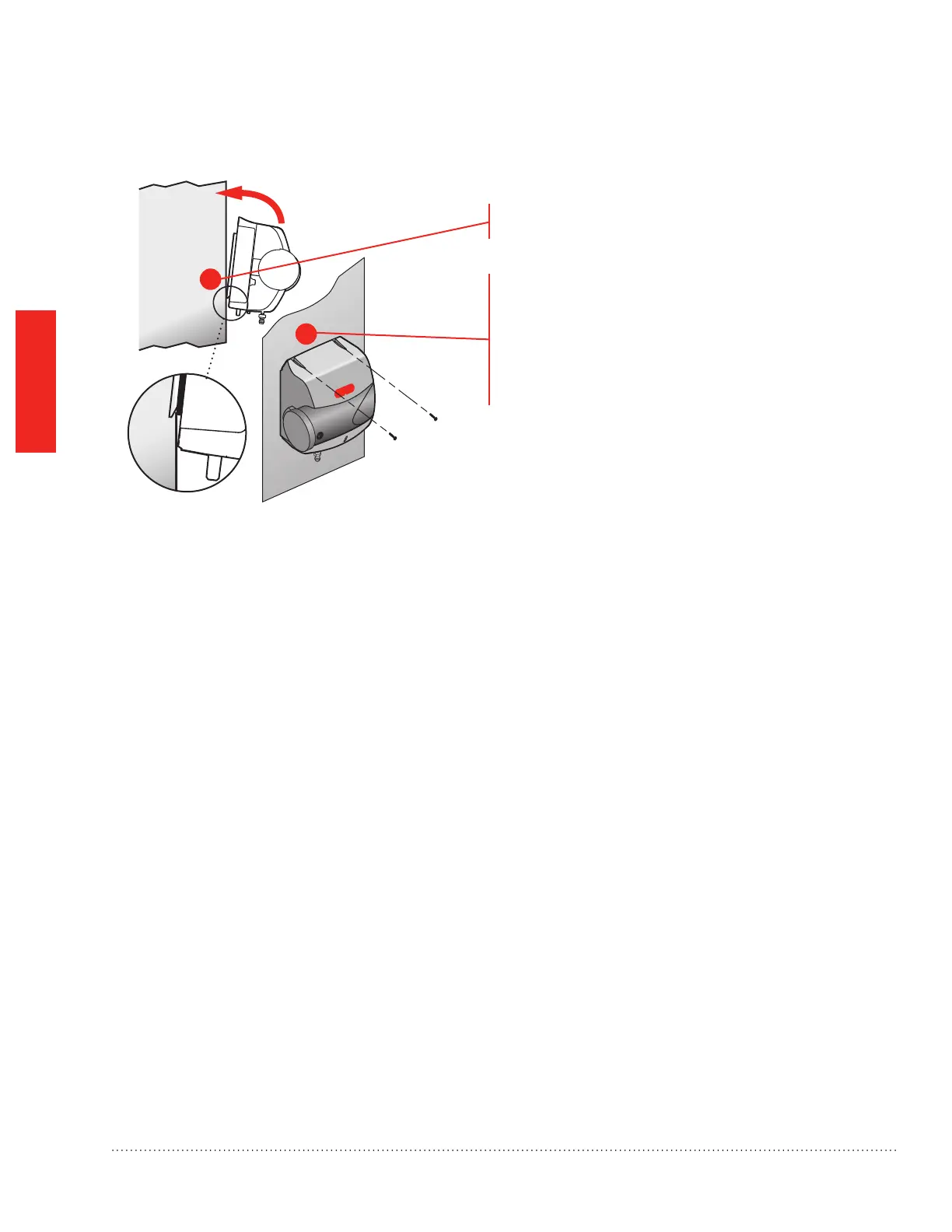

Secure the support hooks on Bypass models to the
bottom lip of the hole.
Push the top of the humidier back against the duct.
V
erify the humidier is level and fasten the humidier
to the duct using two self-drilling sheet metal screws
provided.
MCR29870
2
1
Bypass Model Installation
Humidier 33-00067EF—01
8
9
11
Table of Contents
English
3
Default Chapter
3
Table of Contents
3
Safety Definitions and Precautions
4
What to Expect from Your Humidifier
5
Important Installation Requirements
6
Choosing a Mounting Method
7
STEP ONE: Select the Mounting Location
8
STEP TWO: Install Mounting Template to the Duct
8
Bypass Model Installation
9
STEP THREE: Configure Humidifier Bypass
9
STEP FOUR: Installation
11
STEP FIVE: Bypass Duct Installation
11
Water Supply and Drain Connections
12
STEP ONE: Connect the Water Supply
12
STEP TWO: Tap into a Water Line
12
STEP THREE: Connect to the Water Drain
13
Before Wiring Humidifier
14
STEP ONE: Remove the Humidifier Cover
14
STEP TWO: Install the Transformer
14
Installing the Humidistat
15
Duct Installation (H8908)
15
Remote Installation (H8908)
16
Humidistat Wiring
17
Humidistat Wiring
19
Humidistat Checkout
20
Humidistat Operation
20
Startup and Checkout
21
Routine Maintenance
22
Troubleshooting
23
A: Specifications
24
C: Parts List
26
STEP THREE: Wiring Humidifier
14
Français
31
Default Chapter
32
Définitions Et Précautions Relatives À la Sécurité
32
Qu'attendre de Votre Humidificateur
33
Exigences D'installation Importantes
34
Choix D'une Méthode de Montage
35
ÉTAPE 1: Choix D'un Emplacement de Montage
36
ÉTAPE 2 : Installation du Gabarit de Montage Sur la Gaine
36
Installation du Modèle À Dérivation
37
ÉTAPE 3 : Configuration de la Dérivation de L'humidificateur
37
ÉTAPE 4 : Montage
38
ÉTAPE 5 : Installation de la Gaine de Dérivation
39
Raccords D'arrivée Et de Vidange D'eau
40
ÉTAPE 1 : Connexion de L'arrivée D'eau
40
ÉTAPE 2 : Raccord Dans Une Canalisation D'eau
40
ÉTAPE 3 : Raccord À la Vidange D'eau
41
ÉTAPE 1 : Retrait du Couvercle
42
Avant de Raccorder L'humidificateur
42
De L'humidificateur
42
ÉTAPE 3 : Câblage de L'humidificateur
43
Installation du Régulateur de L'humidificateur
43
Installation en Gaine (H8908)
43
Installation À Montage À Distance (H8908)
44
Câblage de L'humidistat
45
Vérification
48
Fonctionnement
48
Démarrage Et Vérification
49
Entretien de Routine
50
Dépannage
51
A: Spécifications
52
C : Liste des Pièces
54
