MONTAGE

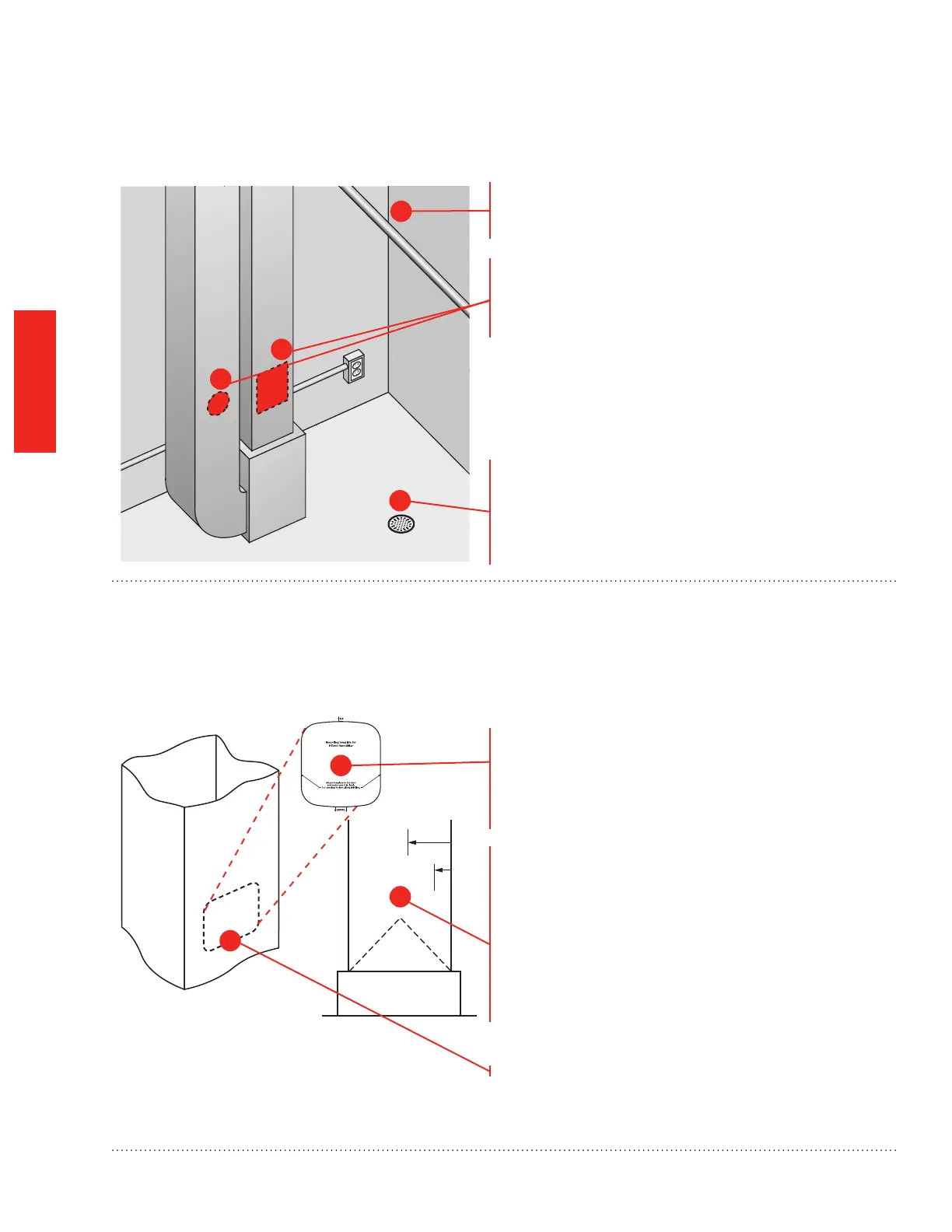

ÉTAPE 1 : Choix d’un emplacement de montage
Choisissez un emplacement qui permet l’accès à un
tuyau d’arrivée d’eau. De l’eau chaude ou froide peut
être utilisée.
Choisissez une surface verticale ou horizontale
sur la tuyauterie de l’équipement de CVCA, avec
des dégagements adéquats, qui peut accueillir
l’humidicateur.
Assurez-vous de choisir un emplacement près
d’une évacuation. Consultez les codes de plomberie
locaux pour une vidange adéquate. Si aucun drain
de plancher principal n’est disponible, consultez
l’Annexe B : Notions avancées de vidange.
ÉTAPE 2 : Installation du gabarit de montage sur la gaine
Placez le gabarit sur la gaine.
• Assurez-vous que le gabarit est de niveau et dans
la position désirée sur la gaine. Retirez le dos
adhésif et collez le gabarit en appuyant fermement
dessus à l’emplacement de montage désiré.
Assurez un dégagement adéquat du serpentin de
climatisation dans la gaine.
REMARQUE : Le modèle à dérivation s’étend de
1/2 po dans la gaine. Assurez un dégagement
adéquat dans la gaine.
• Pour des performances optimales, maintenez au
moins 61 cm (24 po) d’espace d’air vide en aval
dans la gaine.
Coupez la tôle en suivant les contours du gabarit.
1
A-COIL
1-3/4
(44)
1/2
(13)
VENTILATEUR
DÉRIVATION
3
2
2
3
2
1
6
Humidicateur 33-00067EF—01
