CÂBLAGE
Tout le câblage doit être conforme aux codes et aux règlements locaux. Effectuez les raccordements en suivant la notice
technique de l’humidificateur, du déshumidificateur ou du ventilateur si elle existe. Autrement, voir les schémas de câblage
typiques sur les deux pages suivantes.
IMPORTANT
Pour certains modèles de commandes de ventilateur qui ont des connections pour un humidificateur, le relais
ampéremétrique, interrupteur à ailette ou un pressostat d’air n’est pas nécessaire. Si vous n’utilisez pas de relais
ampéremétrique, interrupteur à ailette ou pressostat d’air, l’humidificateur doit être mis sous tension en même temps que le
ventilateur.
Dans les applications avec ventilateur à plusieurs vitesses, ne pas raccorder le côté haute tension du transformateur à la
même source d’alimentation que celle du ventilateur de l’appareil de chauffage. Il pourrait en résulter un grillage prématuré
du transformateur. Avec les humidificateurs HE365 avec ventilateur, ne raccorder que les deux fils jaunes au régulateur. Les
deux fils rouges ne servent que dans le cas de régulateurs d’humidité électroniques.

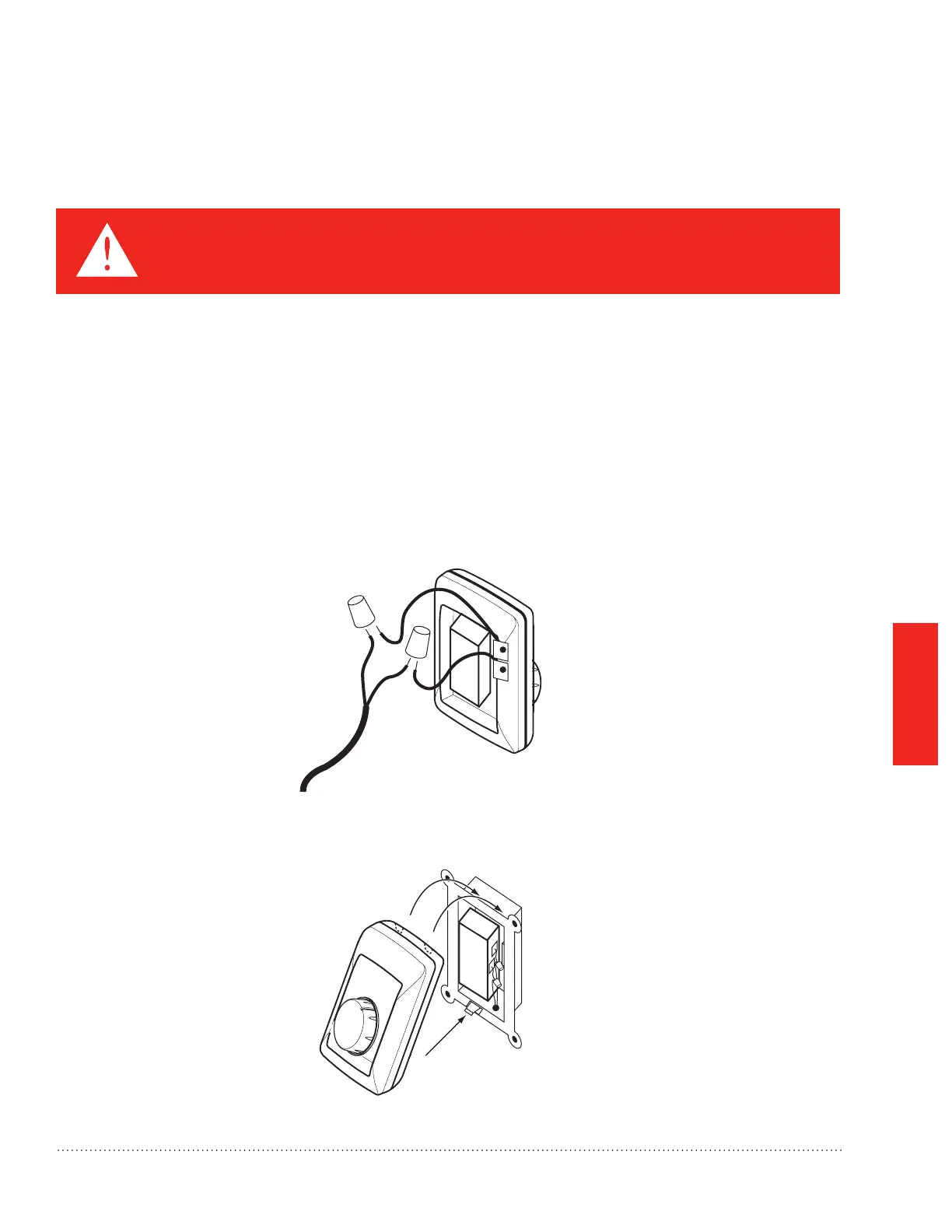

6. Utilisez des connecteurs de fils pour raccorder les fils basse tension aux connecteurs de l’humidistat H8908. Voir les
deux pages suivantes pour des configurations de câblage différentes
Câblage de l’humidistat
M24734A
MISE EN GARDE: Risque de blessure. Peut causer des chocs électriques et des blessures.
Débranchez toute source d’alimentation avant d’installer ou de réparer.
7. Pour monter l’humidistat, accrochez les deux charnières au haut du couvercle arrière aux pattes au haut de la plaque
de montage. Appuyez sur le bas de l’humidistat pour enclencher la charnière du bas. Un clic se fait entendre lorsque
l’humidistat est bien en place.
Humidicateur 33-00067EF—01
15
Installation du régulateur de l’humidicateur
