CÂBLAGE
Quel modèle d’humidicateur ai-je en ma possession?
Le numéro du modèle est situé au bas de
l’humidicateur.

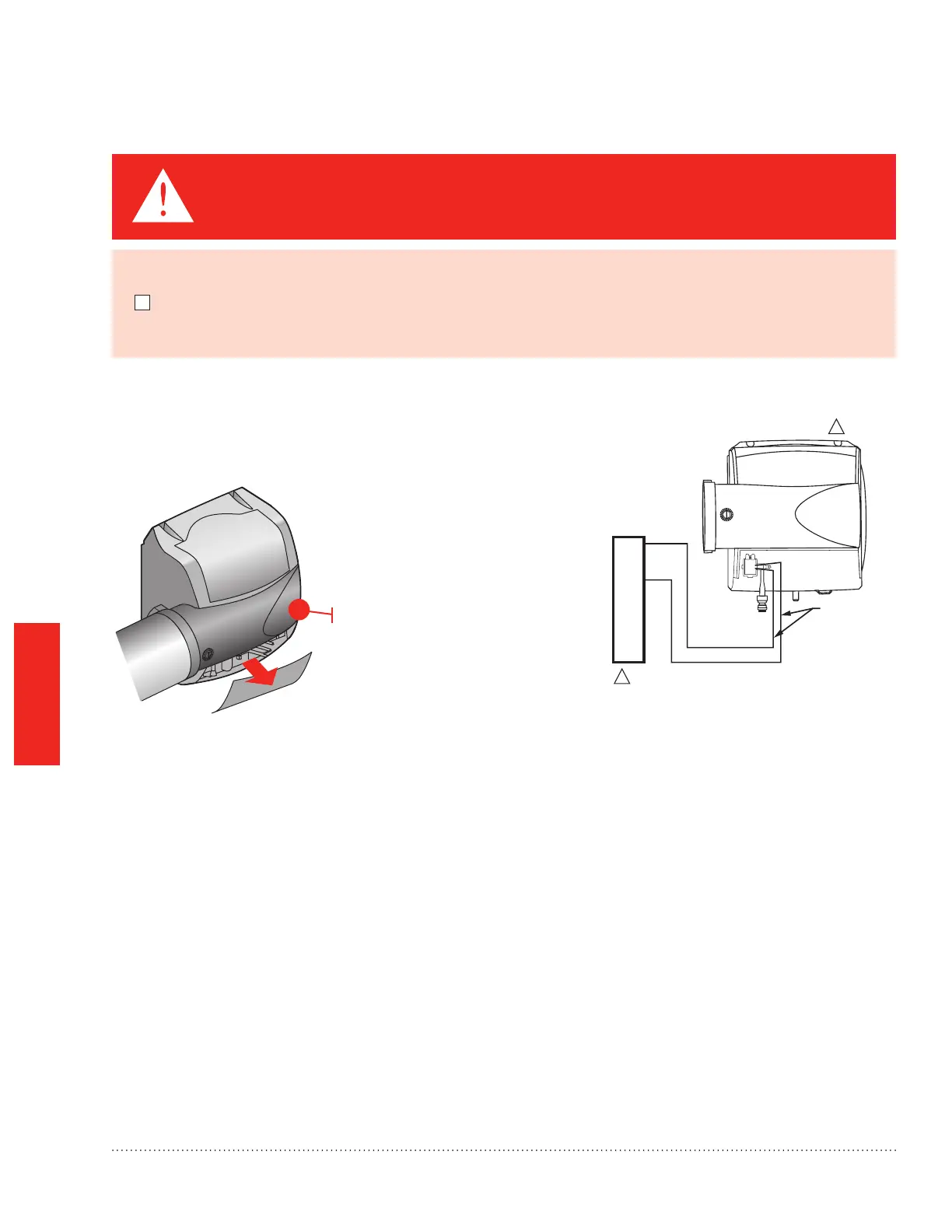

ÉTAPE 1 : Retrait du couvercle de l’humidicateur
Retirez le couvercle inférieur.
MCR2993
Avant de raccorder l’humidicateur
Avant de câbler l’humidicateur :
J’ai compris tous les codes et règlements de câblage en vigueur et je les appliquerai.
MISE EN GARDE : Risque de haute tension.
Assurez-vous que l’humidicateur n’est pas branché avant de commencer le câblage.
1
ÉTAPE 2 : Installation du transformateur (modèles à dérivation)
Installez le transformateur à l’extérieur d’une boîte de jonction en métal mise à la masse en utilisant uniquement
une entrée défonçable de 22 mm (7/8 po). Placez les languettes de montage dans l’entrée défonçable et serrez
fermement la vis de serrage. Les raccords de câblage sur site et la mise à la masse du transformateur et du
boîtier doivent être faits conformément au code électrique national (NEC) et au code électrique canadien (CEC).
Branchez les ls sur le côté 120 V du transformateur.
Pour les modèles HE150 et HE250, le transformateur doit fournir une puissance constante aux bornes d’entrée
de 24 V.
ÉTAPE 3 : Câblage de l’humidicateur
Utilisez le schéma de câblage sur les pages suivantes adapté à votre équipement.
Lorsque le câblage est complet, acheminez les ls sortant de l’humidicateur dans l’attache de câblage au bas
de l’humidicateur.
Câblage du TrueEASE à l’équipement avec
bornes alimentées.
HUMIDIFICATEUR
FIL DE
SORTIE DE
SOLÉNOÏDE (EAU)
COM
HUM
R
G
LE SCHÉMA DE CÂBLAGE SUPPOSE L’UTILISATION D’UN THERMOSTAT
COMMUNIQUANT SPÉCIFIQUE À L’ÉQUIPEMENT POUR CONTRÔLER
’HUMIDIFICATEUR.
1
1
Humidicateur 33-00067EF—01
12
