MONTAGE

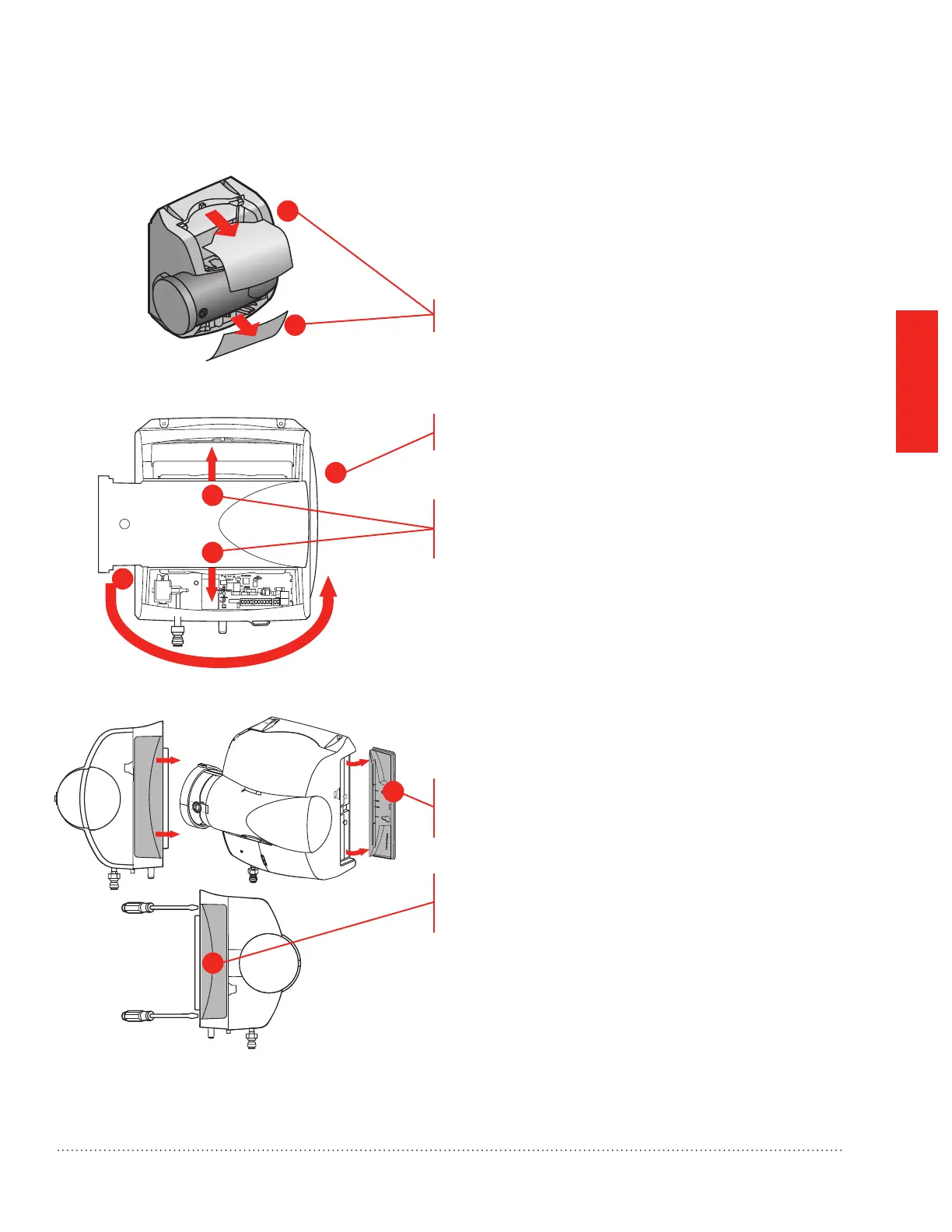

ÉTAPE 3 : Conguration de la dérivation de l’humidicateur
Congurez la prise de la dérivation de l’humidicateur
sur le côté le mieux adapté à l’application.
Si la dérivation doit être de l’autre côté, retirez le
couvercle supérieur et le couvercle inférieur.
Débranchez le l du registre et branchez-le de l’autre
côté (modèles HE150/HE250 uniquement).
Écartez les attaches de la dérivation pour retirer la
dérivation; enclenchez-la de nouveau en position en
situant la prise du côté souhaité.
Assurez-vous que le tampon est accessible. La
poignée du porte-tampon et le panneau latéral de
l’humidicateur peuvent être inversés pour pouvoir
retirer le porte-tampon (côté opposé de l’ouverture de
la gaine de dérivation).
Pour retirer la poignée du porte-tampon, faites-la
glisser vers l’arrière de l’humidicateur puis écartez-la
de l’humidicateur.
Pour retirer le panneau latéral opposé, placez
un tournevis dans les deux fentes à l’arrière de
l’humidicateur et détachez le panneau.
Enclenchez la poignée du porte-tampon et glissez le
panneau latéral en place dans la position désirée.
MCR29875
Installation du modèle à dérivation
MCR29876
1
1
2
2
3
3
MCR29946
4
5
7
Humidicateur 33-00067EF—01
