WIRING

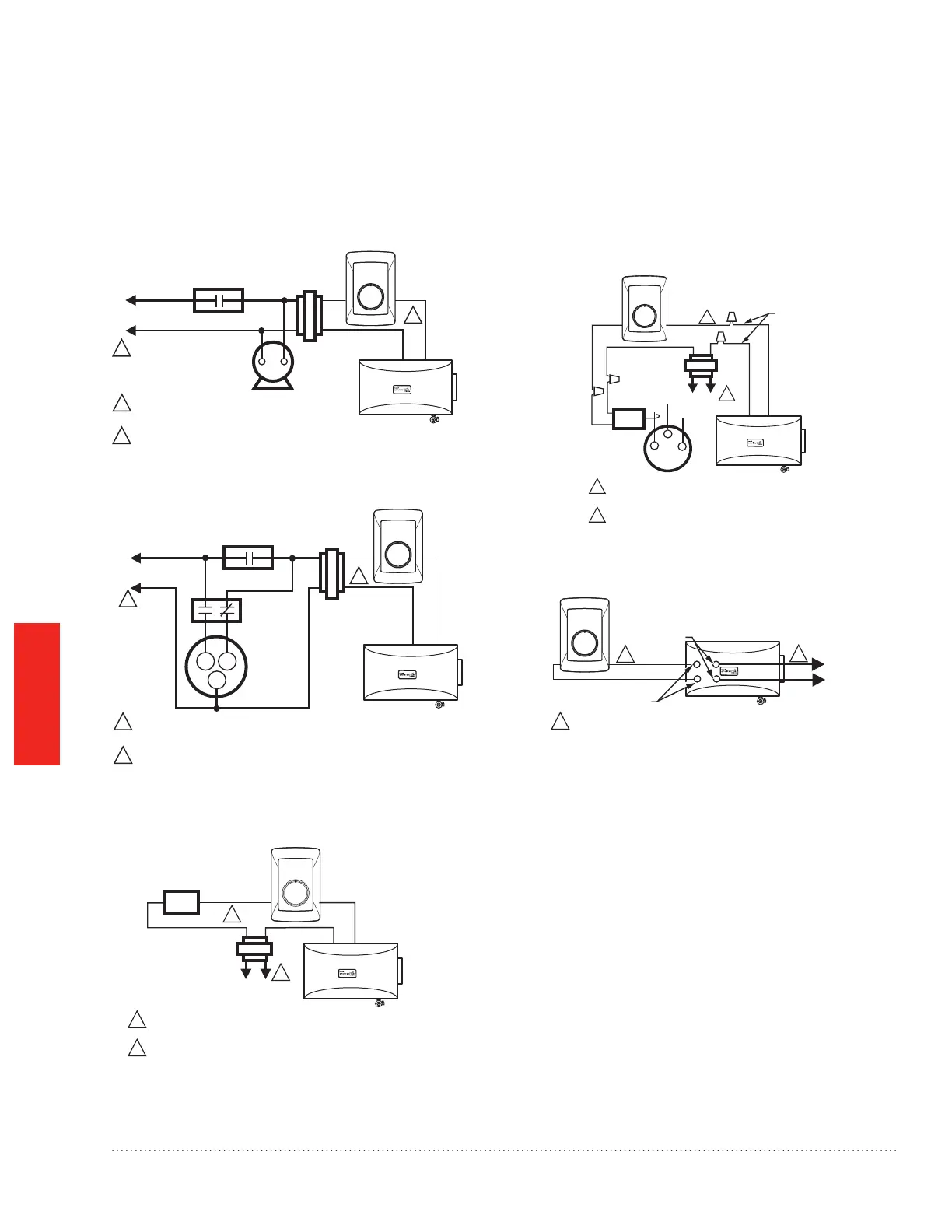

Humidistat Wiring
1
1
2
PROVIDE DISCONNECT MEANS AND OVERLOAD
PROTECTION AS REQUIRED.
24 VAC WIRING.
2
HUMIDIFIER
TRANSFORMER
FURNACE
FAN
MOTOR
FAN CONTROL
L2
POWER
SUPPLY
10
OFFON
20
30 40
50
60
Wiring H8908 with fan interlock.
1
1
HL
C
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS AND OVERLOAD
PROTECTION AS REQUIRED.
24 VAC WIRING.
2
HUMIDIFIER
TRANSFORMER
2-SPEED
FAN
MOTOR
DPST
SWITCHING
RELAY
FAN CONTROL
POWER
SUPPLY
10
OFFON
20
30 40
50
60
Wiring H8908 with 2-speed fan motor.
M24729A
L1
(HOT)
L2
1
2
1
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.
24V WIRING.
HUMIDIFIER
TRANSFORMER
WATER
SOLENOID
LEAD WIRE
CURRENT
SENSING
RELAY
C
LO
HI
H8908
10
OFFON
20
30 40
50
60
Typical wiring diagram of current
sensing relay with humidier.
L1
(HOT)
L2
1
1
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.
24V WIRING.
HUMIDIFIER
TRANSFORMER
AIR
PRESSURE SWITCH/
SAIL SWITCH
10
OFFON
20
30
40
50
60
2
Wiring H8908 in line with air pressure
switch/sail switch and humidier.
1
1
1
FOLLOW THE INSTALLA
TION INSTRUCTIONS INCLUDED WITH THE
STEAM HUMIDIFIER TO WIRE THE SYSTEM FAN.
HUMIDIFIER
TO
SYSTEM
FAN
HUMIDISTAT
TERMINALS
FAN WIRING
TERMINALS
24V WIRING.
10
OFFON
20
30 40
50
60
Wiring H8908 with steam humidiers.
Humidier 33-00067EF—01
