33-00067EF-01
Système d’humidification
TrueEASE™
GUIDE D’INSTALLATION PROFESSIONNEL

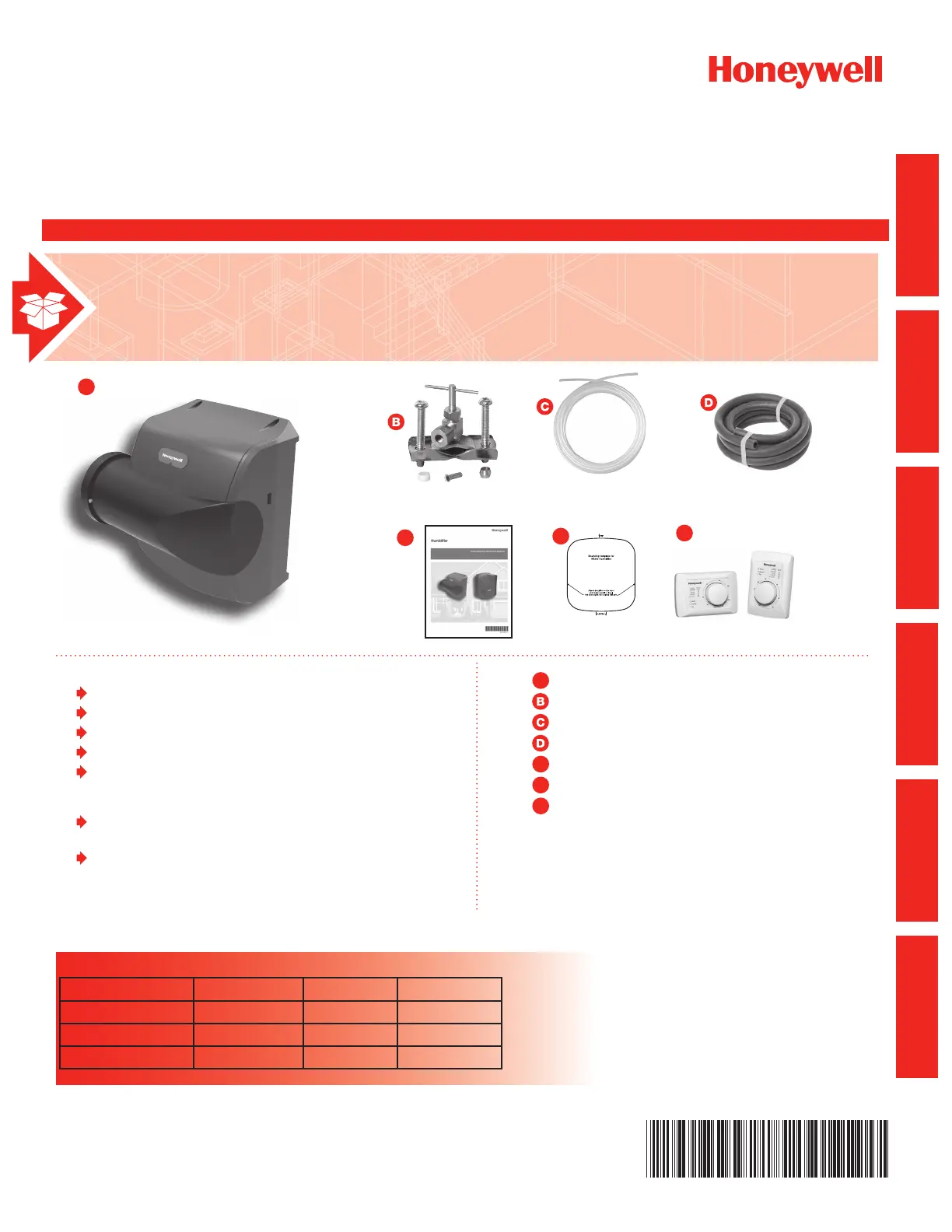

INCLUS DANS LA BOÎTE DE CET HUMIDIFICATEUR
Outils requis pour installer l’humidicateur
Coupe-fil/outil à dénuder
Cisailles à tôles
Tournevis à douille hexagonale n° 8
Tournevis normal
Fil de calibre 18 (jusqu’à 5 conducteurs)
Autres exigences
Si un drain de plancher n’est pas disponible, consultez
l’annexe A pour les pièces de plomberie supplémentaires.
Si l’installation a lieu dans un espace fini ou au-dessus,
Honeywell recommande d’installer un plateau d’écoulement
avec un système de détection de fuite d’eau avec dispositif
de coupure.
A
1
Dérivation de l’humidificateur
Vanne à étrier
Canalisation d’arrivée d’eau
Conduite de vidange (10 pieds)
E
Manuel du propriétaire
F
Gabarit de montage
G
Humidistat manuel unipolaire
unidirectionnel basse tension
Quincaillerie (non illustrée)
Accessoires supplémentaires inclus avec
certains modèles
POUR
COMMENCER
MONTAGE PLOMBERIE CÂBLAGE ANNEXES
FONCTIONNEMENT
ET RÉPARATION
Tableau des correspondances
Humidicateur Honeywell® Aprilaire® GeneralAire®
HE100 et HE150 HE225 500 570
HE200 et HE250 HE265 600 900
HE300 HE365 700 1000
M32930
E
A
F
G
