REV A 4-12 606834CE
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV

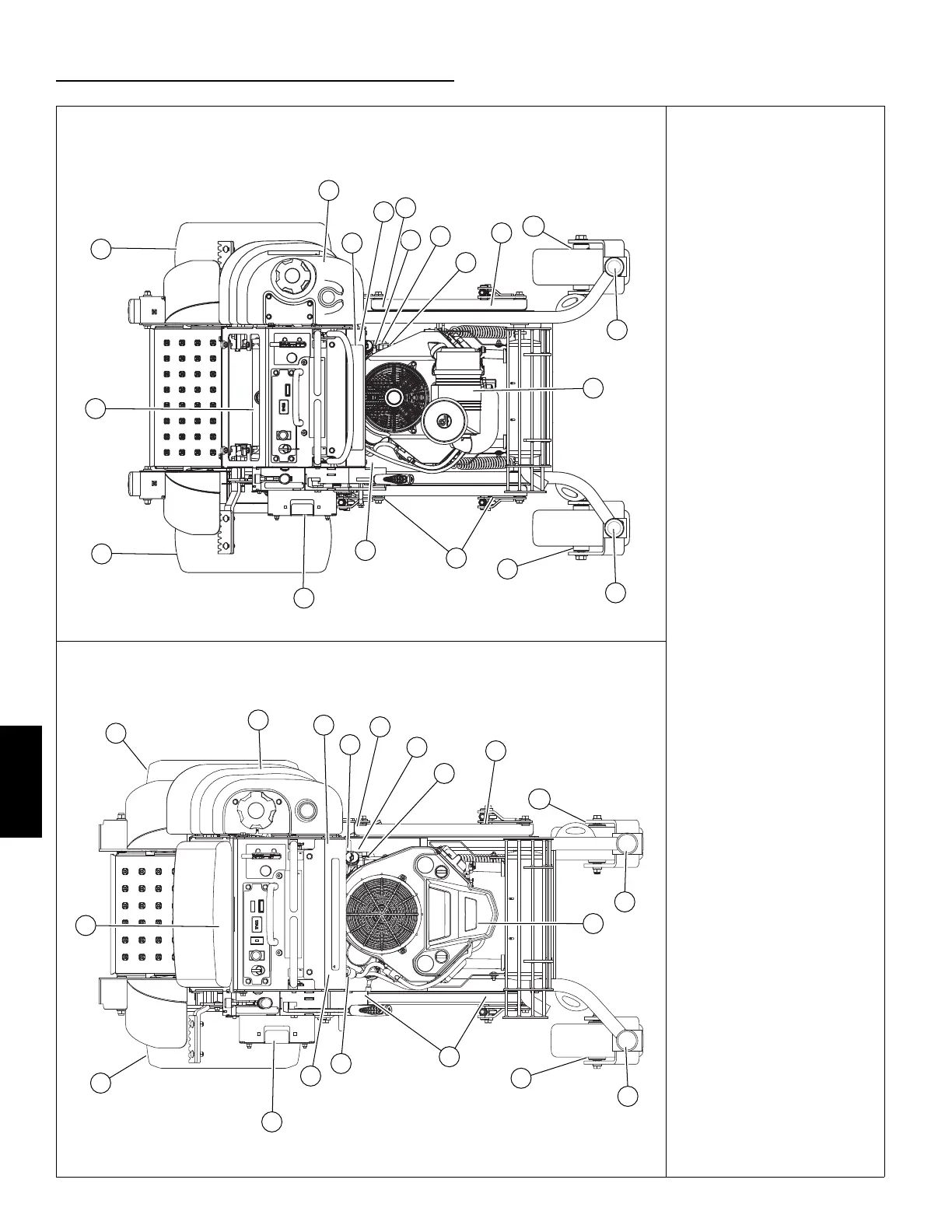

Diagramma di localizzazione per la manutenzione
Figura 4-18
1. Rabbocco olio motore e asta
di livello
2. Filtro carburante
3. Depuratore aria motore
4. Tappo drenaggio olio motore
5. Batteria
6. Serbatoi carburante
7. Serbatoio olio idraulico
8. Filtro olio idraulico
9. Raccordi ingrassaggio cus-
cinetti ruote avantreno (2)
10. Filtro olio motore
11. Raccordi ingrassaggio perni
altezza gruppo falciatore (4)
12. Pneumatico ruota motrice
13. Filtro del sistema di evaporazi-
one del carburante
14. Cinghia pompa
15. Raccordi ingrassaggio bracci
spinta gruppo falciatore (2)
16. Cinghia gruppo falciatore
17. Raccordo ingrassaggio allog-
giamento mandrino (3)
18. Lame
19. Cuscinetti a rulli conici per la
forcella
Figura 4-19
48" Falciatrici con motori Kawasaki
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
36" Falciatrici con motori Kawasaki
19
19
