6 BIJLAGE
35
6.6. Bijlage 6

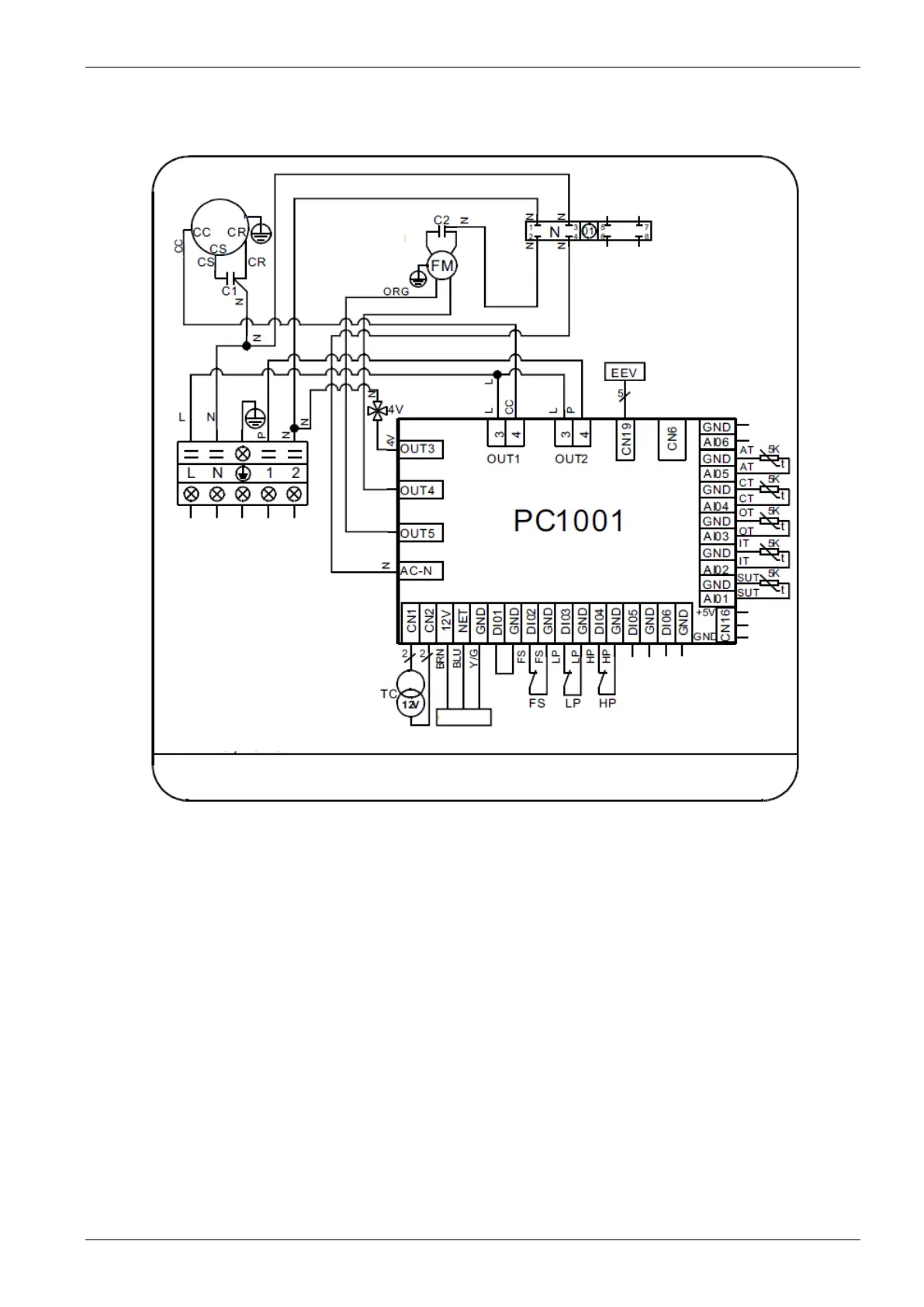

Schakelschema Hydro-Pro+Premium 7
AT:
Omgevingstemperatuur
COMP:
Compressor
CT:
Spoeltemperatuur
EEV:
Elektronische expansieklep
FM:
Ventilatormotor
FS:
Stromingsschakelaar
HP:
Hogedrukbeveiliging
IT:
Temperatuur aangevoerd water
LP:
Lagedrukbeveiliging
OT:
Temperatuur afgevoerd water
SUT:
Aanzuigtemperatuur
TC:
Transformator
4V:
4-wegklep
NAAR
POMP
NAAR VOEDING
220 V-240 V~/50
Hz
Controller
BLK
WHT
RED
BLK
RED
BLU
RED
BLU
Hydro-Pro + Premium 7
COMP
