6 BIJLAGE
37
6.8. Bijlage 8

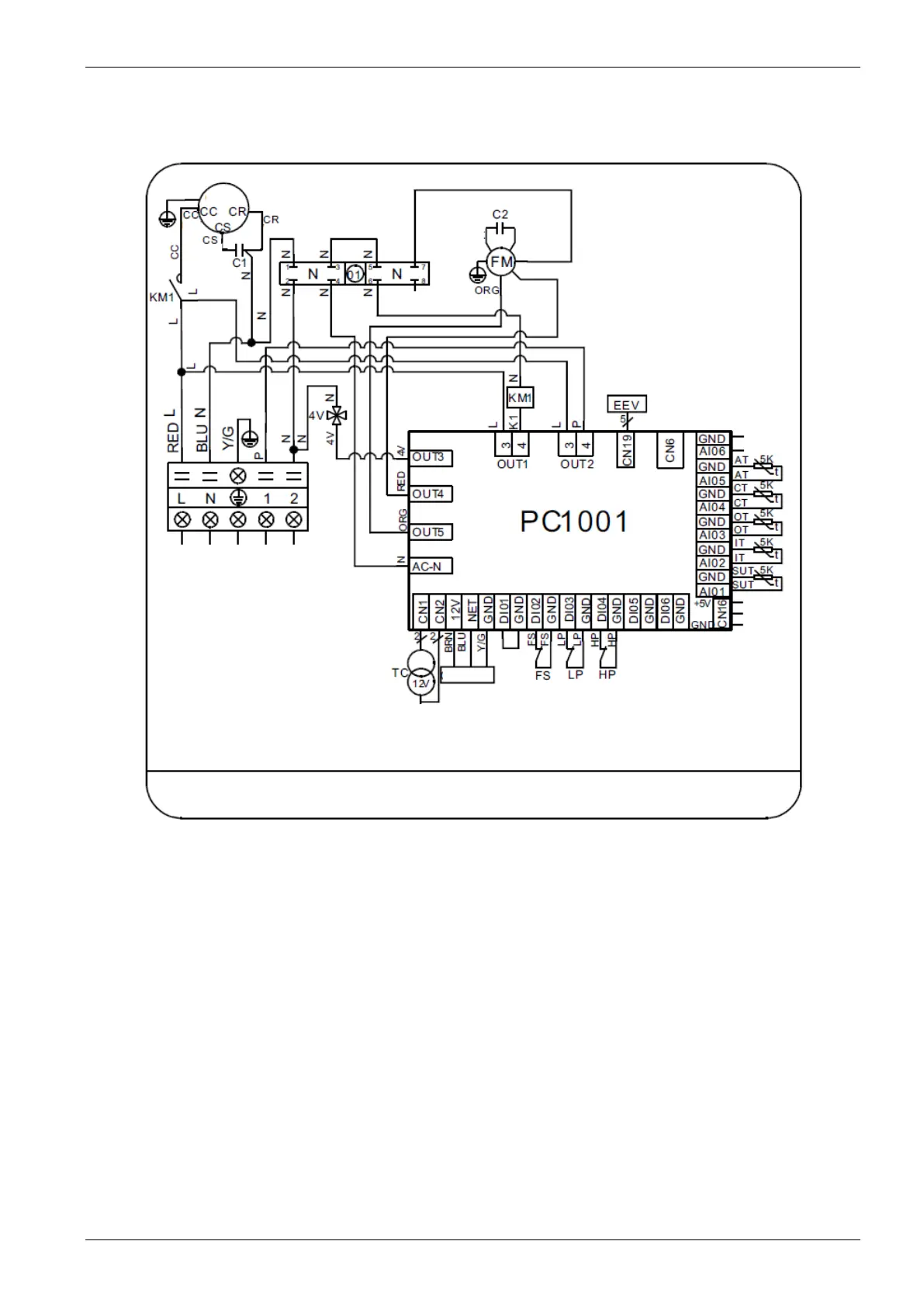

Schakelschema Hydro-Pro+Premium 14
AT:
Omgevingstemperatuur
COMP:
Compressor
CT:
Spoeltemperatuur
EEV:
Elektronische expansieklep
FM:
Ventilatormotor
FS:
Stromingsschakelaar
HP:
Hogedrukbeveiliging
IT:
Temperatuur aangevoerd water
KM1:
Contactor van compressor
LP:
Lagedrukbeveiliging
OT:
Temperatuur afgevoerd water
SUT:
Aanzuigtemperatuur
TC:
Transformator
4V:
4-wegklep
Naar
pomp
NAAR VOEDING
220 V-240 V~/50 Hz
Controller
WHT
RED
BLK
BLU
Hydro-Pro + Premium 14
COMP
RED
BLK
WHT
WHT
