INSTALLATIONS

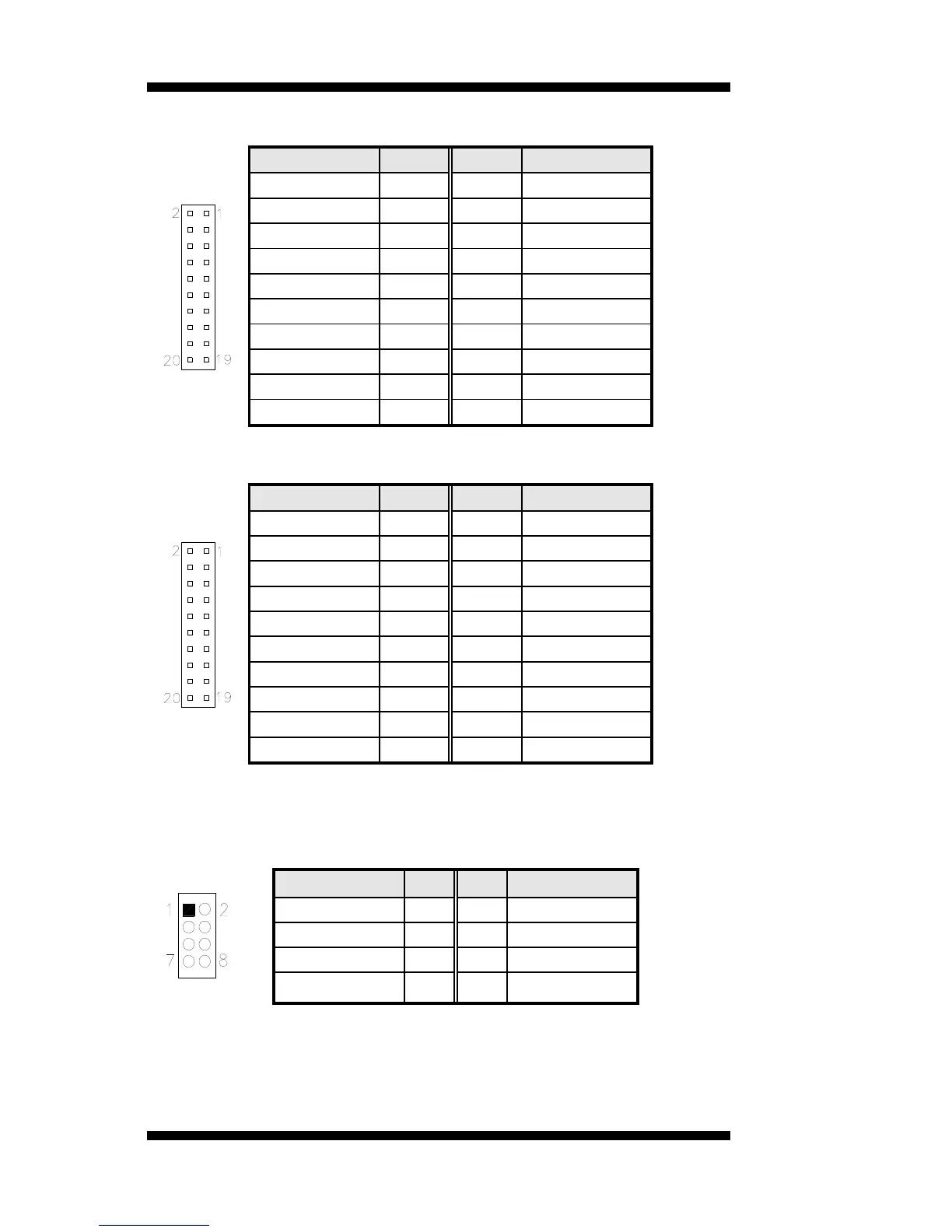

J12 : LVDS(18bit) Connectors
Signal Name Pin # Pin # Signal Name
TX0- 2 1 TX0+
Ground 4 3 Ground
TX1- 6 5 TX1+
5V/3.3V 8 7 Ground
NC 10 9 NC
TX2- 12 11 TX2+
Ground 14 13 Ground
TXC- 16 15 TXC+
5V/3.3V 18 17 ENABKL
+12V 20 19 +12V
J13: COM3, COM4 Serial Port (DF11 Connector)
Signal Name Pin # Pin # Signal Name
DSR3 2 1 DCD3
RTS3 4 3 RXD3
CTS3 6 5 TXD3
RI3 8 7 DTR3
NC 10 9 Ground
DSR4 12 11 DCD4
RTS4 14 13 RXD4
CTS4 16 15 TXD4
RI4 18 17 DTR4
NC 20 19 Ground
J14: Mini PCIE Connector
J15: Keyboard & Mouse Connector (DF11 Connector)
Signal Name Pin Pin Signal Name
VCC 1 2 VCC
MDA 3 4 KBDA
MCL 5 6 KBCL
Ground 7 8 Ground
J16: SPI Flash Connector (factory use only)
J17: LPC Connector (factory use only)
