ICS 695XL Service Manual

©2017 ICS - Blount Inc, Specications subject to change without notice. REV19JUNE2017 P/N 598901
11
695XL SERVICE MANUAL

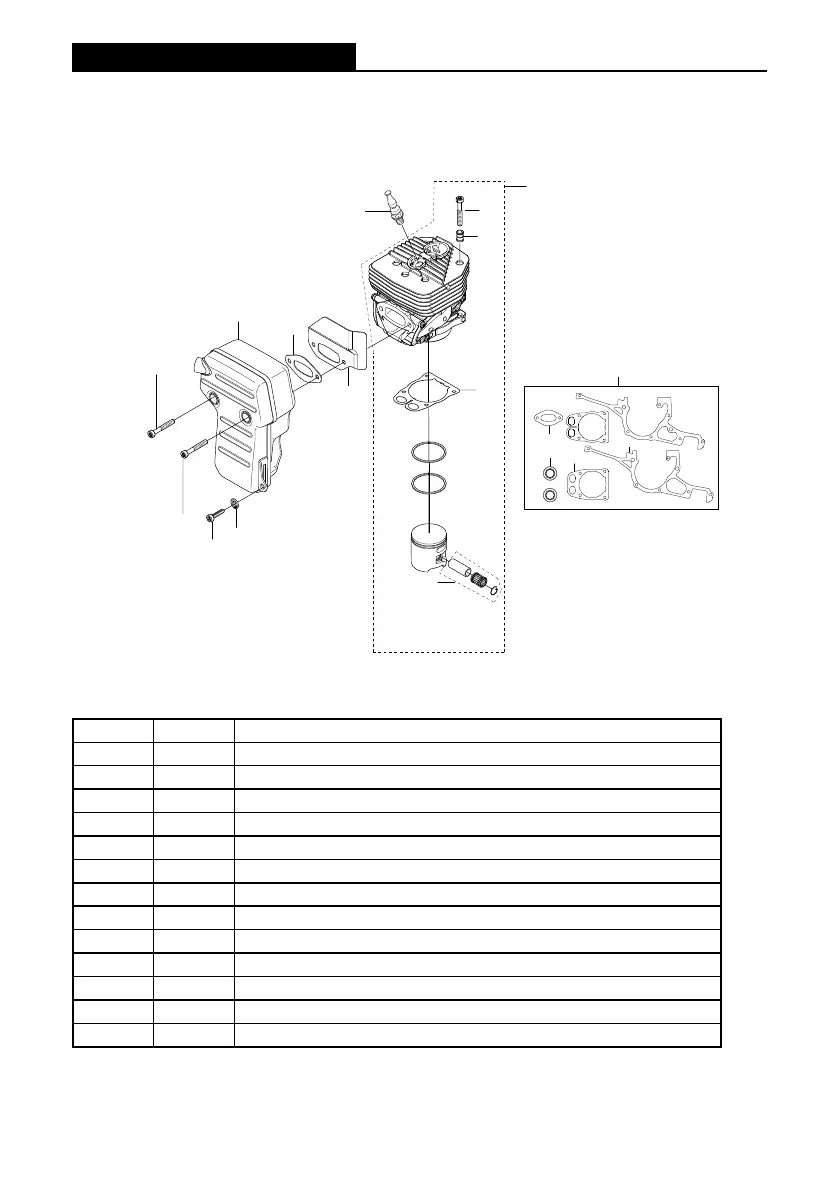

CYLINDER & EXHAUST ASSEMBLIES
Key # Part No. Description
E1 543942 CYLINDER/MUFFLER SCREW
E2 576169 PISTON/CYLINDER KIT
E3 543844 HEAT DEFLECTOR
E4 543938 MUFFLER GASKET
E5 543845 MUFFLER
E6 543846 LOWER MUFFLER MOUNTING SCREW
E7 543847 MUFFLER MOUNTING WASHER
E8 576166 DECOMPRESSION VALVE
E9 576165 CYLINDER BASE GASKET
E10 543949 NEEDLE BEARING
E11 543936 GASKET KIT
E12 543931 SEALING RING
E13 543933 CRANKCASE GASKET
E2
E4
E1
E6
E7
E9
E10
E8
E14
E1
E3
E5
E11
E13
E12
E9
E4
E1
E2
E4
E1
E6
E7
E9
E10
E8
E14
E1
E3
E5
E11
E13
E12
E9
E4
E1
4. SPARE PARTS DIAGRAM

ICS 695XL Specifications

General

Brand	ICS
Model	695XL
Category	Chainsaw
Language	English
