695XL SERVICE MANUAL
Key # Part No. Description
K1 543812 FUEL TANK ASSEMBLY
K2 543813 PARALLEL PIN
K3 543814 CABLE LEVER
K4 543815 THROTTLE LOCK OUT LEVER
K5 543816 REAR HANDLE COVER
K6 543818 CLIP
K7 543993 FUEL LINE
K8 543994 CHECK VALVE TUBE
K9 543969 CHECK VALVE
K10 543970 HOSE CLAMP
K11 543971 FUEL FILTER
K12 544990 TANK VENT ELBOW
K13 544122 TANK VENT
K14 543972 REAR HANDLE GROUND SUPPORT
K15 543973 PURGE BULB
K16 543974 REAR HANDLE SCREW
K17 543975 THROTTLE CABLE ASSEMBLY
K18 543976 THROTTLE TRIGGER
K19 543977 TRIGGER SPRING
K20 543995 PURGE BULB TUB
K21 543979 GAS TANK CAP ASSEMBLY
K22 543981 SHOCK ABSORBER SCREW
K23 543982 SHOCK ABSORBER CLUTCH SIDE
K24 543983 SHOCK ABSORBER FRONT
K25 543984 SHOCK ABSORBER FLYWHEEL SIDE
Key # Part No. Description
L1 543996 WATER HOSE VALVE ASSEMBLY
L2 547969 HOSE HANGER
L3 543999 WATER HOSE WITH PROTECTIVE COVERING
L4 544000 CLAMP, WATER HOSE
L5 544001 CLAMP, WATER HOSE VALVE SIDE
L6 544002 FRONT HANDLE
L7 544003 SHOCK ABSORBER, FRONT HANDLE
L8 543981 SCREW, SHOCK ABSORBERS
L9 544008 CLIP, FRONT HANDLE
L10 544009 SCREW, FRONT HANDLE
L11 576679 MUD FLAP
L12 544011 BACKING PLATE, MUD FLAP
L13 544012 SCREW, MUD FLAP
L10
16
L7
L11
L12
L9
L9
L10
L8
L10
L13
L13
L1
L4
L5
L2
L3
L10
16
L7
L11
L12
L9
L9
L10
L8
L10
L13
L13
L6
L10

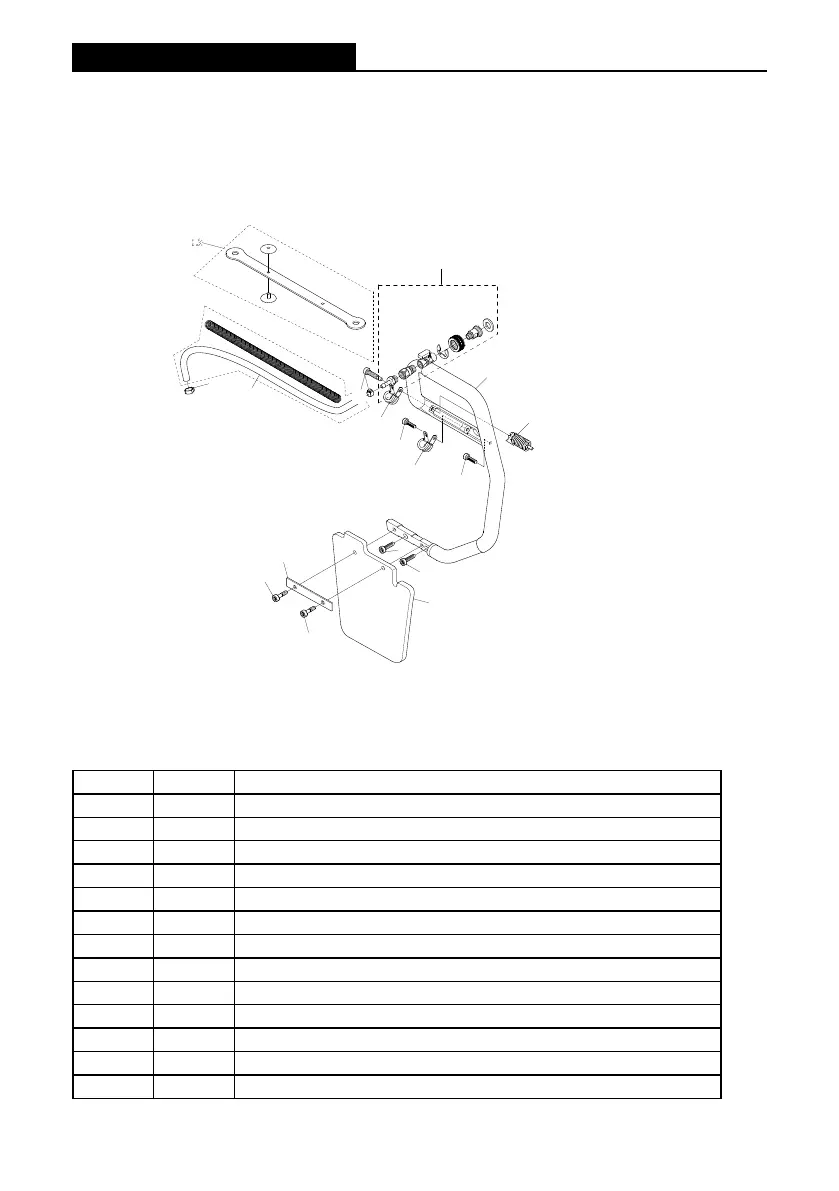

WATER DELIVERY SYSTEM
4. SPARE PARTS DIAGRAM
