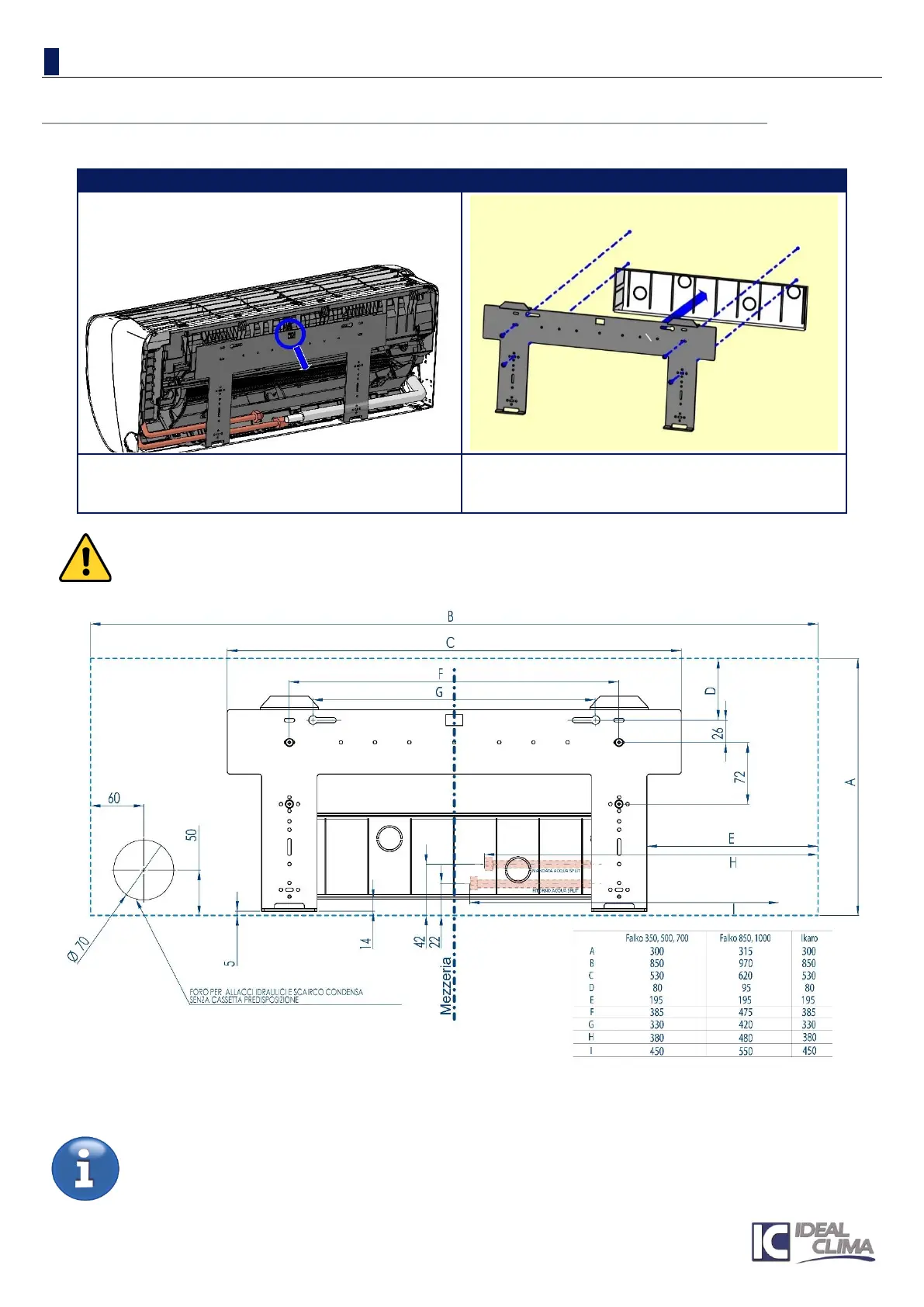

9.3 DIMA A PARETE E SCARICO CONDENSA
DIMA
1
2
La dima è fissata sul retro dell’apparecchio con
una vite. Tolta la vite, la dima si stacca con un
leggero scorrimento verso il basso.
Con l’aiuto di una livella fissare la dima metallica
alla parete con viti e tasselli.
Controllare che la dima sia orizzontale: inclinazione non corretta può causare fuoruscita di
condensa. Se c’è cassetta di predisposizione, il foro da 65mm nella parete è superfluo, mentre
devono essere rispettate le quote verticali del disegno.
SCARICO CONDENSA
Il tubo scarico condensa (DN15) può essere infilato nel foro da 65mm praticato nella parete, o lasciato sul
fondo della scatola di predisposizione.
Per lo scarico verso reti di acque reflue, eseguire un piccolo sifone per evitare il riflusso di odori
dallo scarico all’interno dell’ambiente.
È possibile l’impiego dei sifoni normalmente usati per gli impianti di climatizzazione a split.
Se la condensa è scaricata in recipienti o in bacinelle, assicurarsi che il tubo di scarico non venga
sommerso dalla condensa, per evitare l’intasamento della tubazione e quindi la tracimazione.
