9.4 ATTACCHI IDRAULICI
Andata e ritorno corrono da destra fino al
centro dell’unità (vista di fronte). I tubi sono in
rame DN12, i raccordi Rc ½” maschio. I tubi
possono essere piegati, con cautela, per
adattarli a necessità di collegamento.
La mandata è contrassegnata da “IN”, il
ritorno da “OUT”. Sul tubo di ritorno è fissato
uno sfiato per l’aria.
Per stringere i raccordi usare
sistematicamente chiave e
controchiave. Per facilitare il
collegamento agganciare
IKARO alla dima, e mantenerlo
inclinato con l’aiuto di un distanziale.
9.5 KIT IDRAULICI

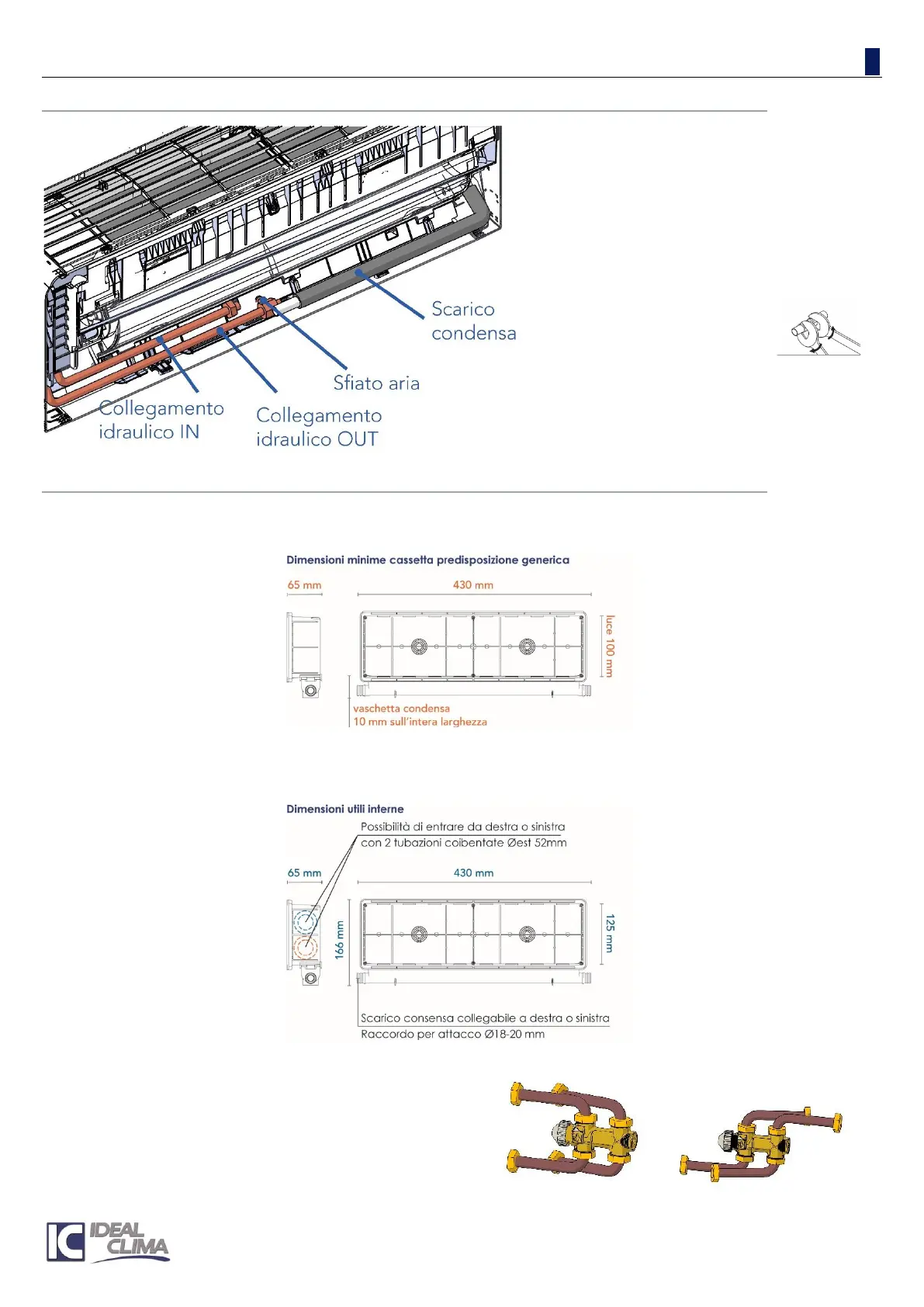

Sono disponibili kit di collegamento idraulico nella versione “valvola a tre vie” e “valvola a due vie” da
alloggiare in ordinaria cassetta di predisposizione con dimensioni minime come da figura.
E’ disponibile una cassetta di predisposizione maggiorata (codice TGCL30) avente le seguenti dimensioni utili
interne.
Kit valvola a tre vie:
Il kit (codice TGCL15) è composto da:
- n° 1 valvola a 3 vie con 4 attacchi. Kvs = 1,7 in
passaggio diretto e Kvs =1,3 in by-pass
- n° 4 raccordi in rame con doppio girello da ½” F
- n° 8 guarnizioni
- n° 2 tubi flessibili estensibili da ½” MF
