9.7 COLLEGAMENTO ELETTRICO
ALIMENTAZIONE 230V
IKARO è dotato di cavo di alimentazione da collegarsi alla linea elettrica. Non è necessario alcun intervento
nella scatola elettrica se non si montano valvole di intercettazione o by-pass con attuatore elettrico.
ALIMENTAZIONE ATTUATORE VALVOLA 3 VIE (O 2 VIE)

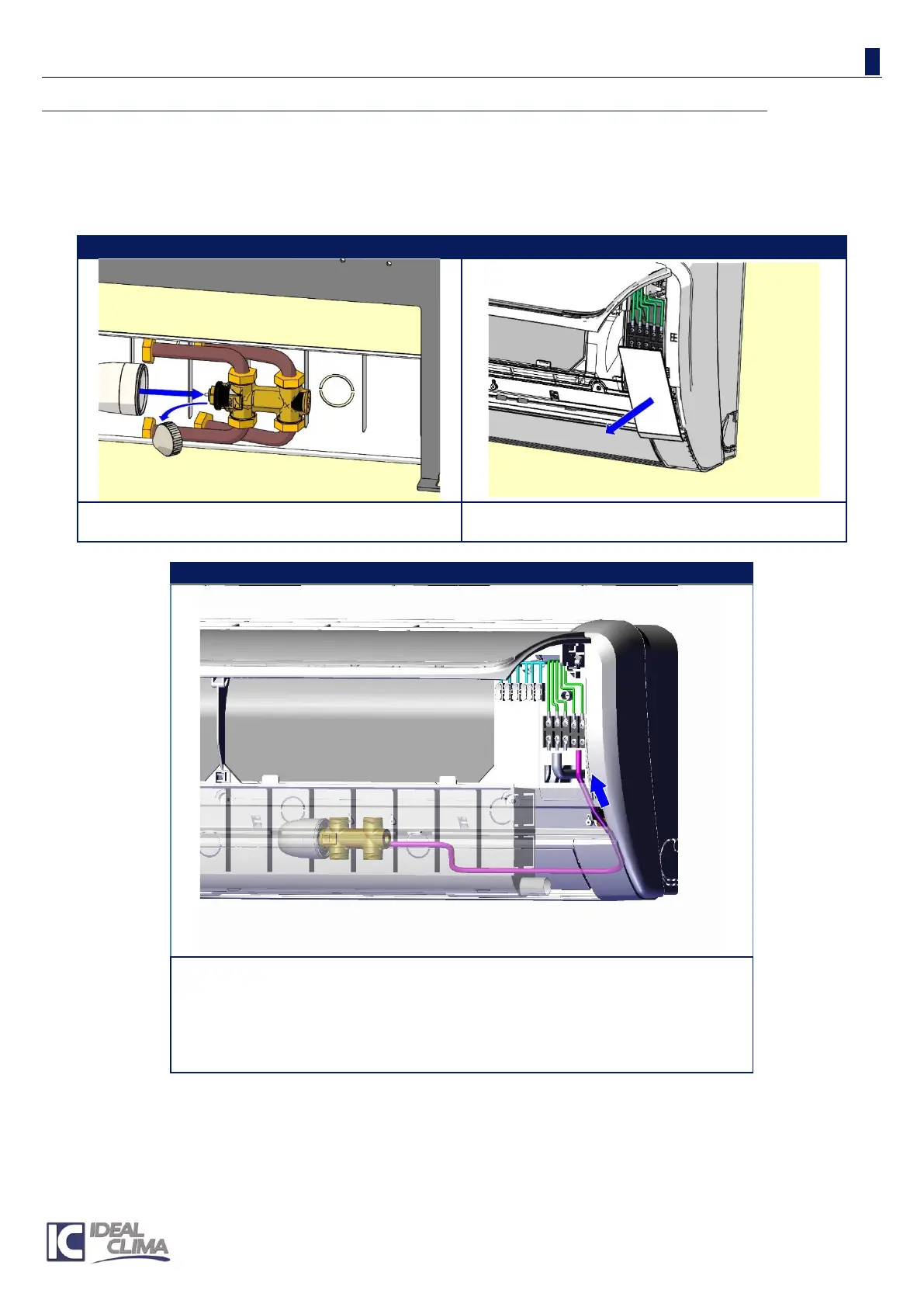

Togliere la protezione di plastica dalla valvola e
sostituirla con l’attuatore elettrico.
Con l’aiuto di un cacciavite, aprire la scatola
elettrica
Infilare, dal basso, il cavo elettrico lungo lo stesso percorso seguito dal
cavo di alimentazione.
Collegare fase (marrone) e neutro (blu) ai morsetti della scatola elettrica
contraddistinti da A e B. Il contatto pulito ausiliario, interno all’attuatore (fili
nero e grigio), permette di inviare il segnale alla centrale/chiller. Il contatto
è chiuso quando la valvola è aperta,
