Ведомость и детальная схема
— 23 —

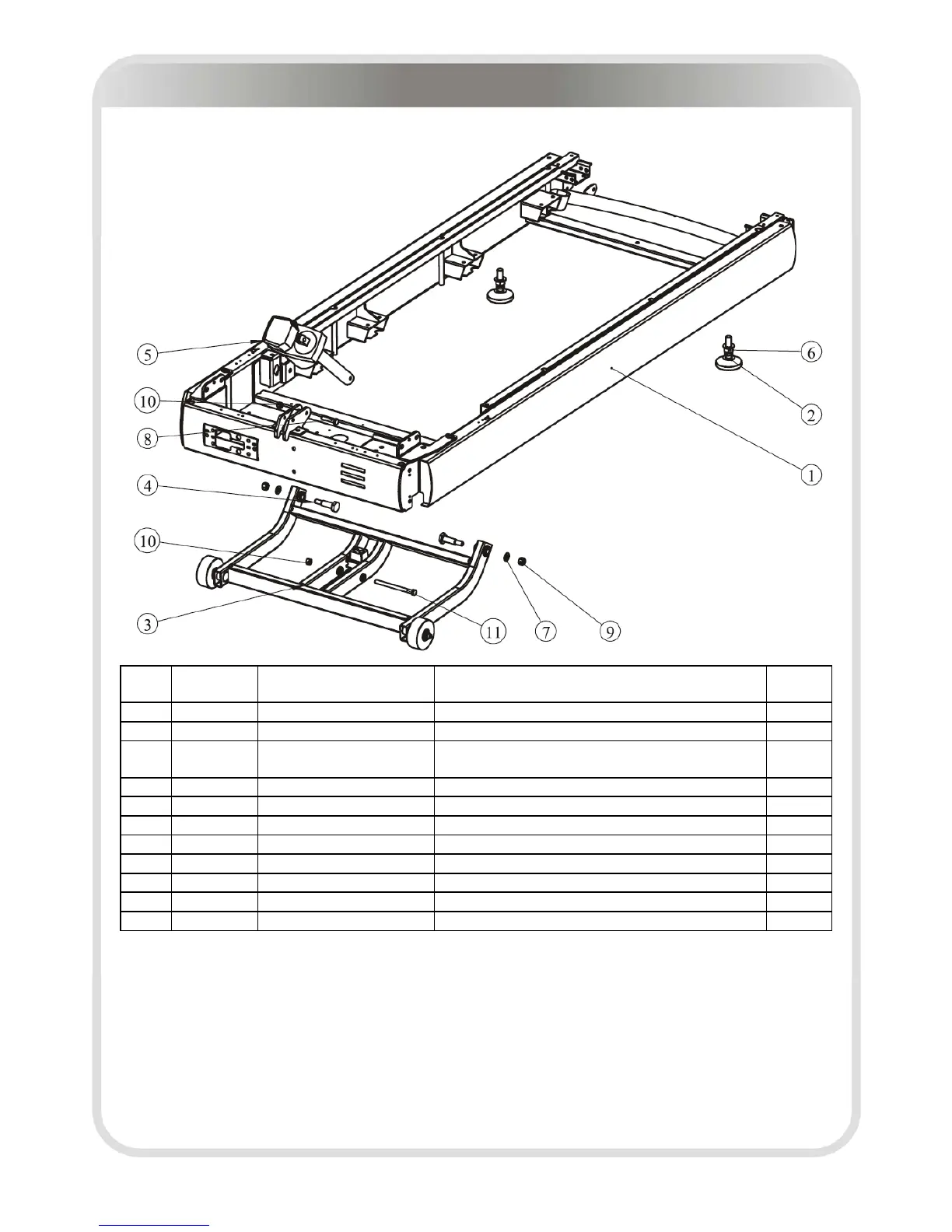

Сборка спуско-подъемного кронштейна подставки
№ п/п №
категории
Обозначение детали Наименование детали Кол-во
1 4.1.1 RT7500400 Подставка 1
2 4.1.2 STDP3400 Узел прокладки для регулирования высоты 2
3 4.1.3 RT75005ASSY Комплекс деталей спуско-подъемного
кронштейна
1
4 4.1.4 RT7001900 Крепежный болт спуско-подъемного кронштейна 2
5 4.1.5 R37-22-RDS Cпуско-подъемный электродвигатель 1
6 4.1.6 GB6177M16DS2 Шестигранная гайка для фланцев 2
7 4.1.7 DQ12DS2A Шайба 2
8 4.1.8 NM12DS2 Гайка с нейлоновой вставкой 2
9 4.1.9 GB5780M10*45DS20 Болт с шестигранной головкой 1
10 4.1.10 NM10DS2 Гайка с нейлоновой вставкой 2
11 4.1.11 GB5780M10*130DS20 Болт с шестигранной головкой 1
